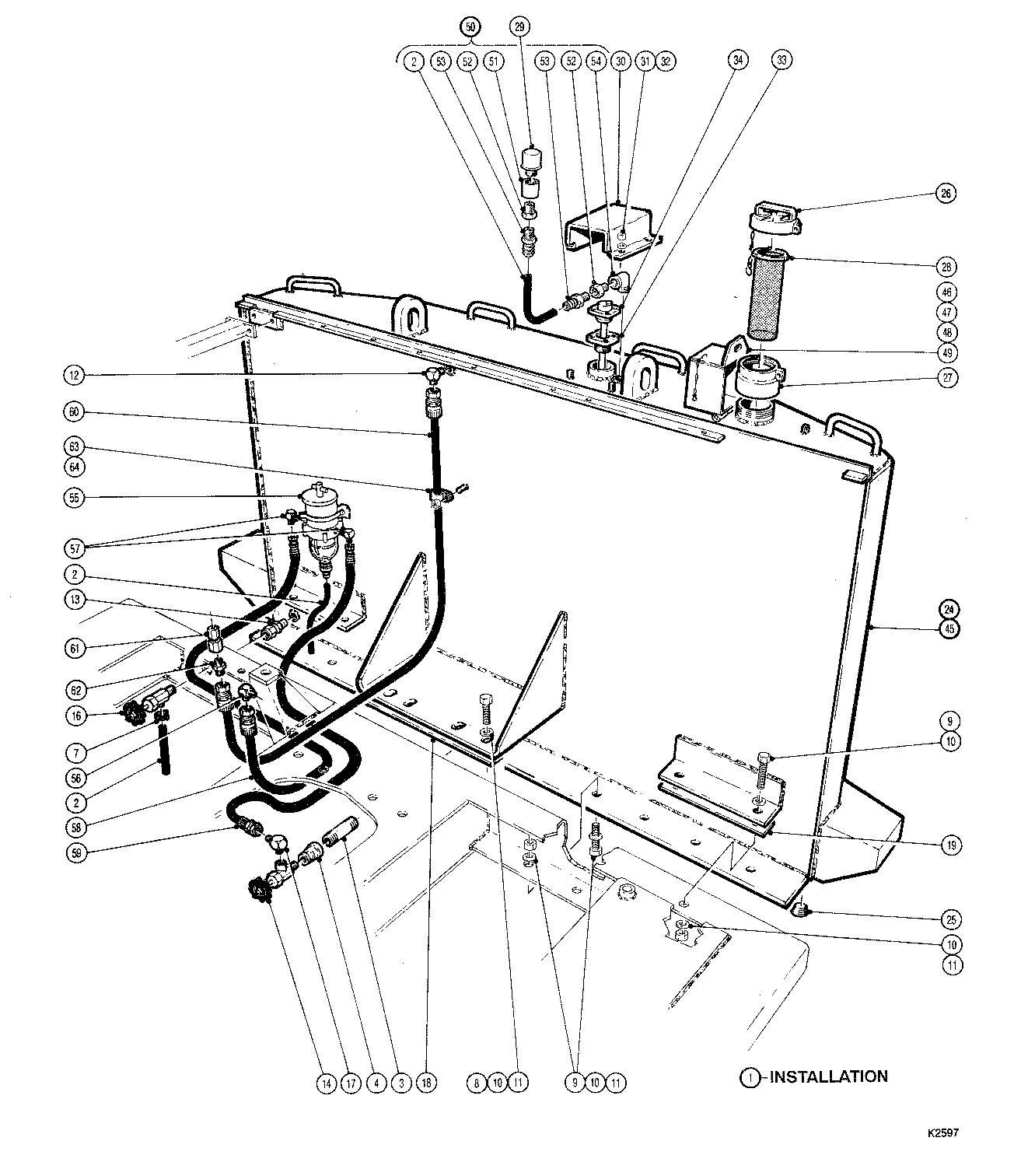

FUEL SYSTEM CUMMINS ( 52701 - ) 1900-072/10 [1900-072/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	701058800	1	FUEL TANK - INSTALLATION	-
2	811468300	3	HOSE*.38 ID - STATE LENGTH	-
3	811002700	1	NIPPLE	-
4	-------	1	O-RING	-
7	811008800	1	CLAMP*6 -	-
8	810084600	4	HEX HEAD BOLT 3/4-10 UNC X 2-1/2	-
9	810084500	12	BOLT*3/4-10UNCX2-1/4	-
10	810971800	32	WASHER*3/4	-
11	810133800	16	HEX NUT 3/4-10 UNC	-
12	810273500	1	Elbow Fitting	-
13	810164200	1	UNION	-
14	700649700	1	VALVE -	-
16	842586600	1	Hand Operated Valve	-
17	810452500	1	ELBOW-90 DEG.	-
18	700747300	4	SHIM -	-
19	700902500	8	PLATE SHIM 618	-
24	701061200	1	FUEL TANK	-
25	811125800	1	PLUG -	-
26	842598800	1	CAP -	-
27	842598900	1	FILLER NECK -	-
28	842599000	1	STRAINER -	-
29	842585300	1	BREATHER -	-
30	700747200	1	COVER -	-
31	810011600	4	WASHER*1/2	-
32	810087700	4	NUT*1/2-13UNC	-
33	700619400	1	ADAPTER -	-
34	-------	1	O-RING	-
45	701061300	1	FUEL TANK WELDMENT	-
46	701099000	1	HINGE ASY -	-
47	700338500	1	COVER -	-
48	811478100	1	MACHINE CHAIN - STATE LENGTH	-
49	700627200	1	Hook	-
50	-------	1	O-RING	-
51	811592100	1	COUPLING -	-
52	810820700	2	Adapter Fitting	-
53	810242200	2	FITTING -	-
54	810555000	1	ELBOW-90 DEG.	-
55	-------	1	O-RING	-
56	810189400	1	ELBOW-90 DEG.	-
57	810280500	2	ELBOW-90 DEG. -	-
58	811465900	1	HOSE*.41	-
59	811466000	1	HOSE-FUEL -	-
60	700716400	1	FUEL LINE	-
61	811601800	1	ADAPTER	-
62	810280700	1	FITT*1/8NPTFX7/16-20 -	-
63	810087500	1	HEX NUT 3/8-16 UNC	-
64	700578800	1	CLAMP	-

FUEL SYSTEM CUMMINS ( 52701 - ) 1900-072/10 [1900-072/10]

Нет текстового описания
