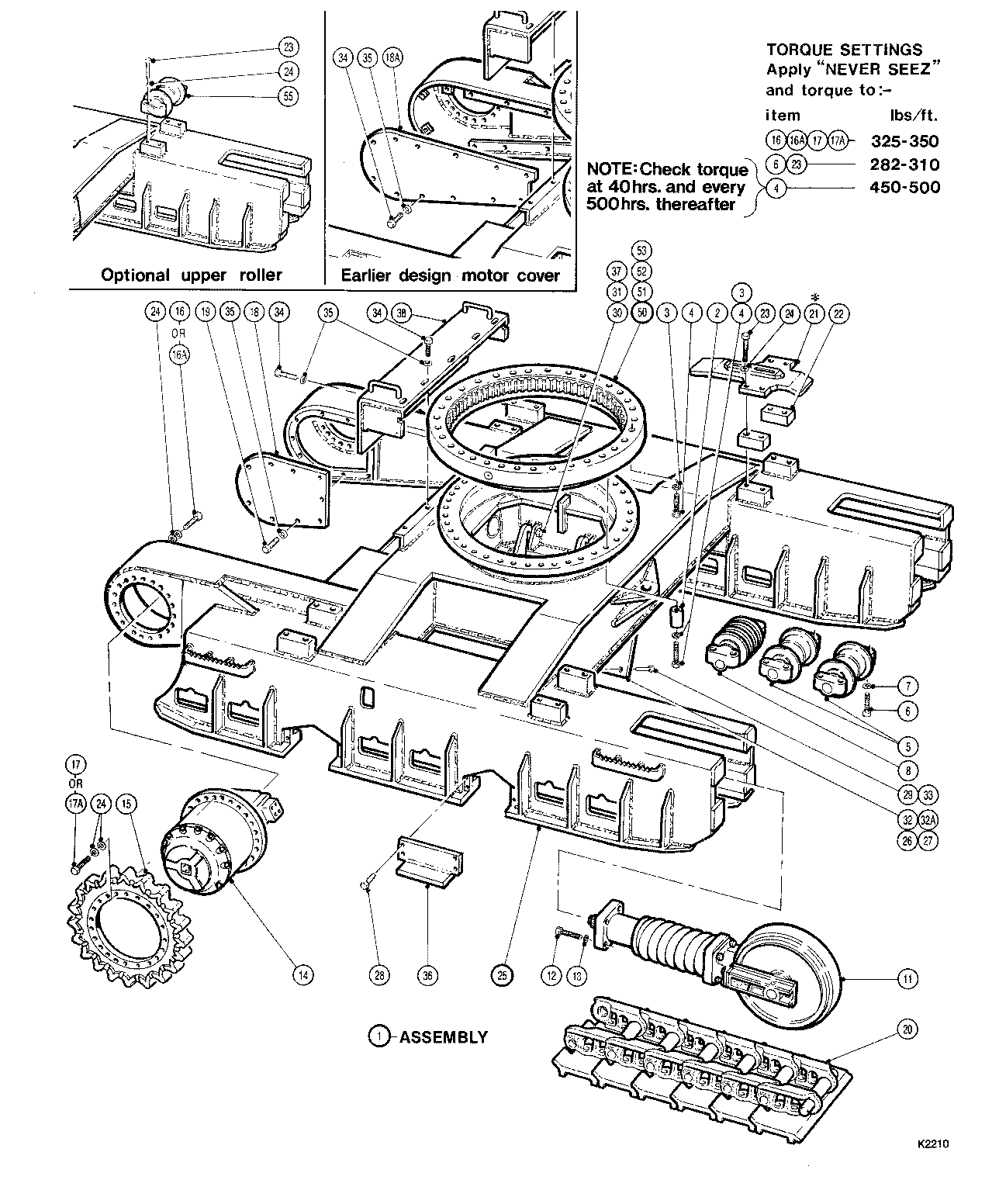

FRAME LOWER ( 52701 - ) 6110-061/10 [6110-061/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	700498300	40	SPACER -	-
3	810183200	40	Washer	-
4	810086000	40	BOLT*.8750-9X5 - (W/O SEAL GUARD)	-
5	842589300	4	ROLLER	-
6	842691700	4	BOLT -	-
7	842691800	4	WASHER	-
8	842589400	12	ROLLER - INCL. ITEMS 6 AND 7	-
11	-------	2	O-RING	-
12	810984800	8	BOLT*M16X2.00-60 -	-
13	810004500	8	LOCKWASHER*5/8	-
14	-------	2	O-RING	-
15	700070800	2	Drive Sprocket	-
16	811361000	40	BOLT*M20X1.50-70 -	-
17	811360900	40	BOLT*M20X1.50-60 -	-
18	700733500	2	COVER	-
19	810082100	20	BOLT*1/2-13UNCX1	-
20	-------	2	O-RING	-
21	700517900	4	PLATE -	-
22	700516900	8	BAR -	-
23	810085000	16	BOLT3/4-10UNC4 -	-
24	810002100	176	WASHER*3/4	-
25	-	1	Part 26	-
26	700627200	2	Hook	-
27	811478100	2	MACHINE CHAIN - STATE LENGTH	-
28	810084300	16	HEX HEAD BOLT 3/4-10UNC X 1-3/4	-
29	810082500	10	BOLT*1/2-13UNCX2	-
30	810084800	2	BOLT3/4-10UNC3 -	-
31	810044600	2	LOCKNUT*3/4-10UNC	-
32	700962900	1	COVER -	-
33	810087700	10	NUT*1/2-13UNC	-
34	810082100	10	BOLT*1/2-13UNCX1	-
35	810011600	10	WASHER*1/2	-
36	700519300	4	COVER	-
37	810002100	4	WASHER*3/4	-
38	701038100	1	COVER -	-
50	842597800	1	Bearing	-
51	842706000	1	SEAL - ROTEK - MAKES 2	-
52	700609700	1	ADHESIVE - GLUES SEAL TO BEARING	-
53	700614400	1	GLUE - FOR ENDS OF SEAL	-
55	842590100	4	ROLLER - UPPER - OPTIONAL	-
16A	811181500	40	BOLT*M20X2.50-70 -	-
17A	810963000	40	BOLT*M20X2.50-60 -	-
18A	701056500	2	COVER	-
32A	701056600	1	PLATE	-
-	-	1	Part 46	-
-	-	1	Part 47	-
-	-	1	Part 48	-
