Открытый узел

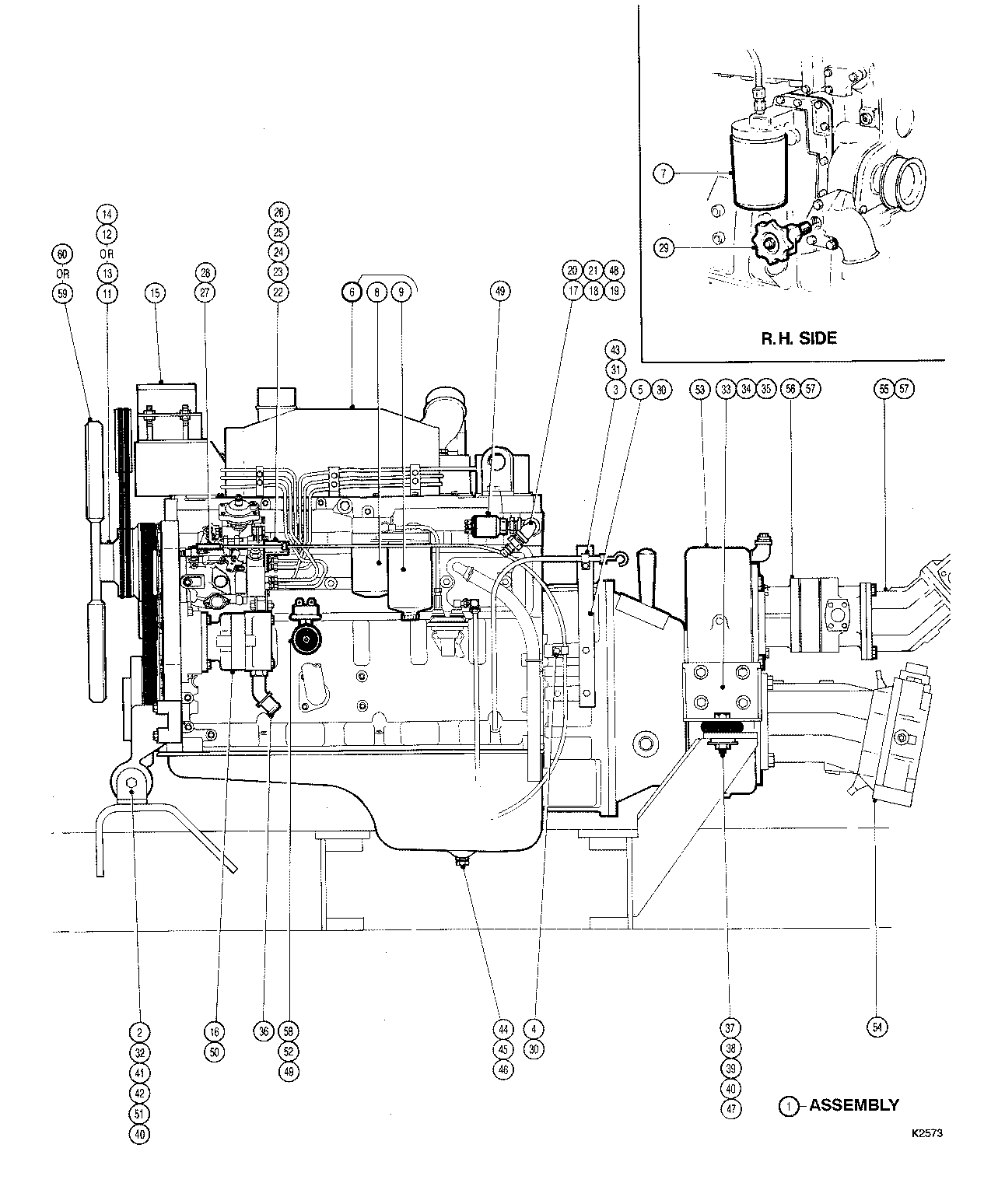

ENGINE MOUNTING CUMMINS ( 52701 - ) 1033-041/10 [1033-041/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	700830400	1	ENGINE - INSTALLATION	-
2	810020200	6	WASHER*1	-
3	700578700	1	CLAMP*1/2	-
4	700580200	1	CLAMP	-
5	700716200	1	BRACKET	-
6	700724200	1	ENGINE	-
7	841457200	1	FILTER - SPIN ON	-
8	841333000	1	FILTER	-
9	841333100	1	STRAINER-FUEL	-
11	700518700	1	SPACER - MACHINE 52701 TO 52778	-
12	700716300	1	SPACER - 52779-52889,52891-52896,CI9147-CI9158	-
13	811360000	4	BOLT*M8X1.25-85 -	-
14	811168900	4	BOLT*M10X1.50-90 -	-
15	-------	1	O-RING	-
16	-------	1	O-RING	-
17	810425100	1	REDUCER	-
18	810068000	1	NIPPLE	-
19	810112400	1	TEE -	-
20	810284700	1	ADAPTER -	-
21	810242100	1	FITTING -	-
22	700073100	1	BRACKET -	-
23	700576300	1	CLAMP -	-
24	810768000	2	WASHER*5/16	-
25	810595000	2	BOLT*.2500-20X.625	-
26	-	2	Part 25	-
27	842734600	1	JOINT - BALL	-
28	810509600	1	LOCKNUT*1/4-28UNF	-
29	842586700	1	Spool Valve	-
30	841778000	3	BOLT*M12X1.75-20 -	-
31	840799300	1	BOLT*3/8-16UNCX3/4	-
32	810885400	4	LOCKNUT 7/16-14 UNC	-
33	700716500	2	BRACKET -	-
34	810083200	8	BOLT*5/8-11UNCX1-1/4	-
35	810000500	8	WASHER*5/8	-
36	811462900	1	Elbow Fitting	-
37	842595600	2	MOUNT -	-
38	700068100	2	WASHER -	-
39	810085000	2	BOLT3/4-10UNC4 -	-
40	810044600	3	LOCKNUT*3/4-10UNC	-
41	810081400	4	BOLT*7/16-14CX1-3/4	-
42	810309900	4	Washer	-
43	810677900	1	LOCKNUT*3/8-16UNC	-
44	811594100	1	Adapter Fitting	-
45	810466600	1	FITTING-45 DEG.	-
46	810748100	1	PLUG - SUCTION TUBE	-
47	810002100	4	WASHER*3/4	-
48	810555000	1	ELBOW-90 DEG.	-
49	-------	1	O-RING	-
50	700091500	1	GASKET -	-
51	810309900	4	Washer	-
52	811156500	1	SWIVEL	-
53	-------	1	O-RING	-
54	-------	2	O-RING	-
55	-------	1	O-RING	-
56	-------	1	O-RING	-
57	810082300	4	BOLT*1/2-13UNCX1-1/2	-
58	840868400	1	NIPPLE -	-
59	700587000	1	FAN, 28`` -	-
60	842595300	1	FAN, 26`` - WINTER	-

ENGINE MOUNTING CUMMINS ( 52701 - ) 1033-041/10 [1033-041/10]

Нет текстового описания
