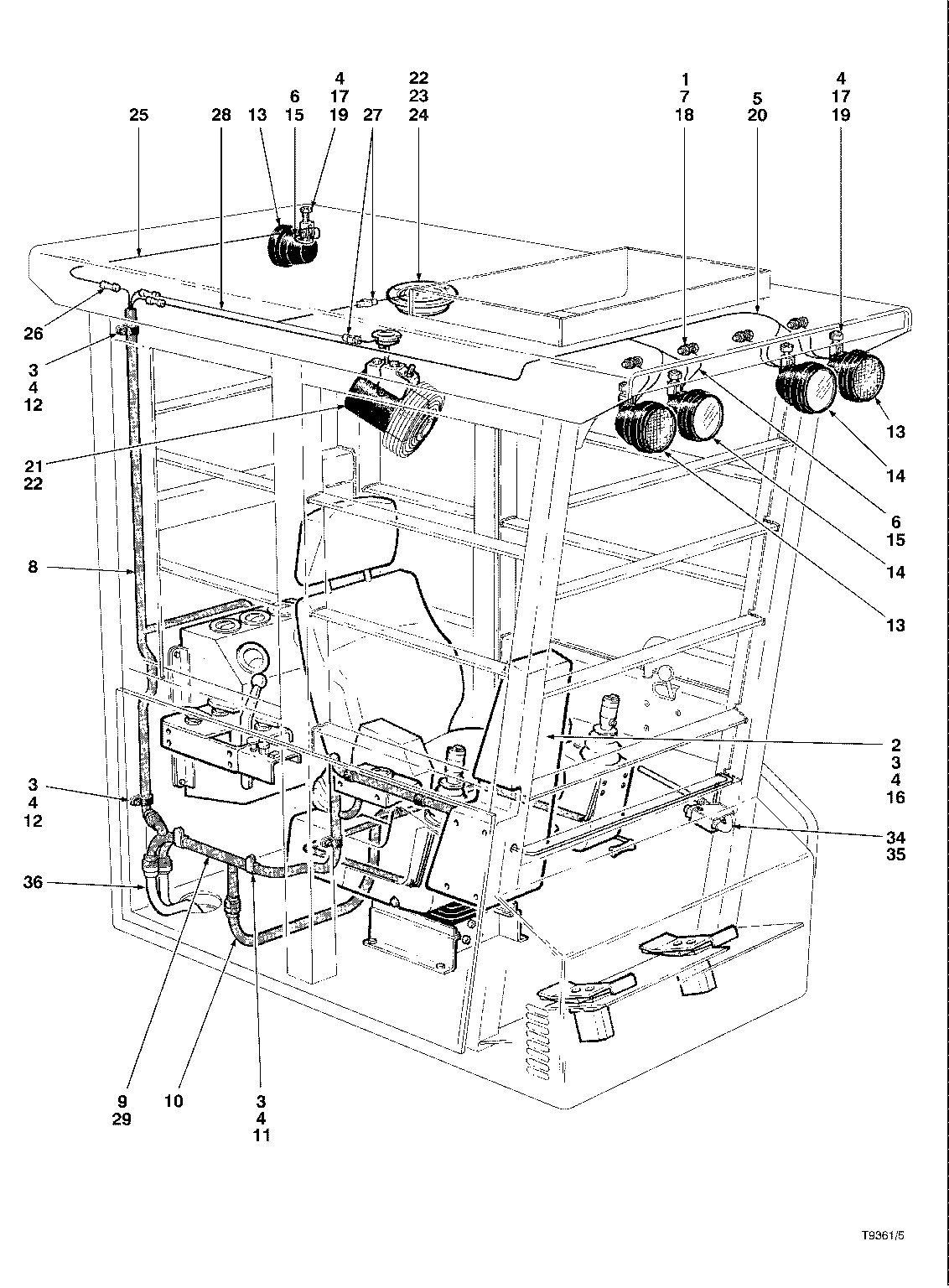

ELECTRICAL SYSTEM CAB ( CI9147 - ) 3210-018/10 [3210-018/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810088700	4	BOLT*1/4-20UNCX3/4	-
2	-------	1	O-RING	-
3	810966300	11	LOCKNUT*5/16-18UNC	-
4	810768000	14	WASHER*5/16	-
5	811608200	2	TERMINAL -	-
6	842722300	8	TERMINAL -	-
7	810087100	4	NUT*1/4-20UNC	-
8	700715800	1	HARNESS -	-
9	700794400	1	HARNESS -	-
10	700351300	1	HARNESS -	-
11	810533500	5	CLAMP*1	-
12	810626700	4	Clamp	-
13	---------	3	FELLING HEAD	-
14	---------	2	FELLING HEAD	-
15	700069100	5	WIRE -	-
16	810087900	8	HEX NUT 5/8-11 UNC	-
17	810087300	5	NUT*5/16-18UNC	-
18	810106000	4	LOCKWASHER* 1/4 -	-
19	810101900	5	BOLT*5/16-18UNCX3/4	-
20	701212300	1	WIRE HARNESS -	-
21	811989600	1	FAN -	-
22	811334700	7	SCREW -	-
23	700270100	1	LIGHT -	-
24	700615200	1	BULB -	-
25	701212400	1	WIRE -	-
26	842722200	3	CONNECTOR -	-
27	700284800	2	TERMINAL	-
28	701212500	1	WIRE HARNESS -	-
29	811607300	5	LOOM, PLASTIC -	-
34	701282100	1	COVER - 8`` LG	-
35	-------	1	O-RING	-
36	-------	1	O-RING	-
