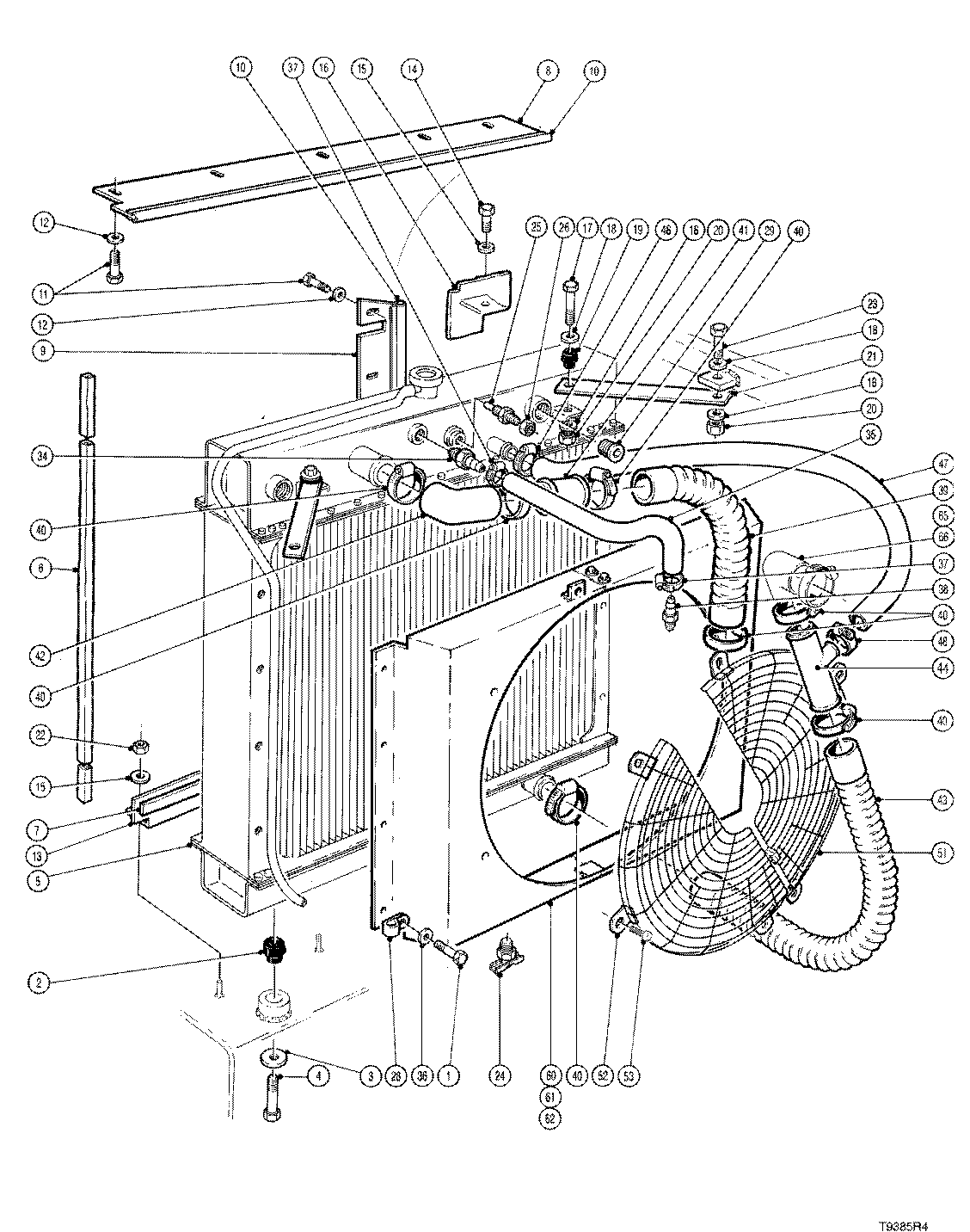

COOLING SYSTEM CUMMINS ( CE9830 - ) 1610-042/10 [1610-042/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810876600	8	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
2	842595500	2	MOUNT -	-
3	810222900	2	WASHER*5/8 -	-
4	810083600	2	HEX HEAD BOLT 5/8-11 UNC X 2-1/4	-
5	-------	1	O-RING	-
6	700608900	1	STRIP - (65`` LG.) STATE LENGTH	-
7	701203800	1	RUBBER STRIP -	-
8	700742000	1	SHROUD -	-
9	700742100	1	SHROUD -	-
10	811467700	1	WEATHERSTRIP - STATE LENGTH	-
11	810088700	11	BOLT*1/4-20UNCX3/4	-
12	810878100	11	WASHER*1/4	-
13	700741900	1	SHROUD -	-
14	810101900	1	BOLT*5/16-18UNCX3/4	-
15	810768000	6	WASHER*5/16	-
16	700741800	1	SHROUD -	-
17	810080400	2	HEX HEAD BOLT 3/8-16 UNC X 1-3/4	-
18	810309800	8	FLAT WASHER 3/8 - HARDENED	-
19	842595400	2	MOUNT -	-
20	810677900	4	LOCKNUT*3/8-16UNC	-
21	700344000	2	BRACE -	-
22	810087300	5	NUT*5/16-18UNC	-
23	810080200	2	BOLT*3/8-16UNCX1-1/4	-
24	810104500	1	DRAIN COCK	-
25	-------	1	O-RING	-
26	810049300	1	NUT*10-32UNF	-
28	810785600	3	CLAMP*1/2 -	-
29	810638100	1	PLUG	-
34	810242400	1	FITTING -	-
35	701253800	1	HOSE -	-
36	810878100	8	WASHER*1/4	-
37	810309600	2	Clamp	-
38	810242500	1	FITTING -	-
39	811442700	1	HOSE-RADIATOR -	-
40	810785300	7	CLAMP*32 -	-
41	700360500	1	TUBE -	-
42	700599200	1	HOSE-RADIATOR -	-
43	811442100	1	HOSE-RADIATOR -	-
44	700456400	1	TUBE -	-
47	700360700	1	HOSE -	-
48	811624100	2	CLAMP*16 -	-
51	700265000	1	GUARD -	-
52	700265100	1	GUARD -	-
53	840799300	8	BOLT*3/8-16UNCX3/4	-
60	701394900	1	SHROUD - FROM CB9433	-
61	810876600	4	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
62	810878100	4	WASHER*1/4	-
65	-------	1	O-RING	-
66	-------	1	O-RING	-
-	700598800	1	WINDOW - UP TO CM9203	-
-	700855100	1	SHROUD - UP TO CB9432	-

COOLING SYSTEM CUMMINS ( CE9830 - ) 1610-042/10 [1610-042/10]

Нет текстового описания
