Открытый узел

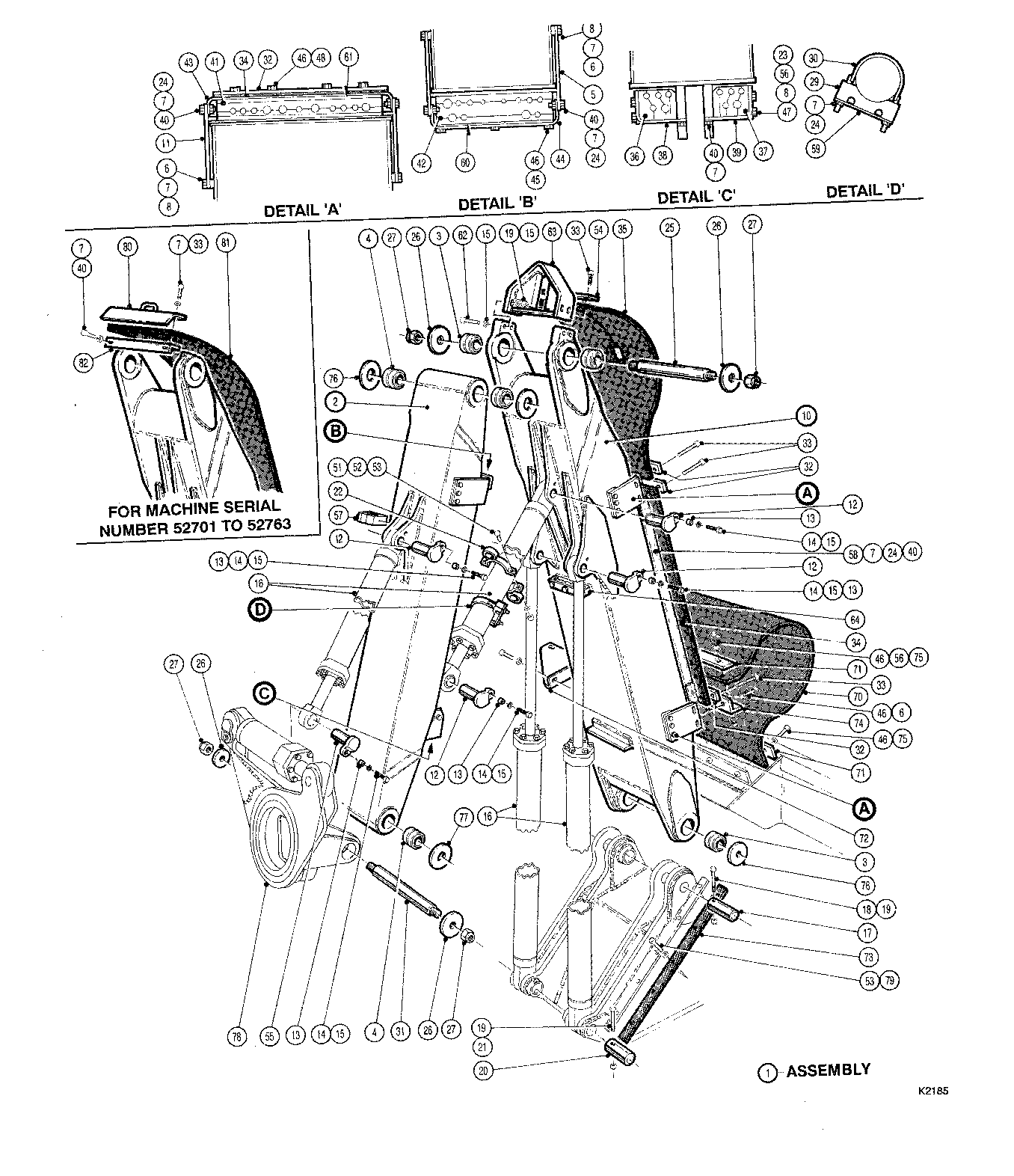

BOOMS NON TELESCOPIC ( 52701 - ) 4511-025/10 [4511-025/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	700717000	1	BOOM - ASSEMBLY	-
2	700717700	1	BOOM	-
3	810231500	6	BALL BUSHING	-
4	810106800	2	BALL BUSHING	-
5	700926600	1	GUARD WELDMENT	-
6	810082100	24	BOLT*1/2-13UNCX1	-
7	810011600	51	WASHER*1/2	-
8	810002400	22	LOCKWASHER*1/2	-
10	700520600	1	BOOM -	-
11	700929500	2	GUARD -	-
12	700406700	5	PIN	-
13	700041400	6	Spacer	-
14	810084200	6	BOLT*3/4-10UNCX1-1/2	-
15	810971800	14	WASHER*3/4	-
16	-------	4	O-RING	-
17	700526000	2	PIN -	-
18	810868900	2	BOLT3/4-10UNC6 -	-
19	810044600	8	LOCKNUT*3/4-10UNC	-
20	700525300	2	PIN	-
21	810800300	2	HEX HEAD BOLT 3/4-10 UNC X 5	-
22	700284100	2	Clamp	-
23	810052300	4	JAMNUT*1/2-13UNC	-
24	810669400	26	LOCKNUT*1/2-13UNC	-
25	700501200	1	PIN -	-
26	700413400	4	WASHER	-
27	810965200	4	LOCKNUT*1-3/4-12UNF	-
29	700060000	1	CLAMP -	-
30	700059700	1	CLAMP -	-
31	700493500	1	PIN	-
32	700713600	3	BAR	-
33	810082300	16	BOLT*1/2-13UNCX1-1/2	-
34	700331700	1	BELT	-
35	700568700	1	BELT -	-
36	700463500	1	CLAMP -	-
37	700463300	1	CLAMP	-
38	700476700	1	PLATE - GUARD	-
39	700476800	1	PLATE - GUARD -	-
40	810082200	22	BOLT*1/2-13UNCX1-1/4	-
41	700463200	2	CLAMP	-
42	700463400	1	CLAMP -	-
43	700717500	2	PLATE -	-
44	700717600	1	PLATE -	-
45	810379500	3	BOLT*1/2-13UNCX4	-
46	810011600	27	WASHER*1/2	-
47	700403400	4	STUD -	-
48	810082700	8	BOLT 1/2 - 13 UNC X 2-1/2	-
51	810677900	2	LOCKNUT*3/8-16UNC	-
52	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
53	810309800	16	FLAT WASHER 3/8 - HARDENED	-
54	700712300	1	BAR	-
55	-------	1	O-RING	-
56	810087700	11	NUT*1/2-13UNC	-
57	700580100	1	CLAMP -	-
58	700717400	2	CHANNEL -	-
59	700060100	1	CLAMP -	-
60	700522200	1	BAR -	-
61	700712800	1	BAR -	-
62	810187900	4	BOLT3/4-10UNC3-1/4	-
63	700519800	1	GUARD -	-
64	-------	1	O-RING	-
70	700568400	1	BELT	-
71	700713200	2	BAR -	-
72	700519200	1	GUSSET -	-
73	700331800	1	GUARD	-
74	700522100	1	ANGLE -	-
75	810082400	12	BOLT*1/2-13UNCX1-3/4	-
76	700321200	1	SHIM	-
77	700302500	1	SHIM -	-
78	-------	1	O-RING	-
79	840799300	5	BOLT*3/8-16UNCX3/4	-
80	-------	1	O-RING	-
81	700518300	1	GUARD	-
82	-------	1	O-RING	-

BOOMS NON TELESCOPIC ( 52701 - ) 4511-025/10 [4511-025/10]

Нет текстового описания
