Открытый узел

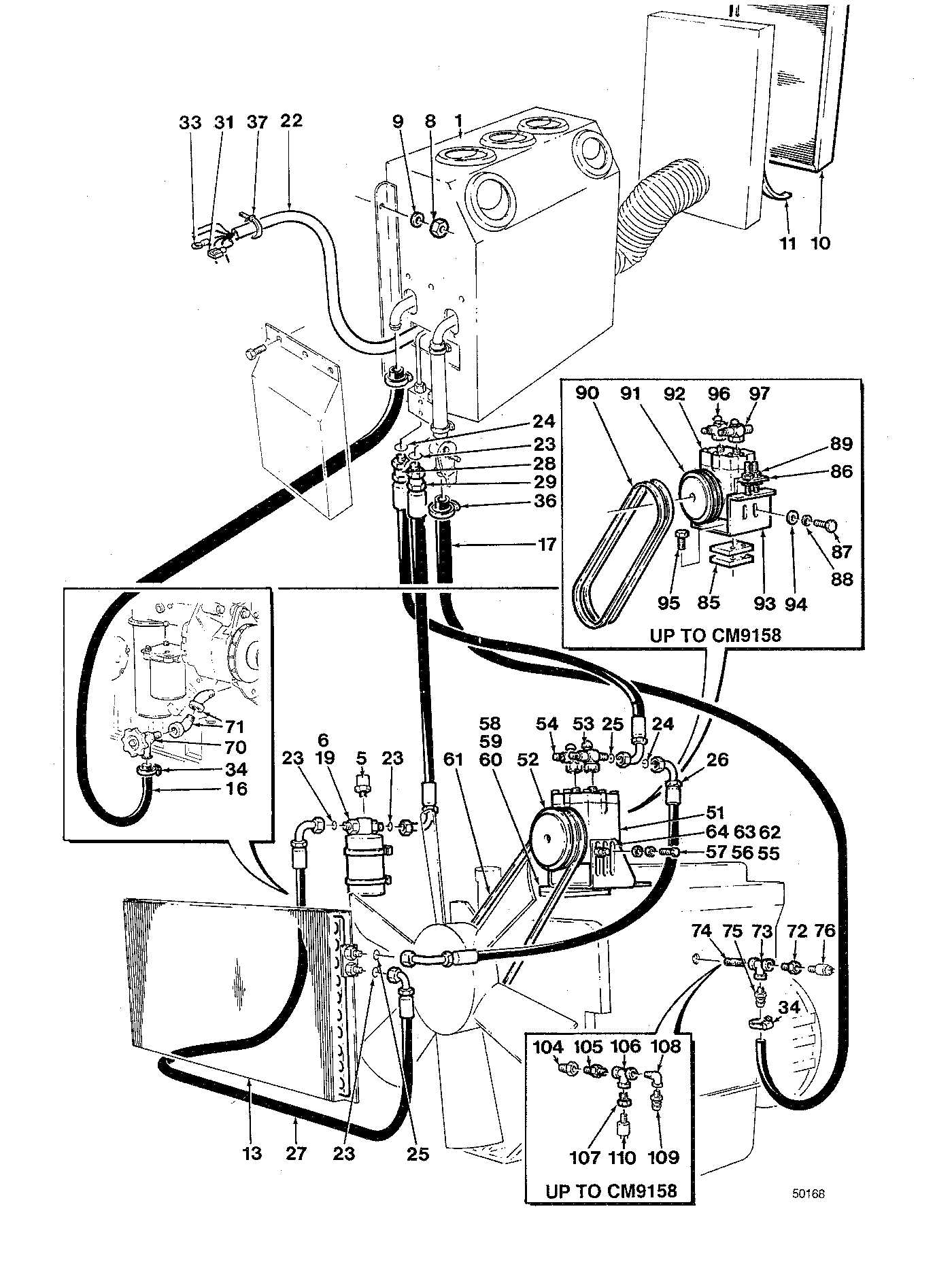

AIR CONDITIONING INSTALLATION ( CI9147 - ) 7600-014/10 [7600-014/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
5	842599700	1	SWITCH - INCLUDES O-RING	-
6	810005900	2	CLAMP*S40	-
8	810966300	4	LOCKNUT*5/16-18UNC	-
9	810768000	4	WASHER*5/16	-
10	842586500	1	FILTER -	-
11	811663100	1	FOAM - (60`` LG.) STATE LENGTH	-
13	-------	1	O-RING	-
16	701384100	1	HOSE -	-
17	701384200	1	HOSE -	-
19	842600200	1	FILTER -	-
22	701282200	1	COVER - 12`` LG	-
23	840087600	4	O-RING -	-
24	700607800	2	O-RING -	-
25	700607700	2	O-RING -	-
26	811445200	1	HOSE*#8 -	-
27	811444700	1	HOSE*#6X143 -	-
28	811872700	1	HOSE-A/C,10 -	-
29	811498100	1	HOSE -	-
31	842722400	1	TERMINAL -	-
33	842722000	3	TERMINAL -	-
34	810593500	6	CLAMP*10 -	-
36	810054400	1	CLAMP*12 -	-
37	840866000	7	TIE STRAP -	-
51	842581700	1	COMPRESSOR -	-
52	842581800	1	CLUTCH -	-
53	842741500	1	VALVE -	-
54	842741400	1	VALVE -	-
55	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
56	810309800	4	FLAT WASHER 3/8 - HARDENED	-
57	810011600	4	WASHER*1/2	-
58	700522000	2	PLATE -	-
59	810988200	4	BOLT*M10X1.50-50 -	-
60	810309900	4	Washer	-
61	811731100	1	V-BELT -	-
62	810080200	1	BOLT*3/8-16UNCX1-1/4	-
63	810785600	1	CLAMP*1/2 -	-
64	-------	1	O-RING	-
70	842586700	1	Spool Valve	-
71	810237800	2	ELBOW-45 DEG. -	-
72	810284700	1	ADAPTER -	-
73	810112400	1	TEE -	-
74	810556500	1	NIPPLE -	-
75	810242100	1	FITTING -	-
76	-------	1	O-RING	-
85	700703300	2	SHIM -	-
86	700528400	2	PLATE -	-
87	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
88	810309800	3	FLAT WASHER 3/8 - HARDENED	-
89	810087500	8	HEX NUT 3/8-16 UNC	-
90	842714800	1	V BELT - SET OF 2	-
91	842581800	1	CLUTCH -	-
92	842581700	1	COMPRESSOR -	-
93	700517600	1	BRACKET -	-
94	810011600	4	WASHER*1/2	-
95	811031900	4	BOLT*M10X1.50-60 -	-
96	842741400	1	VALVE -	-
97	842741500	1	VALVE -	-
104	810425100	1	REDUCER	-
105	810068000	1	NIPPLE	-
106	810112400	1	TEE -	-
107	810284700	1	ADAPTER -	-
108	810062800	1	ELBOW-90 -	-
109	810242100	1	FITTING -	-
110	-------	1	O-RING	-

AIR CONDITIONING INSTALLATION ( CI9147 - ) 7600-014/10 [7600-014/10]
