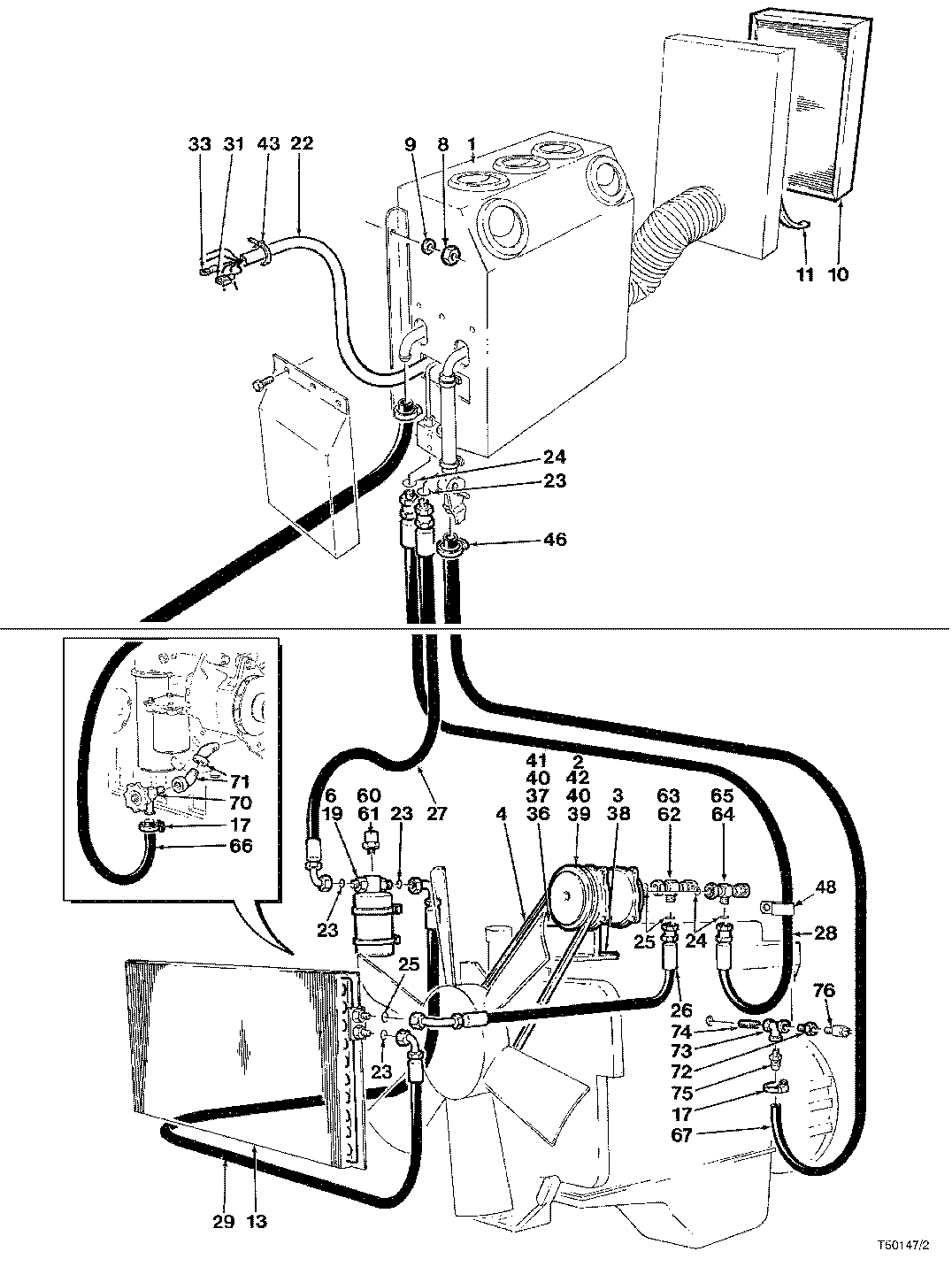

AIR CONDITIONING INSTALLATION ( CB9433 - ) 7600-014/16 [7600-014/16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	811917100	1	COMPRESSOR -	-
3	700718700	1	BRACKET -	-
4	811833400	1	V-BELT -	-
6	811913700	2	CLAMP -	-
8	810966300	4	LOCKNUT*5/16-18UNC	-
9	810768000	4	WASHER*5/16	-
10	842586500	1	FILTER -	-
11	701375500	1	TAPE -	-
13	-------	1	O-RING	-
17	810593500	6	CLAMP*10 -	-
19	811913900	1	Receiver-Dryer	-
22	701282200	1	COVER - 12`` LG	-
23	811916100	4	O-RING -	-
24	811916300	3	O-RING -	-
25	811916200	3	O-RING -	-
26	811907300	1	HOSE-A/C .41X93 -	-
27	811910000	1	HOSE-A/C .31 X 144 -	-
28	811907000	1	HOSE-A/C .50X160 -	-
29	811908800	1	HOSE-A/C .31 X 54 -	-
31	842722400	12	TERMINAL -	-
33	842722000	3	TERMINAL -	-
36	700083700	1	BAR -	-
37	810965500	4	BOLT*M10X1.50-30 -	-
38	810309800	1	FLAT WASHER 3/8 - HARDENED	-
39	810080300	2	BOLT*3/8-16UNCX1-1/2	-
40	810677900	4	LOCKNUT*3/8-16UNC	-
41	810080200	2	BOLT*3/8-16UNCX1-1/4	-
42	700083600	1	SPACER -	-
43	840866000	7	TIE STRAP -	-
46	810054400	1	CLAMP*12 -	-
48	810813700	1	CLAMP	-
60	811913800	1	SWITCH -	-
61	-------	1	O-RING	-
62	811917400	1	FITTING -	-
63	842996900	1	O-RING -	-
64	811917300	1	FITTING -	-
65	842997000	1	O-RING -	-
66	701384100	1	HOSE -	-
67	701384200	1	HOSE -	-
70	842586700	1	Spool Valve	-
71	810237800	2	ELBOW-45 DEG. -	-
72	810284700	1	ADAPTER -	-
73	810112400	1	TEE -	-
74	810556500	1	NIPPLE -	-
75	810242100	1	FITTING -	-
76	-------	1	O-RING	-
-	701384300	1	HOSE - FOR 628	-
-	701384400	1	HOSE - FOR 628	-
