Range Shift / Speed Control, PowrQuad™ PLUS, W/ 4-Ranges, W/ Hand Clutch

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7184	2	Bolt	M8 X 20
2	14M7416	7	Flange Nut	M8
3	19M7865	1	Screw	M8 X 16
4	L32394	2	Cap	-
5	99M7057	1	Plug	-
6	03M7183	5	Bolt	M8 X 16
7	19M6614	4	Cap Screw	M6 X 12
8	19M8825	1	Screw	M3 X 10
9	19M9260	1	Screw	M5 X 6
10	AL216766	1	Guide	-
11	24M7139	4	Washer	6.400 X 18 X 1.600 mm
12	37M7179	4	Screw	-
13	AL158174	1	Support	LH
14	AL174967	1	Toggle/Rocker Switch	-
15	L157149	1	Washer	-
16	24M7146	2	Washer	4.300 X 12 X 1 mm
17	14M7264	2	Lock Nut	M4
18	19M9158	2	Screw	M4 X 40
19	L157151	1	Compression Spring	-
20	L157150	1	Washer	-
21	L157147	1	Shaft	-
22	L157146	1	Wheel	-
23	24M7047	1	Washer	13 X 24 X 2.500 mm
24	L157145	1	Flange	-
25	L110245	1	Seal	-
26	AL162791	2	Guide	-
27	AL159541	1	Sensor	-
28	L157148	1	Cover	-
29	L218191	5	Screw	SUB FOR L164981 APPL
30	AL223996	1	Support	RH, SUB FOR AL217366
31	L155815	1	Guide	-
32	L155832	1	Pin Fastener	-
33	L157491	1	Bracket	-
34	L80358	2	Retainer	-
35	R153185	1	Knob	-
36	L157559	1	Angle	-

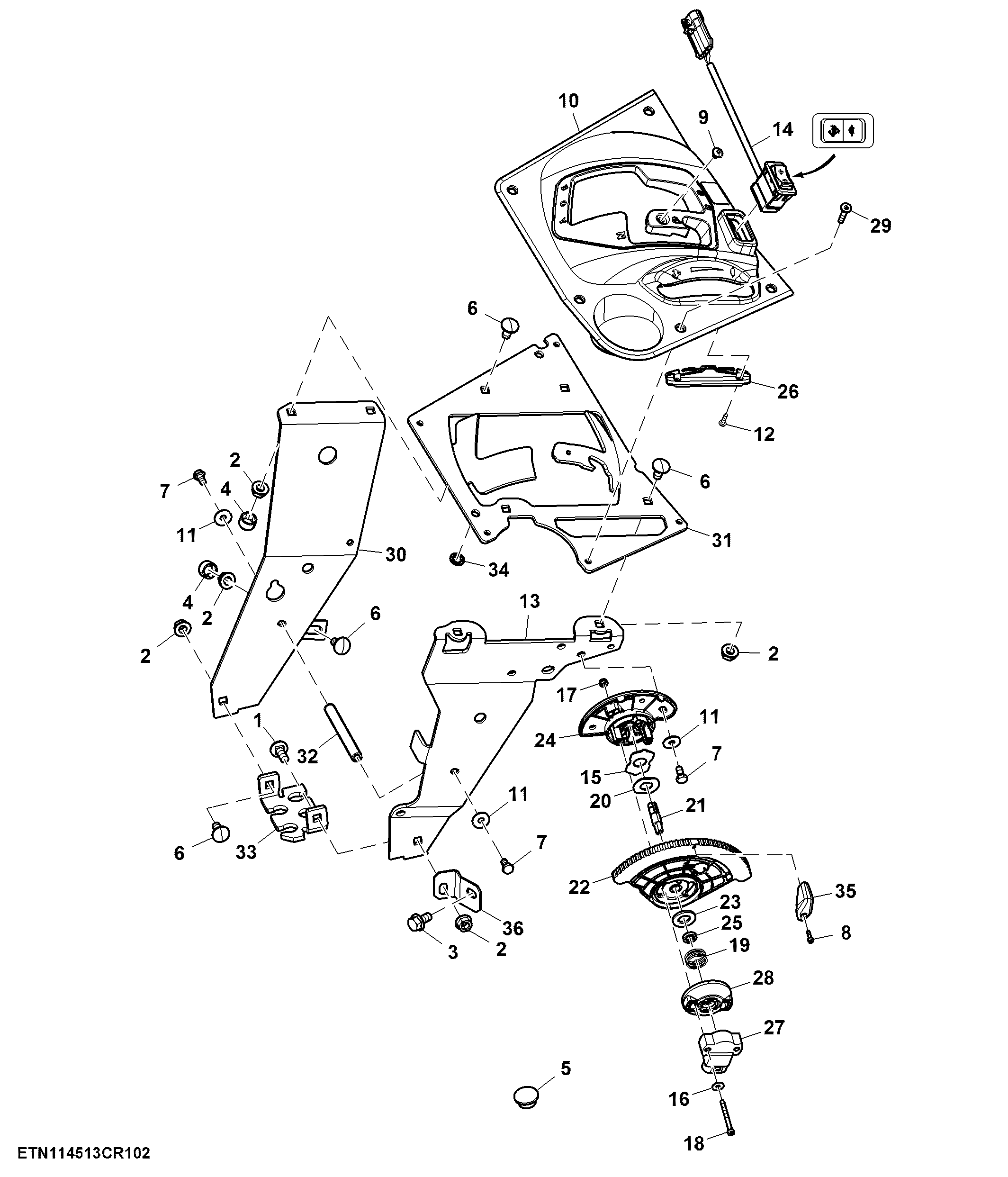

Range Shift / Speed Control, PowrQuad™ PLUS, W/ 4-Ranges, W/ Hand Clutch
