Electrical Midstack SCV, W/ 2 Functions (673929 - 937675)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL168499	1	Fitting	-
2	51M7051	1	O-Ring	26.600 X 2.900 mm
3	51M7098	1	O-Ring	22 X 2 mm
4	51M7099	1	O-Ring	25 X 2.200 mm
5	38H5002	1	Adapter Fitting	-
6	T77613	1	O-Ring	-
7	51M7041	2	O-Ring	11.300 X 2.200 mm
8	AL217909	1	Valve Stack	ORDER AL231372, AL158828, AL233582, AL223233, AL233577 AND (2) L224712
9	AL212000	1	Valve Stack	ORDER AL231372 AND (2) AL158828
9	AL231372	1	Manifold	-
10	15M7076	1	Drain Plug	-
11	64M5022	1	Drain Plug	-
11	AL158828	2	Fitting Plug	-
12	51M7047	1	O-Ring	23.600 X 2.900 mm
13	AL207508	1	Seal Kit	-
14	AL207509	2	Seal Kit	-
15	AL221546	1	Valve	ORDER AL233582 AND (2) AL223233
15	AL233582	1	Valve	-
16	AL223233	2	Motor	-
17	19M7768	4	Screw	M6 X 16
18	19M8873	2	Screw	M6 X 90
19	AL221547	1	Valve	ORDER AL233577 AND (2) AL223233
19	AL233577	1	Selective Control Valve	-
20	L206084	1	Cover	LH
21	L173497	3	Stud	-
22	14M7273	3	Nut	M8
23	38H5121	1	Adapter Fitting	-
24	T77858	1	O-Ring	-
25	51M7045	1	O-Ring	19.300 X 2.200 mm
26	L157513	1	Clamp	-

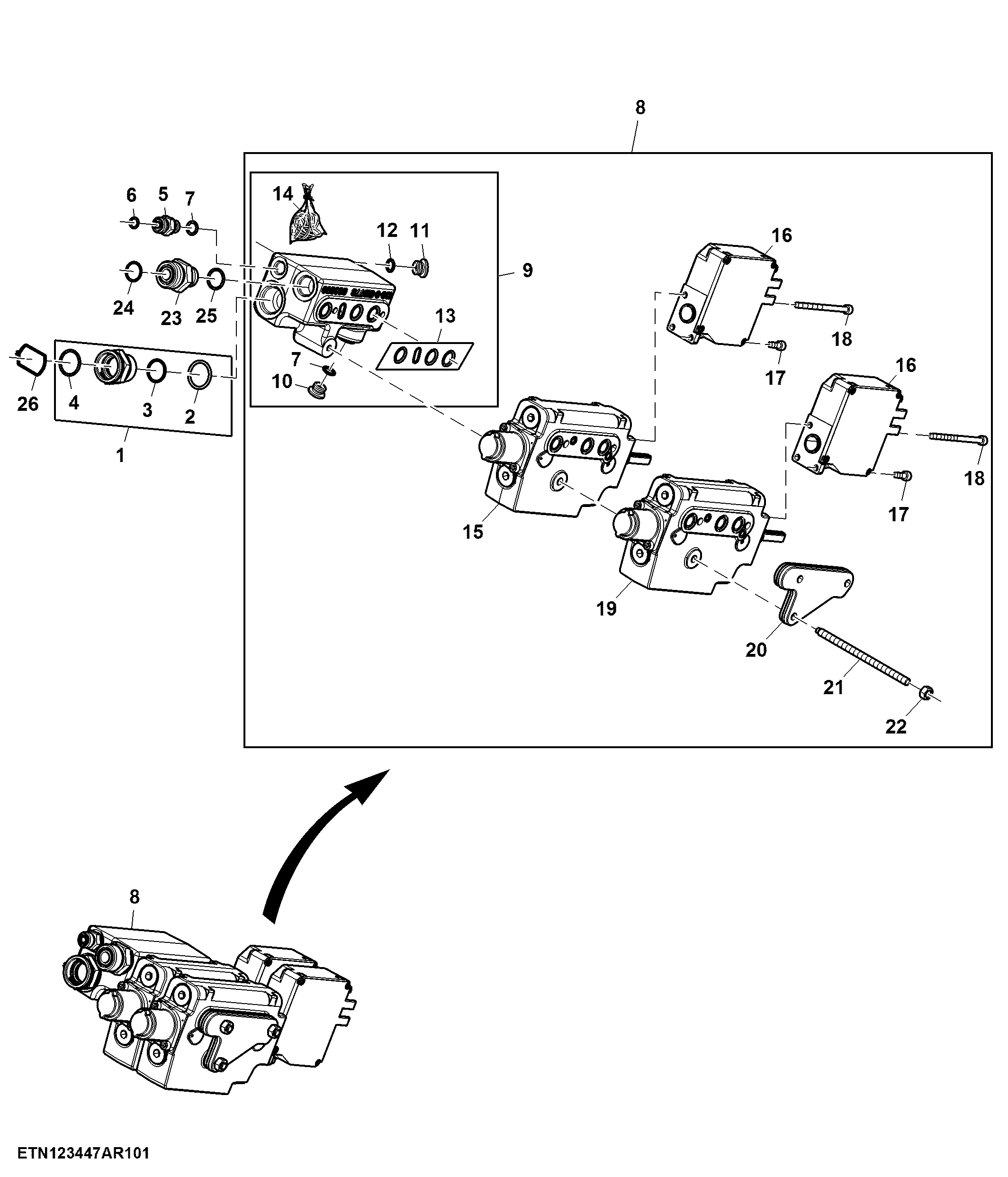

Electrical Midstack SCV, W/ 2 Functions (673929 - 937675)
