Открытый узел

Control Parts, SCV, 1st, 2nd, 3rd, W/O Rockshaft Control, W/ Cab

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL76483	1	Support	-
2	14M7416	3	Flange Nut	M8
3	AL211859	1	Guide	-
4	L171712	1	Ring	(F)
5	L214461	1	Latch	(W/ SCV Position 1st) SUB FOR L208505
6	L208506	1	Latch	(B)
7	L208507	1	Latch	(C)
8	L208625	1	Frame	-
9	37M7348	8	Screw	-
10	L207519	3	Compression Spring	-
11	AL206775	1	Lever	(A)
12	24M7654	6	Washer	5.300 X 10 X 1 mm
13	14M7775	3	Lock Nut	M5
14	AL173418	2	Quadrant	-
15	L110766	3	Bushing	-
16	L113527	3	Screw	-
17	AL206776	1	Lever	(B)
18	AL173417	1	Quadrant	-
19	AL206777	1	Lever	(C)
20	24M7180	1	Washer	13 X 37 X 3 mm
21	14M7168	1	Lock Nut	M12
22	L77747	3	Knob	-
23	14M7396	3	Lock Nut	M8
24	L171710	1	Ring	(D)
25	L171481	3	Insert	-
26	L171711	1	Ring	(E)

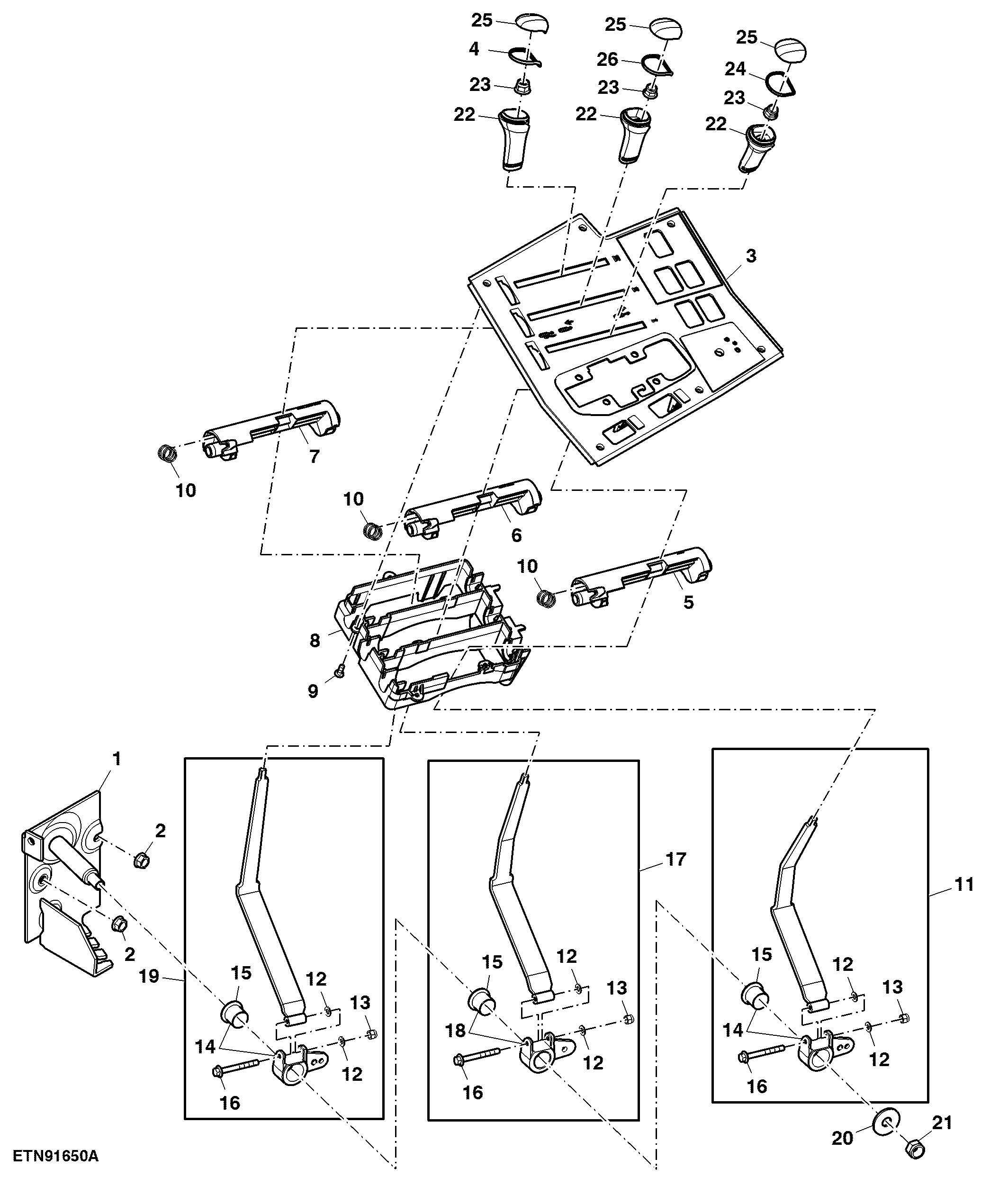

Control Parts, SCV, 1st, 2nd, 3rd, W/O Rockshaft Control, W/ Cab

Нет текстового описания
