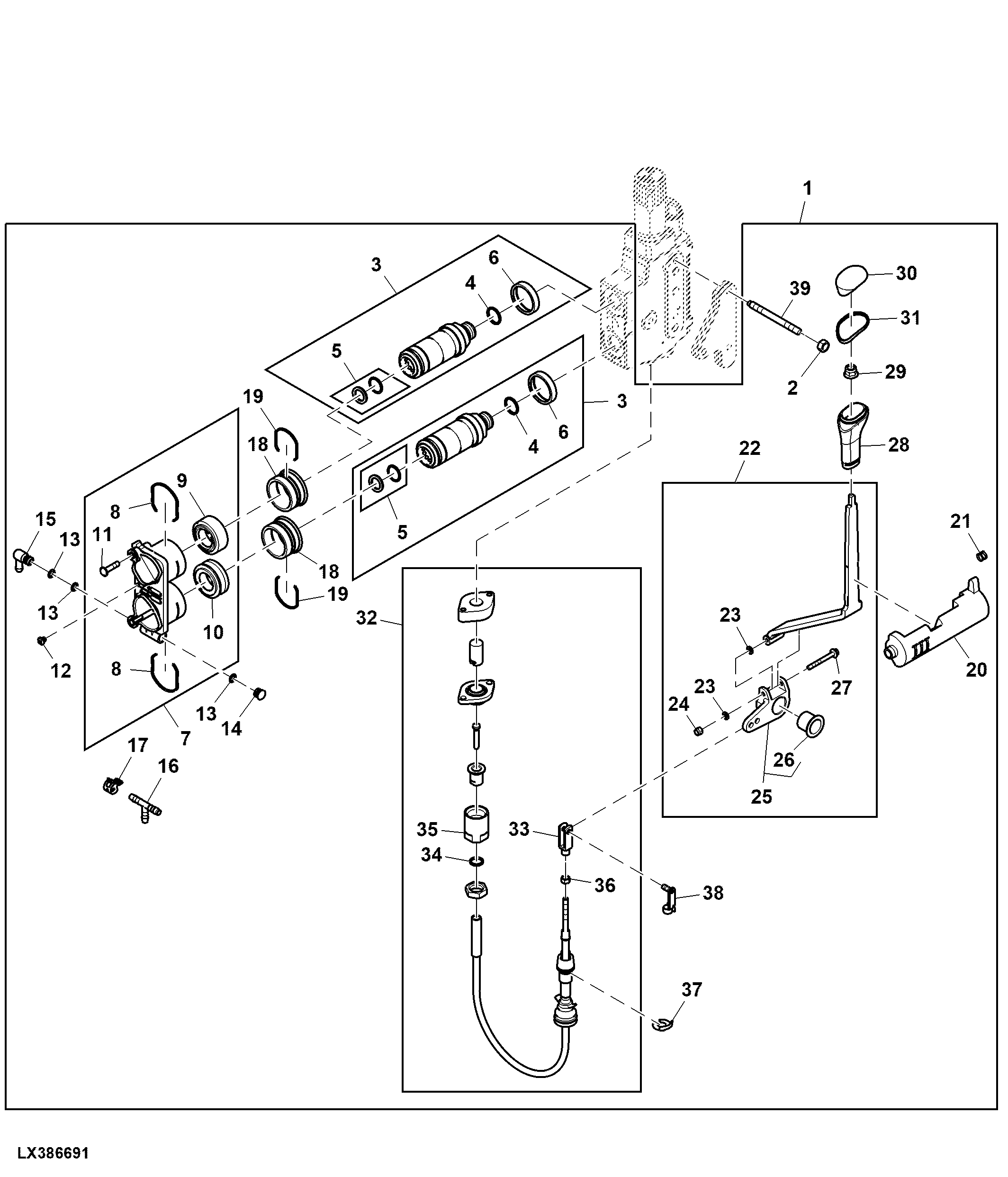

Attachment, Mechanical SCV, 450 Series, Position III

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BL15682	1	Valve Kit	-
2	14M7273	3	Nut	M8
3	AL221083	2	Hydr. Quick Coupler Socket	-
4	51M7045	2	O-Ring	19.300 X 2.200 mm
5	AL205022	2	Seal Kit	-
6	L112370	2	Cover	-
7	AL177682	1	Cover	-
8	L204223	2	Clip	-
9	L170077	1	Grommet	-
10	L170078	1	Grommet	-
11	L210923	2	Screw	-
12	L170557	2	Plug	-
13	T77814	3	O-Ring	-
14	L78338	1	Plug	-
15	L78340	1	Elbow Fitting	-
16	L78133	1	Tee Fitting	-
17	L211138	4	Hose Clamp	-
18	L218748	2	Sleeve	-
19	L158630	2	Clip	-
20	L208507	1	Latch	-
21	L207519	1	Compression Spring	-
22	AL206777	1	Lever	-
23	24M7654	2	Washer	5.300 X 10 X 1 mm
24	14M7775	1	Lock Nut	M5
25	AL173418	1	Quadrant	-
26	L110766	1	Bushing	-
27	L113527	1	Screw	-
28	L77747	1	Knob	-
29	14M7396	1	Lock Nut	M8
30	L171481	1	Insert	-
31	L171712	1	Ring	-
32	AL172937	1	Push Pull Cable	-
33	L80052	1	Yoke	-
34	L41536	1	O-Ring	-
35	L158944	1	Tube Nut	-
36	14M7272	1	Nut	M6
37	L219493	1	Snap Ring	-
38	AL79051	1	Pin Fastener	-
39	L173495	3	Stud	-

Attachment, Mechanical SCV, 450 Series, Position III
