Oil Supply Lines, Midstack SCV, W/ PFC-Hydraulics

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL168699	1	Fitting	-
2	T77613	1	O-Ring	-
3	AL168698	1	Fitting	-
4	T77858	2	O-Ring	-
5	AL155400	1	Fitting	-
6	51M7047	2	O-Ring	23.600 X 2.900 mm
7	51M7102	1	O-Ring	20 X 2 mm
8	51M7099	2	O-Ring	25 X 2.200 mm
9	L157513	2	Clamp	-
10	L170901	1	Hose Guard	-
11	AL213333	2	Clamp	-
12	L167158	1	Clamp	-
13	L212066	1	Bracket	-
14	14M7274	2	Nut	M10
15	AL215627	1	Hydraulic Hose	LGTH = 710 mm, MARKED AL215627
16	AL229549	1	Hydraulic Hose	LGTH = 687 mm, SUB FOR AL215629
17	AL223328	1	Oil Line	SUB FOR AL215639
18	AL223329	1	Oil Line	SUB FOR AL215640
19	AL223330	1	Oil Line	Load Sensing, SUB FOR AL215641
20	AL215688	1	Hydraulic Hose	LGTH = 781 mm, MARKED AL215688
21	51M7041	1	O-Ring	11.300 X 2.200 mm
22	51M7098	1	O-Ring	22 X 2 mm
23	38H5121	1	Adapter Fitting	-
24	51M7045	1	O-Ring	19.300 X 2.200 mm
25	38H5002	1	Adapter Fitting	-
26	51M7051	1	O-Ring	26.600 X 2.900 mm
27	AL168499	1	Fitting	-

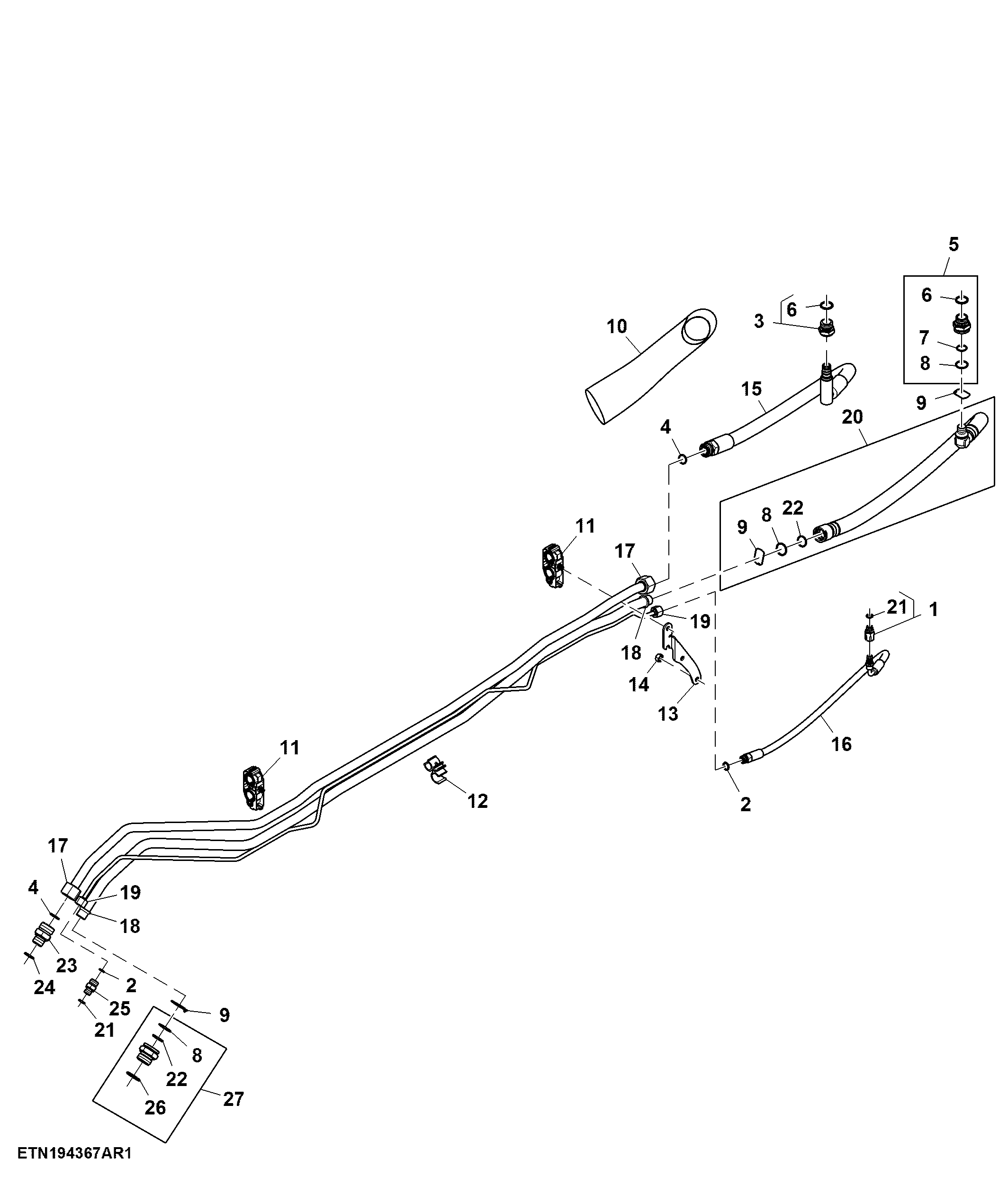

Oil Supply Lines, Midstack SCV, W/ PFC-Hydraulics
