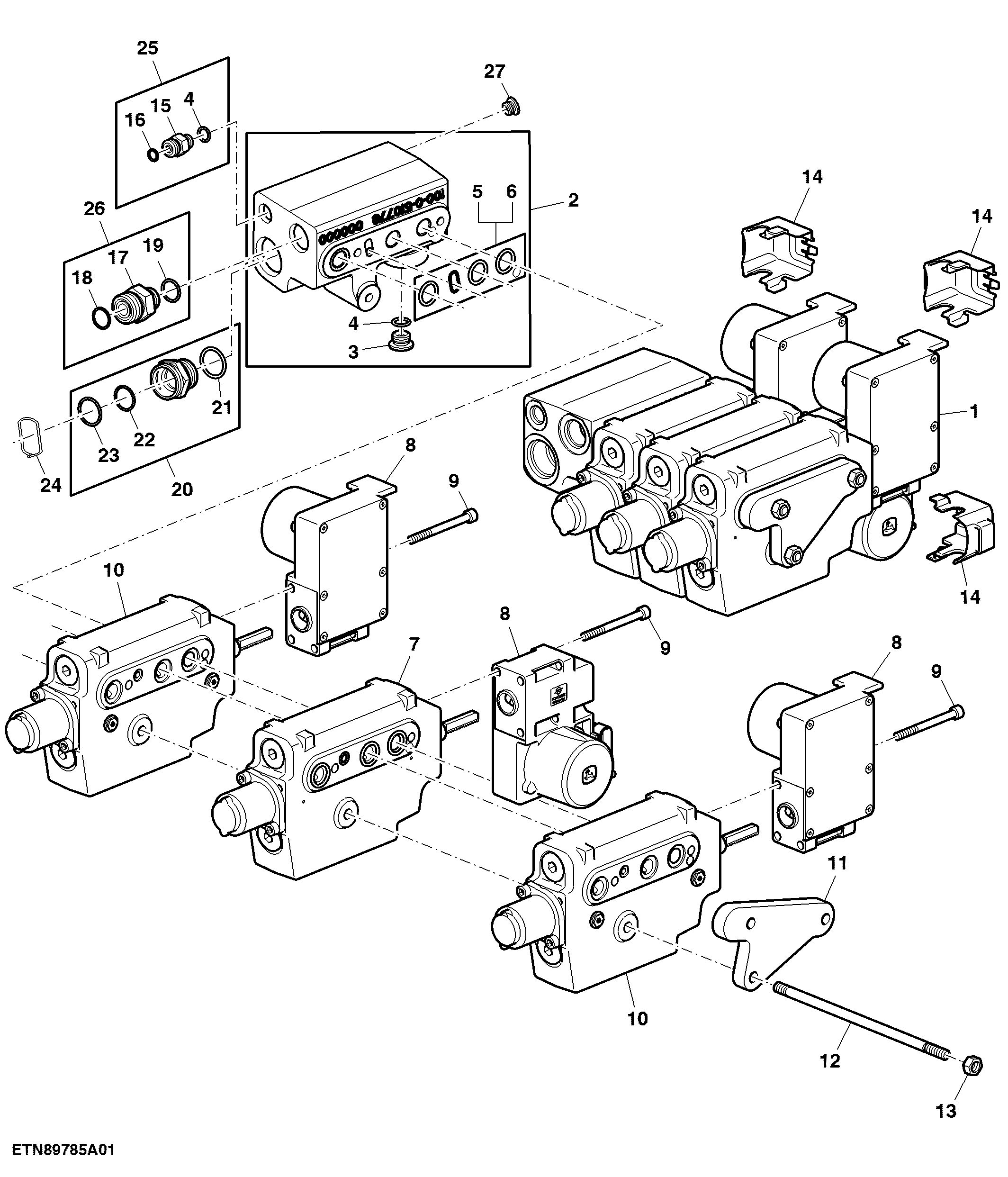

Electrical Midstack SCV, W/ 3 Functions

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL211947	1	Valve Stack	ORDER AL231372, AL158828, AL233592, AL218230, AL233590 AND (2) L224712
2	AL212000	1	Valve Stack	ORDER AL231372 AND (2) AL158828
2	AL231372	1	Manifold	-
3	15M7076	1	Drain Plug	-
4	51M7041	2	O-Ring	11.300 X 2.200 mm
5	AL207509	3	Seal Kit	-
6	AL207508	2	Seal Kit	-
7	AL203501	1	Selective Control Valve	Selective Control Valve, ICV, ORDER AL233590
7	AL233590	1	Selective Control Valve	-
8	AL216464	3	Motor	ORDER AL218230
8	AL218230	1	Motor	-
9	19M8705	9	Screw	M6 X 65
10	AL206039	1	Selective Control Valve	Selective Control Valve, 350 Series, ORDER AL233592
10	AL233592	1	Selective Control Valve	-
11	L206084	1	Cover	ORDER L224712
11	L224712	1	Valve Cover	-
12	L169114	3	Rod	-
13	14M7273	3	Nut	M8
14	L172896	3	Elec. Connector Accessory	-
15	38H5002	1	Adapter Fitting	-
16	T77613	1	O-Ring	-
17	38H5121	1	Adapter Fitting	-
18	T77858	1	O-Ring	-
19	51M7045	1	O-Ring	19.300 X 2.200 mm
20	AL168499	1	Fitting	-
21	51M7051	1	O-Ring	26.600 X 2.900 mm
22	51M7098	1	O-Ring	22 X 2 mm
23	51M7099	1	O-Ring	25 X 2.200 mm
24	L157513	1	Clamp	-
25	61M5002	1	Adapter Fitting	ORDER 38H5002, T77613 AND 51M7041
26	61M5121	1	Adapter Fitting	ORDER 38H5121, T77858 AND 51M7045
27	64M5022	1	Drain Plug	-

Electrical Midstack SCV, W/ 3 Functions
