Oil Supply Lines, Midstack SCV, W/ PFC-Hydraulics, Attachment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BL16306	1	Oil Line	-
2	AL168698	1	Fitting	-
3	51M7047	2	O-Ring	23.600 X 2.900 mm
4	AL168699	1	Fitting	-
5	51M7041	2	O-Ring	11.300 X 2.200 mm
6	AL155400	1	Fitting	-
7	51M7102	1	O-Ring	20 X 2 mm
8	51M7099	3	O-Ring	25 X 2.200 mm
9	L157513	3	Clamp	-
10	L170901	1	Hose Guard	-
11	L167158	1	Clamp	-
12	38H5002	1	Adapter Fitting	-
13	T77613	2	O-Ring	-
14	38H5121	1	Adapter Fitting	-
15	T77858	2	O-Ring	-
16	51M7045	1	O-Ring	19.300 X 2.200 mm
17	AL168499	1	Fitting	-
18	51M7098	2	O-Ring	22 X 2 mm
19	51M7051	1	O-Ring	26.600 X 2.900 mm
20	L222692	1	Bracket	-
21	AL232334	1	Oil Line	-
22	AL232348	1	Oil Line	-
23	L225289	1	Oil Line	-
24	AL215627	1	Hydraulic Hose	-
25	AL215688	1	Hydraulic Hose	-
26	14M7296	6	Flange Nut	M10
27	L219453	1	Tie Band	-
28	AL229549	1	Hydraulic Hose	LGTH = 687 mm, SUB FOR AL215629
29	L165648	2	Washer	-
30	19M7402	2	Cap Screw	M10 X 25
31	L216873	1	Isolator	-
32	AL218136	1	Heat Shield	-
33	AL217638	1	Bracket	-
34	AL213333	2	Clamp	-
35	L217086	1	Clip	-

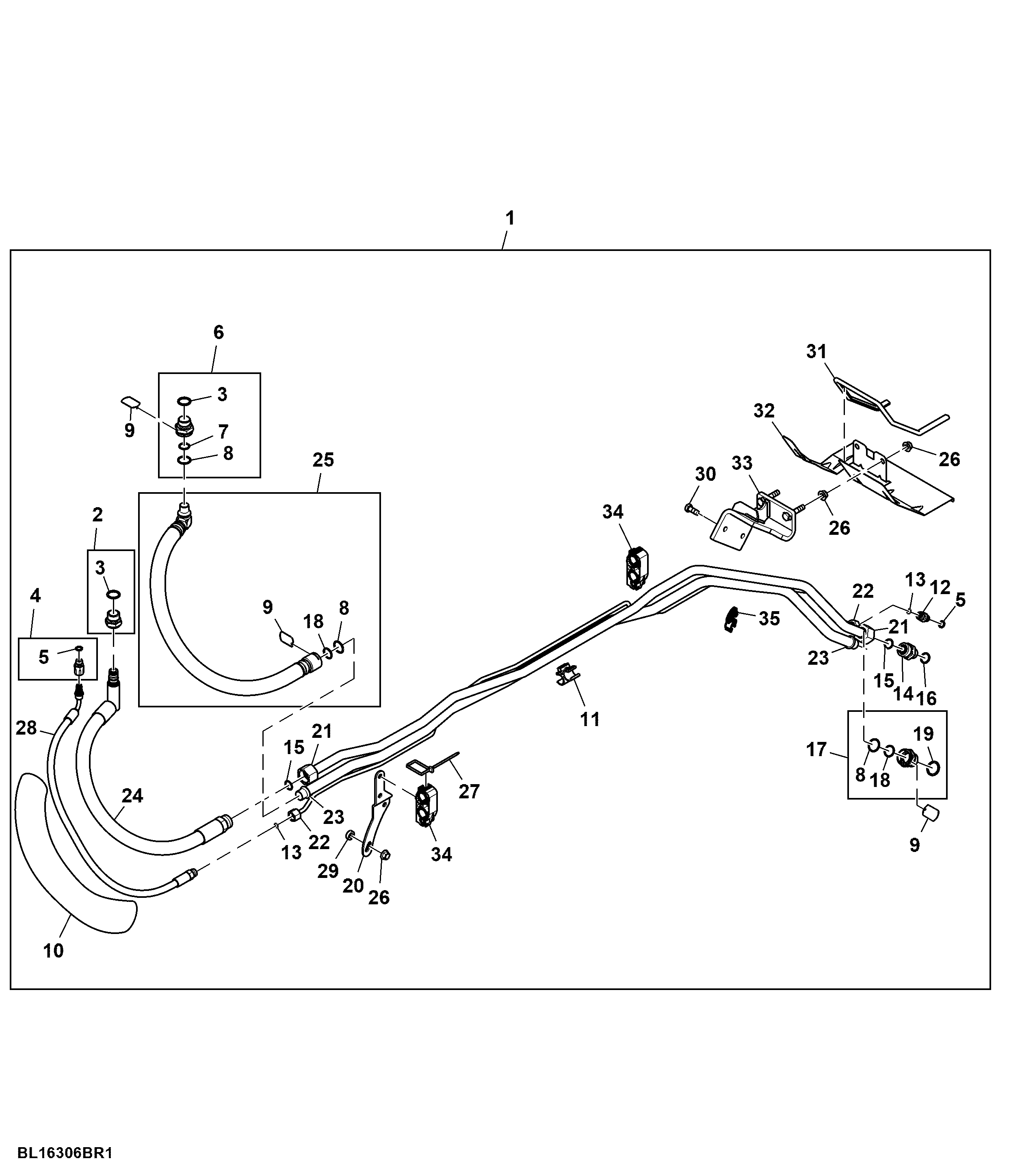

Oil Supply Lines, Midstack SCV, W/ PFC-Hydraulics, Attachment
