Открытый узел

Stpes, RH, 4 Steps, Cab

Stpes, RH, 4 Steps, Cab

Stpes, RH, 4 Steps, Cab

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

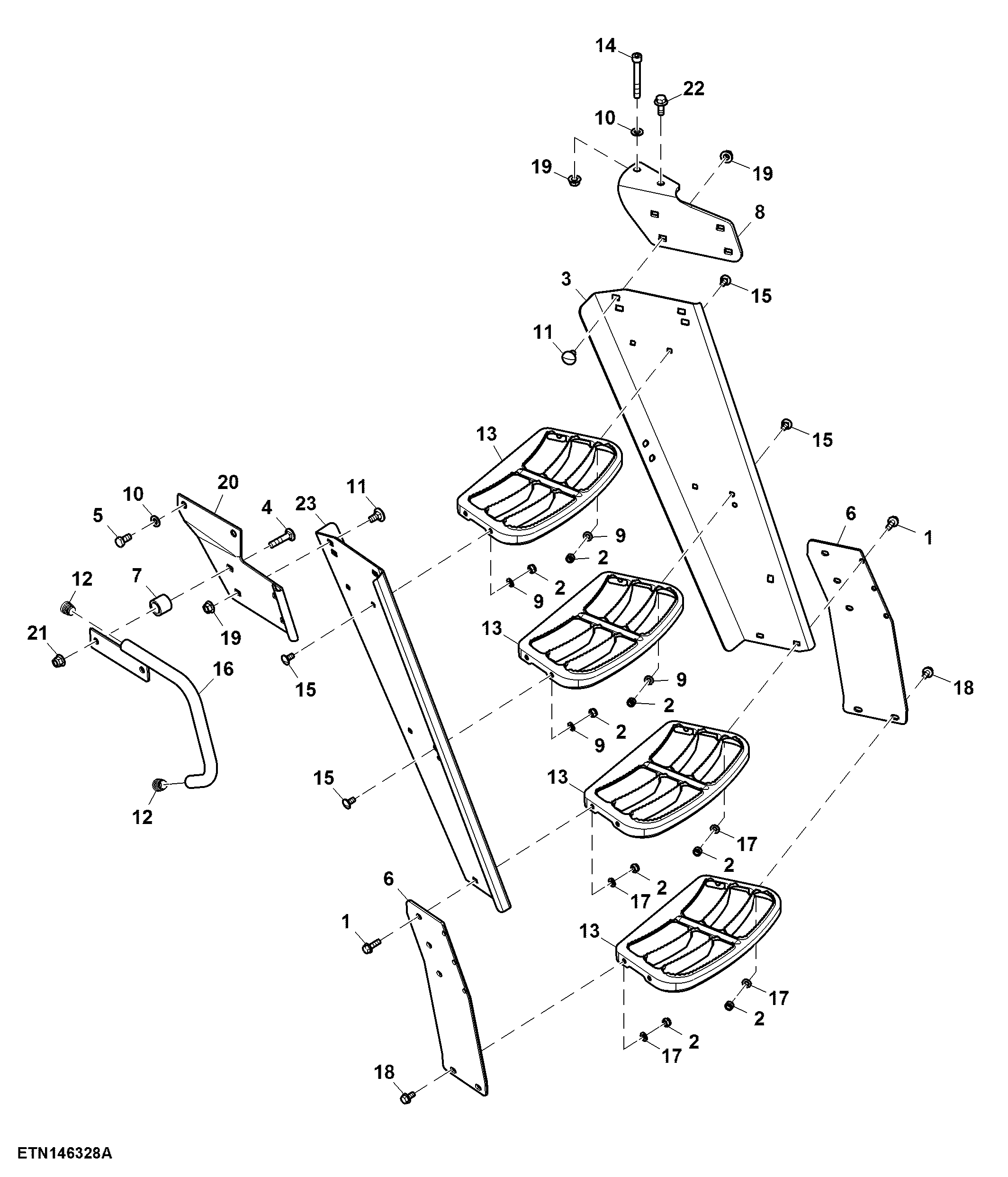

Stpes, RH, 4 Steps, Cab

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7867	4	Screw	M8 X 25
2	14M7166	16	Lock Nut	M8
3	L218271	1	Support	-
4	03M7195	2	Bolt	M10 X 45
5	19M7166	2	Cap Screw	M10 X 20
6	L155042	2	Support	-
7	L114683	2	Spacer	-
8	AL169909	1	Bracket	-
9	24M7055	8	Washer	8.400 X 16 X 1.600 mm
10	24M7028	3	Washer	10.500 X 20 X 2 mm
11	03M7088	3	Bolt	M10 X 20
12	L110161	2	Plug	-
13	L102114	3	Step	-
14	19M8354	1	Screw	M10 X 80
15	03M7183	8	Bolt	M8 X 16
16	AL156996	1	Handle	-
17	24M7362	8	Washer	8.400 X 16 X 1.600 mm
18	19M7865	4	Screw	M8 X 16
19	14M7296	4	Flange Nut	M10
20	AL180273	1	Support	-
21	14M7400	2	Lock Nut	M10
22	19M7785	1	Screw	M10 X 25
23	L218270	1	Support	-
