Открытый узел

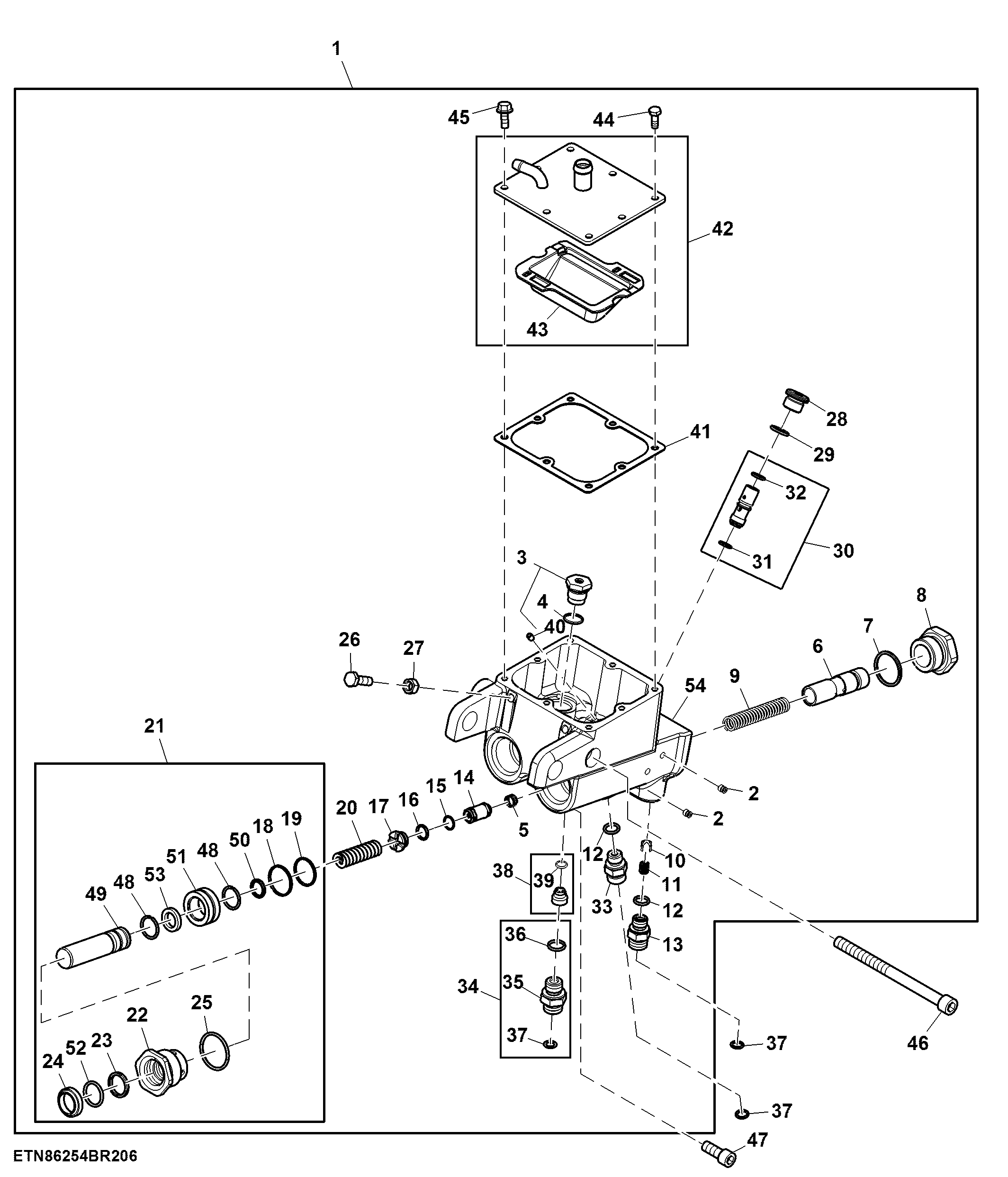

Power Fill Brake Valve, W/ Standard Brake Light Switch

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL211006	1	Valve	ORDER AL224567
1	AL224567	1	Valve	Power Fill Brake
1	AL154715	1	Valve Stack	SUB FOR AL224567
2	AL229146	2	Plug	-
3	AL113728	2	Pressure Relief Valve	2000 kPa
4	51M7045	2	O-Ring	19.300 X 2.200 mm
5	L113024	2	Compression Spring	-
6	L153564	1	Valve Spool	ORDER AL224567
6	L211353	2	Valve Spool	ORDER AL224567
7	51M7048	2	O-Ring	29.600 X 2.900 mm
8	L114137	2	Fitting Plug	-
9	L112778	2	Compression Spring	-
10	L154392	2	Poppet	-
11	L102649	2	Compression Spring	-
12	51M7041	3	O-Ring	11.300 X 2.200 mm
13	L102638	2	Fitting	-
14	AL113820	2	Pressure Relief Valve	8000 kPa
15	51M7074	2	O-Ring	10.300 X 1.200 mm
16	L78620	2	O-Ring	-
17	L175606	2	Pipe Plug	-
17	L114298	1	Pipe Plug	ORDER L175606
18	L174362	2	Seal	-
19	L174363	2	Snap Ring	-
20	L114297	2	Compression Spring	-
21	AL151512	2	Piston	-
22	L112781	2	Screw	-
23	L173615	2	Sealing Ring	-
24	L115682	2	Scraper Ring	-
25	51M7072	2	O-Ring	32.600 X 2.900 mm
26	19M7163	2	Cap Screw	M8 X 25
27	14M7273	2	Nut	M8
28	L41384	1	Pipe Plug	-
29	51M7043	1	O-Ring	15.300 X 2.200 mm
30	AL113726	1	Check Valve	Dischargeable
31	L53976	1	O-Ring	-
32	51M7073	1	O-Ring	11.100 X 1.600 mm
33	38H5002	1	Adapter Fitting	-
34	AL150581	1	Strainer	-
35	38H5037	1	Adapter Fitting	-
36	51M7042	1	O-Ring	13.300 X 2.200 mm
37	T77613	4	O-Ring	-
38	AL150109	1	Check Valve	-
39	L11698	1	O-Ring	-
40	AL116214	1	Filter	-
41	L113190	1	Gasket	-
42	AL206812	1	Cover	Brake Valve SUB FOR AL117230
43	L113186	1	Pan	-
44	19M7560	6	Cap Screw	M6 X 16
45	19M7775	2	Screw	M6 X 16
46	19M8696	1	Screw	M12 X 160
47	19M8823	1	Screw	M12 X 35
48	L114256	4	Snap Ring	-
49	L114299	2	Piston	-
50	L114482	2	O-Ring	-
51	L112780	2	Sleeve	-
52	P47889	2	O-Ring	-
53	AL112725	2	O-Ring	-
54	L114241	1	Housing	ORDER AL224567

Power Fill Brake Valve, W/ Standard Brake Light Switch
