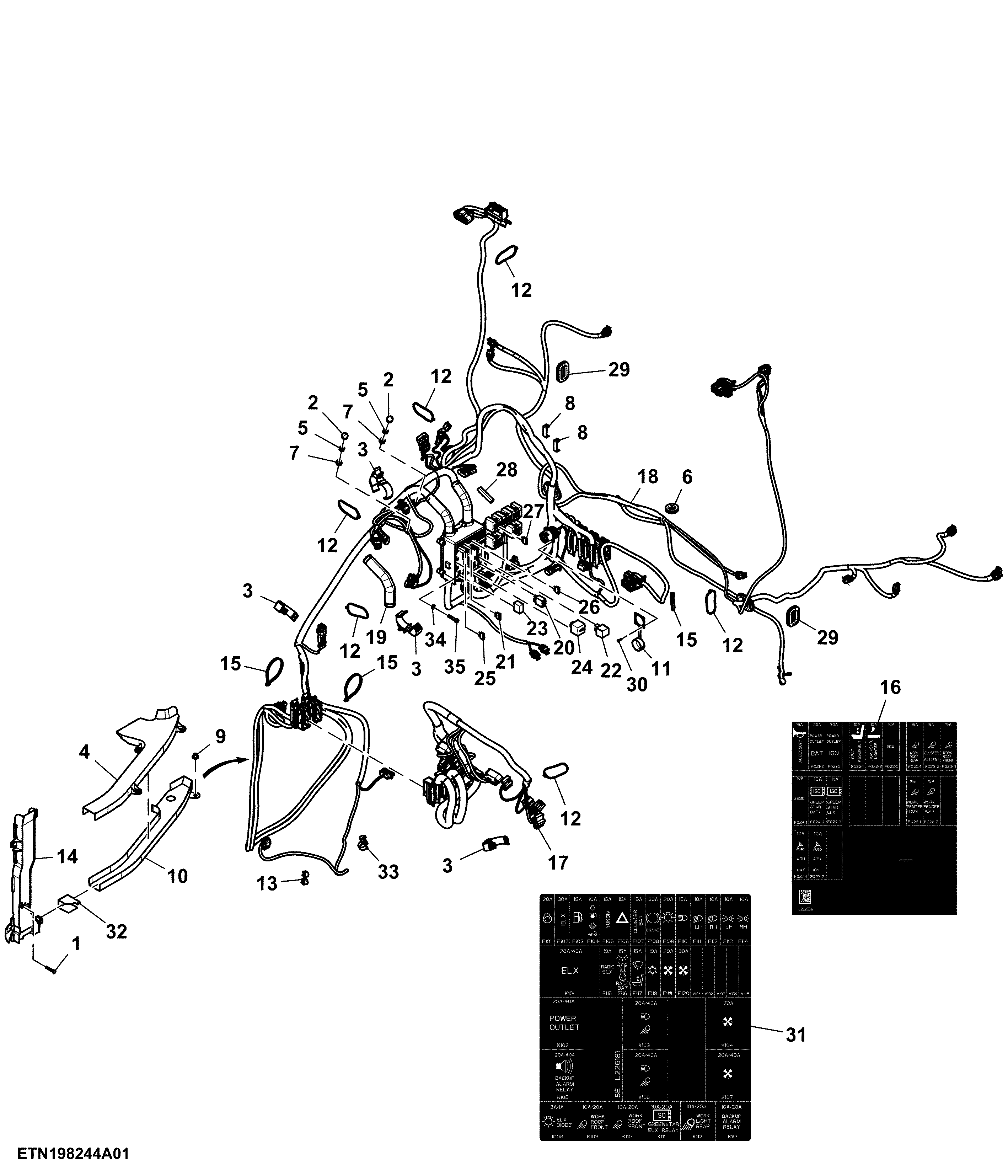

Cab Wiring Harness (1/6) (010000 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7317	1	Screw	M5 X 30
2	L32394	2	Cap	-
3	L113094	4	Clamp	-
4	L175842	1	Channel	-
5	14M7273	2	Nut	M8
6	L79337	1	Grommet	-
7	24M7055	2	Washer	8.400 X 16 X 1.600 mm
8	L154332	2	Clamp	-
9	L40924	3	Nut	-
10	L175841	1	Channel	-
11	L156796	1	Plug	-
12	L41858	10	Tie Band	-
13	AL173227	1	Clip	-
14	L170967	1	Channel	-
15	R44302	3	Tie Band	-
16	L222556	1	Label	Load Center 2
17	AL232208	1	Wiring Harness	Front Console
18	AL233243	1	Wiring Harness	Cab
19	L79880	2	Guide	-
20	AL76702	5	Relay	10 A
21	57M7121	15	Fuse	10 A
22	AL207376	1	Relay	70 A
23	AL152098	1	Diode Holder	-
24	AL77324	6	Relay	40 A
25	57M7120	5	Fuse	20 A
26	99M7065	12	Fuse	15 A
27	57M7146	5	Fuse	30 A
28	L152663	1	Weatherstrip	LGTH= 90 mm
29	L78028	2	Grommet	-
30	37M7095	4	Screw	-
31	L226181	1	Label	Load Center 1
32	L166759	1	Clamp	-
33	L171496	1	Clamp	-
34	24M7244	8	Washer	6.400 X 12 X 1.600 mm
35	19M8263	8	Screw	M6 X 30

Cab Wiring Harness (1/6) (010000 - )
