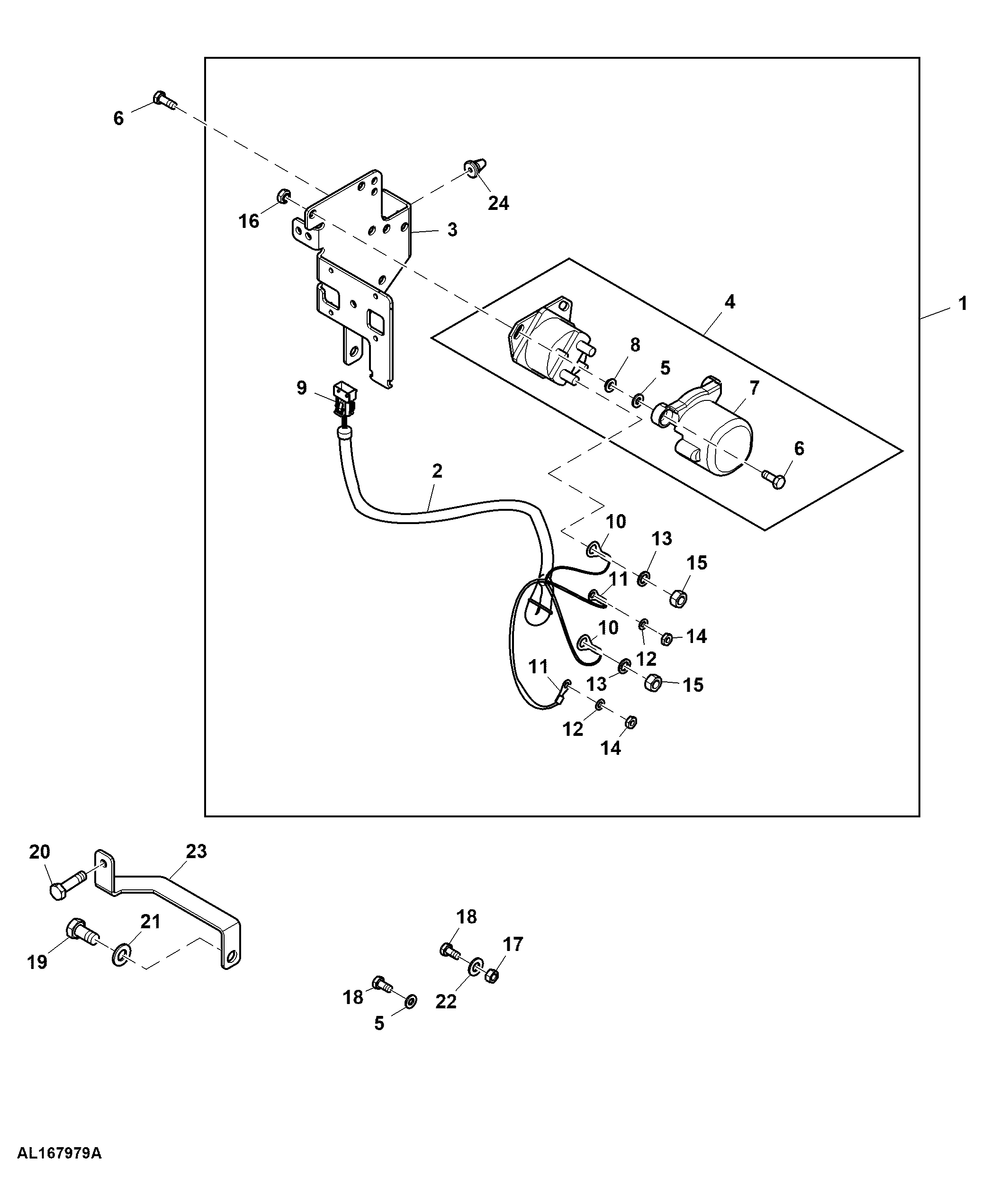

Wiring Harness, Engine Power Link, W/O Heater ( - 009999)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL165804	1	Wiring Harness	Engine Power Link
2	AL164627	1	Wiring Harness	-
3	L165965	1	Bracket	Fuse and Relays
4	RE164448	1	Starter Relay	-
5	24M7054	3	Washer	6.400 X 12 X 1.600 mm
6	19M7560	3	Cap Screw	M6 X 16
7	L110306	1	Guard	-
8	L80303	1	Washer	-
9	57M8068	1	Elec. Connector Housing	Engine to Power Link X547M
9	57M7399	4	Elec. Connector Seal	Cavity 1, 2, 3, 10
9	57M8080	1	Elec. Connector Accessory	-
9	57M8074	1	Elec. Connector Terminal	-
9	57M7401	6	Elec. Connector Cavity Plug	Cavity 4, 5, 6, 7, 8, 9
10	57M7348	2	Elec. Connector Terminal	Starter Relay X103-4
11	57M7053	2	Elec. Connector Terminal	Starter Relay X103-2
12	12H295	2	Lock Washer	0.190"
13	12M7122	2	Lock Washer	8.400 mm
14	14H631	2	Nut	0.190"
15	14H785	2	Nut	5/16"
16	14M7255	2	Nut	M6
17	14M7272	1	Nut	M6
18	19M6614	2	Cap Screw	M6 X 12
19	19M7166	1	Cap Screw	M10 X 20
20	19M7513	1	Cap Screw	M8 X 30
21	24M7028	1	Washer	10.500 X 20 X 2 mm
22	24M7055	1	Washer	8.400 X 16 X 1.600 mm
23	L154530	1	Reinforcement	-
24	L80188	1	Plug	-

Wiring Harness, Engine Power Link, W/O Heater ( - 009999)
