Console Controls / Switches, OOS ( - 009999)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE61717	1	Rotary Switch	W/ Body Ground
2	A4827R	1	Washer	-
3	R115974	1	Nut	-
4	RE183935	1	Key	-
5	L170906	1	Label	Starter Switch
6	L114509	1	Plug	-
7	AL155612	1	Toggle/Rocker Switch	Rear Work Lights
8	AL155611	1	Toggle/Rocker Switch	Front Work Lights
9	AL174155	1	Toggle/Rocker Switch	Hazard Light
10	AL174156	1	Toggle/Rocker Switch	High/Low Beam
11	AL76568	1	Knob	-
12	R44165	1	Lock Nut	-
13	AL220391	1	Switch	Rotary Switch SUB FOR AL36529
14	37M7360	2	Screw	-
15	AL35179	1	Switch	Turn Signal Lamp
16	AL157644	1	Indicator Lamp	-
17	L37489	1	Handle	-
18	21M7290	1	Screw	M3 X 35
19	L176391	1	Label	Light Switch
20	L102358	1	Plug	-
21	57M7120	1	Fuse	20 A
22	AL76702	1	Relay	10 A
23	57M7260	1	Elec. Connector Housing	-
23	57M7291	1	Electrical Connector Assy	-
23	R104846	6	Elec. Connector Terminal	-
23	57M7258	1	Elec. Connector Seal	-

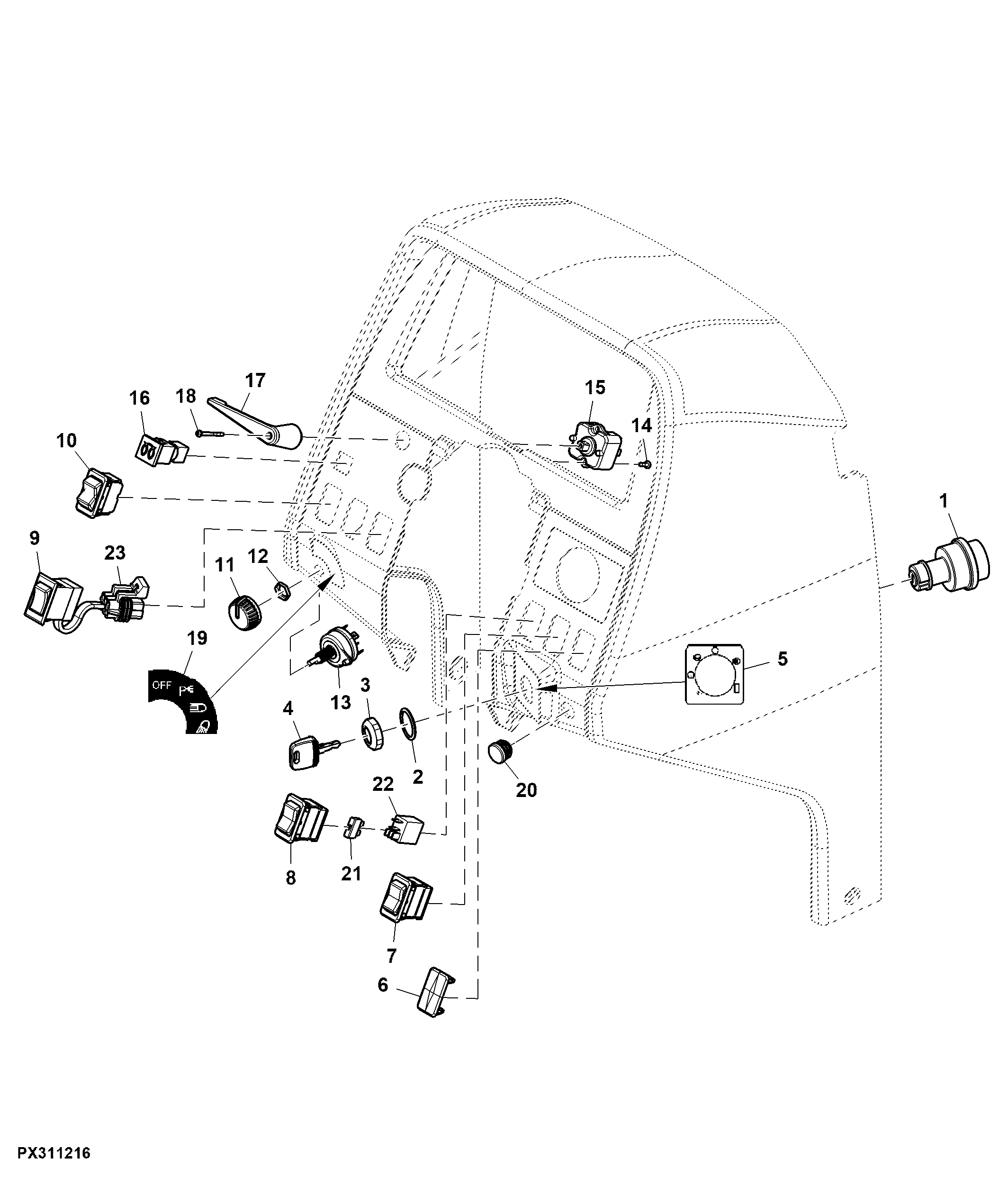

Console Controls / Switches, OOS ( - 009999)

Нет текстового описания
