Hydraulic Hoses, Steering Control Unit Input, 4 Cylinder ( - 003000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L114539	1	Grommet	-
2	AL163565	1	Hydraulic Hose	-
3	AL115334	1	Hydraulic Hose	-
4	T77613	1	O-Ring	-
5	AL212943	1	Clamp	-
6	L102007	4	Grommet	-
7	AL150529	2	Hydraulic Hose	LGTH = 1500 mm
8	AL157571	1	Hydraulic Hose	LGTH = 2200 mm
9	L41980	1	Clamp	-
10	19M8263	1	Screw	M6 X 30
11	R50454	2	Clamp	-
12	24M7055	2	Washer	8.400 X 16 X 1.600 mm
13	37M7059	1	Screw	M5 X 12
14	19M7660	2	Screw	M8 X 20
15	37M7104	2	Screw	M6 X 30
16	AL153850	4	Isolator	-
17	24M7139	1	Washer	6.400 X 18 X 1.600 mm
18	AL169907	1	Clamp	-
19	AL201349	1	Bracket	-

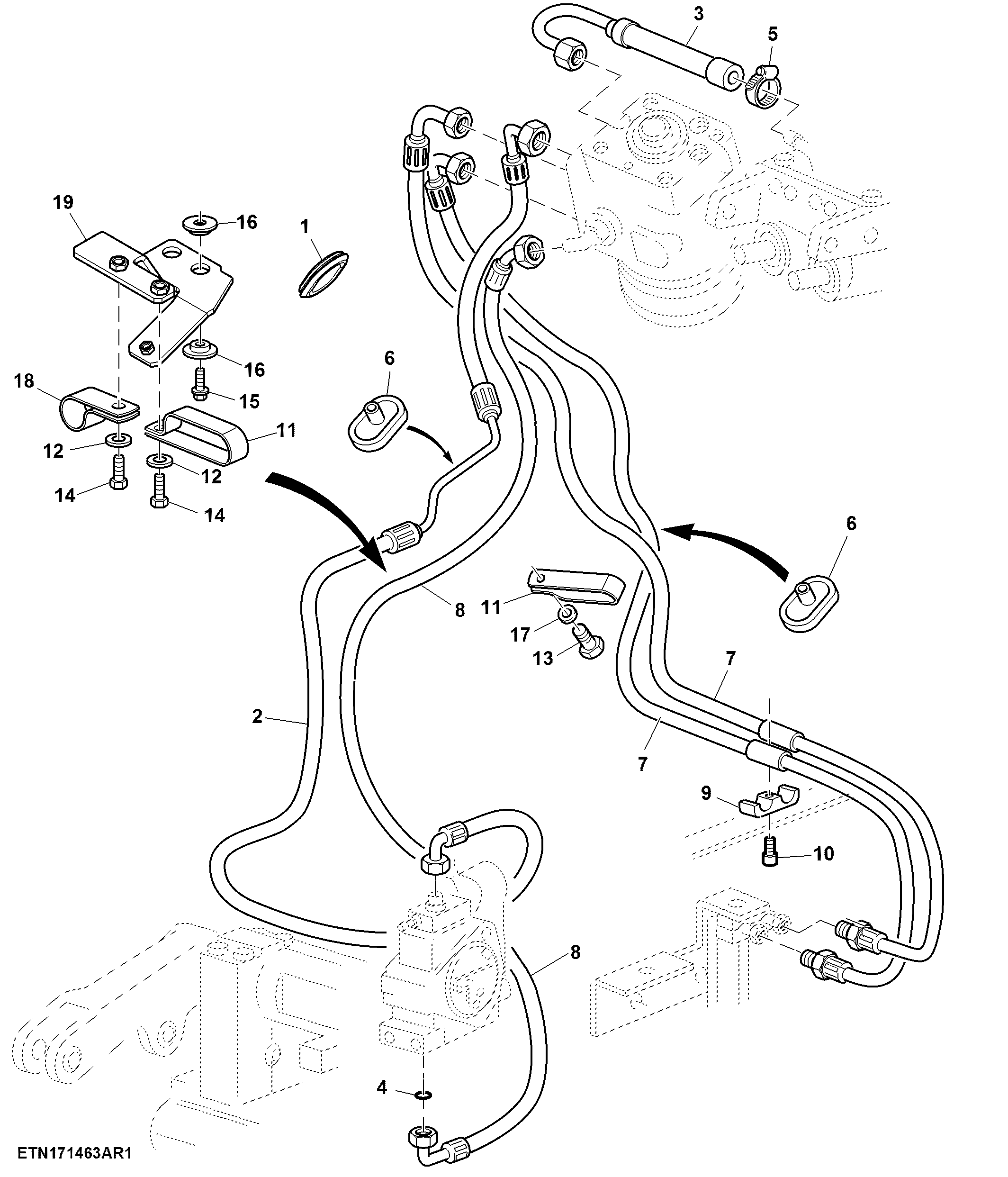

Hydraulic Hoses, Steering Control Unit Input, 4 Cylinder ( - 003000)

Нет текстового описания
