Открытый узел

Hydraulic Oil Lines / Hoses / Fittings, Multi Coupler, 2 Functions

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L219698	1	Bracket	ORDER L221576
1	L221576	1	Bracket	-
2	19M7164	1	Cap Screw	M8 X 50
3	14M7273	1	Nut	M8
4	AL232590	1	Oil Line	SUB FOR AL226723, AL223639
5	38H5076	4	Adapter Fitting	-
6	51M7045	4	O-Ring	19.300 X 2.200 mm
7	T77857	4	O-Ring	-
8	L167530	2	Clamp	-
9	AL232592	1	Oil Line	SUB FOR AL226725, AL223641
10	AL232589	1	Oil Line	SUB FOR AL226722, AL223638
11	AL232591	1	Oil Line	SUB FOR AL226724, AL223640
12	L167533	2	Strap	-
13	19M7784	1	Screw	M10 X 20
14	AL224805	4	Hydraulic Hose	LGTH = 976 mm, MARKED AL224805

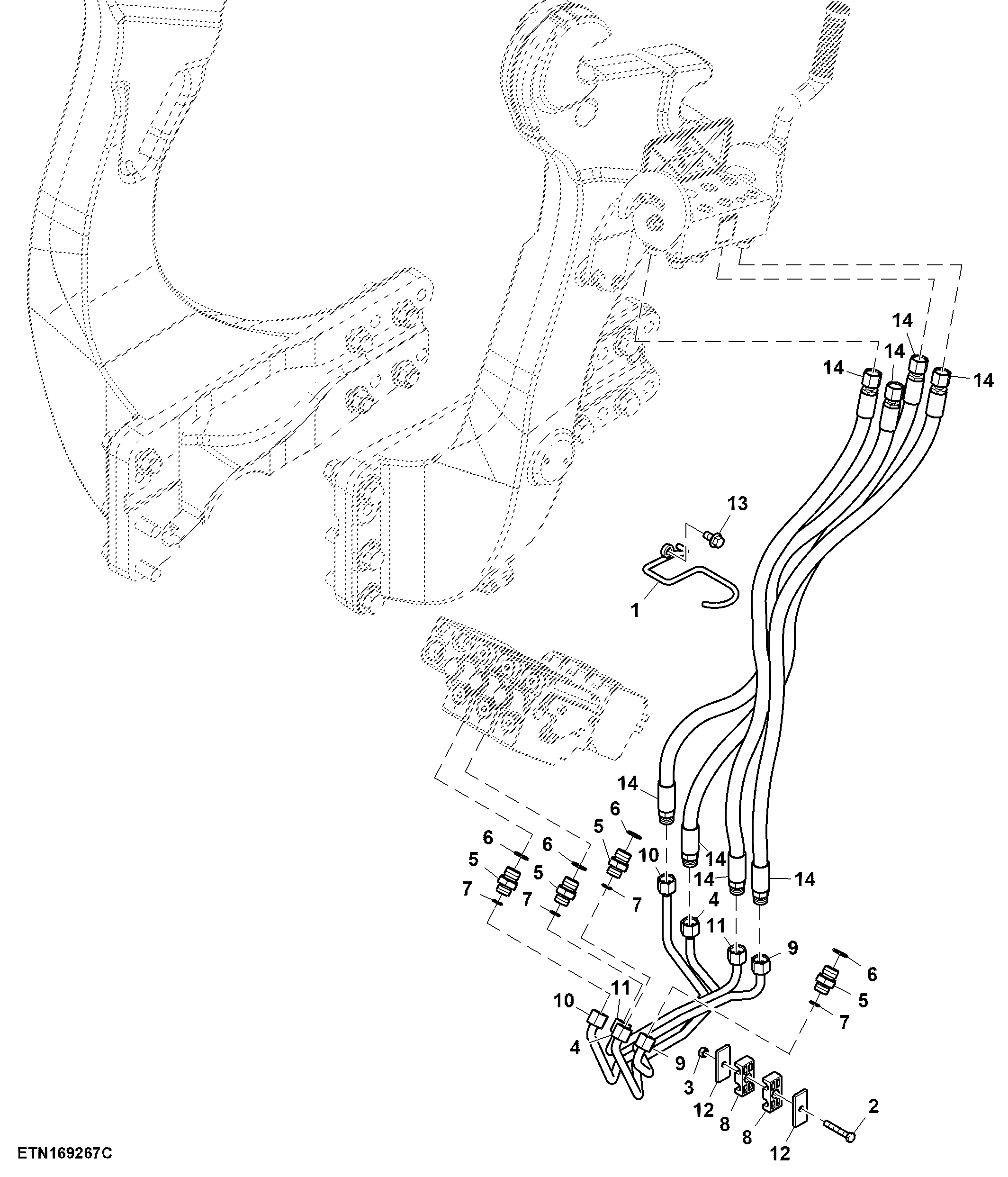

Hydraulic Oil Lines / Hoses / Fittings, Multi Coupler, 2 Functions

Нет текстового описания
