Открытый узел

Range Shift / Speed Control, W/ 5-Range, AutoQuad™, W/ Hand Clutch, W/ Armrest

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7184	1	Bolt	M8 X 20
2	19M9260	1	Screw	M5 X 6
3	03M7183	5	Bolt	M8 X 16
4	AL174967	1	Toggle/Rocker Switch	Front-Wheel Drive Switch with Auto Function
5	AL177573	1	Guide	-
6	L155807	1	Support	-
7	L155832	1	Pin Fastener	-
8	L155835	1	Extension Spring	-
9	L157491	1	Bracket	-
10	L164889	1	Support	-
11	L164890	1	Guide	-
12	14M7416	6	Flange Nut	M8
13	AL162791	2	Guide	-
14	19M7865	3	Screw	M8 X 16
15	37M7179	8	Screw	-
16	19M6614	4	Cap Screw	M6 X 12
17	24M7139	4	Washer	6.400 X 18 X 1.600 mm
18	24M7146	6	Washer	4.300 X 12 X 1 mm
19	24M7047	1	Washer	13 X 24 X 2.500 mm
20	AL159541	1	Sensor	Hand Throttle Potentiometer
21	L110245	1	Seal	-
22	L157145	1	Flange	-
23	L157147	1	Shaft	-
24	L157148	1	Cover	-
25	L157149	1	Washer	-
26	L157150	1	Washer	-
27	L157151	1	Compression Spring	-
28	L165915	1	Knob	-
29	L166889	1	Wheel	-
30	14M7264	2	Lock Nut	M4
31	19M9158	2	Screw	M4 X 40
32	99M7011	1	Plug	-
33	L213268	1	Stop	-
34	57M7257	1	Elec. Connector Housing	-

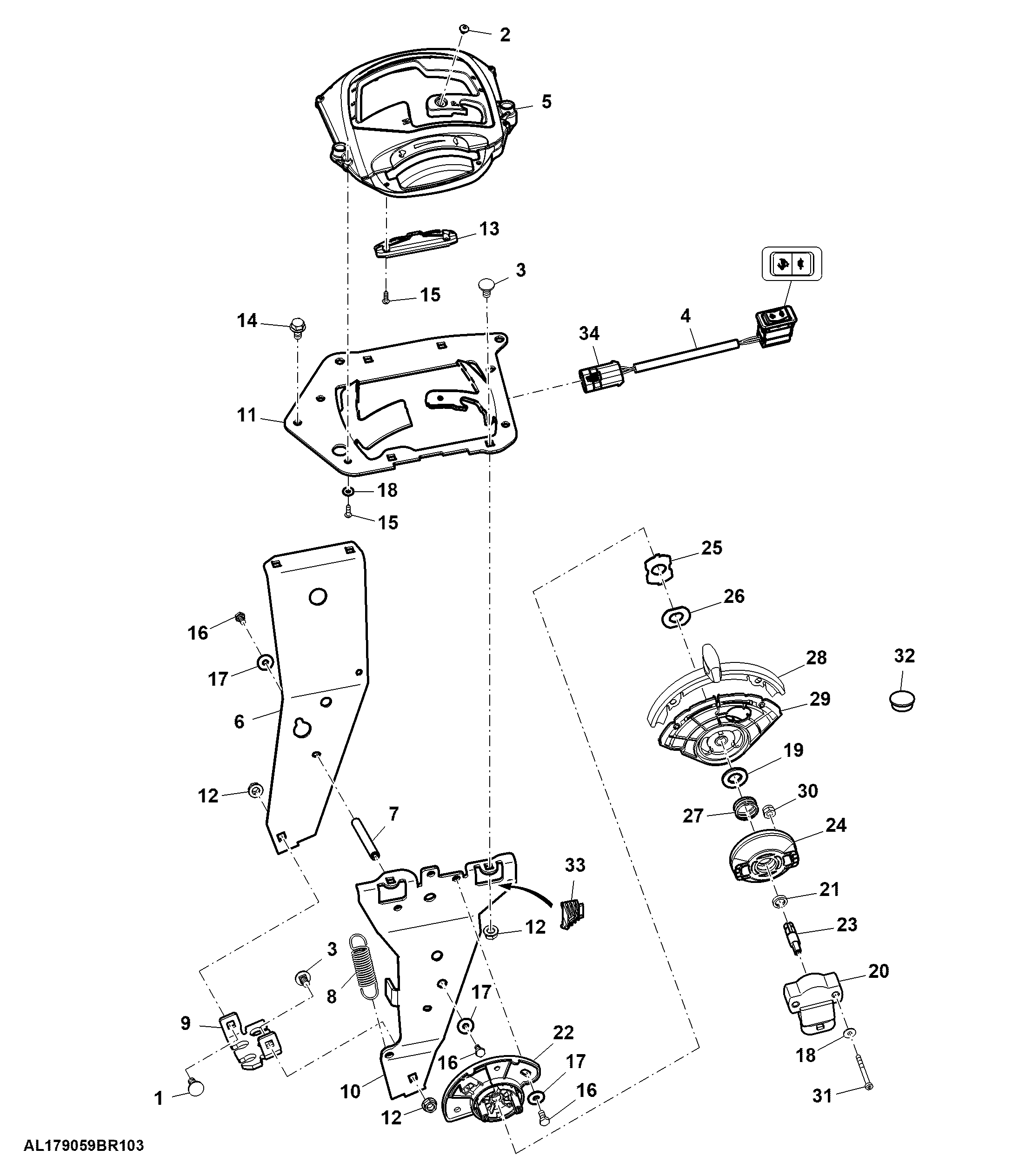

Range Shift / Speed Control, W/ 5-Range, AutoQuad™, W/ Hand Clutch, W/ Armrest
