Wiring Harness, Front Chassis, W/O Front Controller

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL212152	1	Wiring Harness	-
2	AH78237	2	Clamp	-
3	14M7298	6	Flange Nut	M8
4	R44302	8	Tie Band	-
5	L206646	2	Tie Band	-
6	L173956	4	Clamp	-
7	AL159725	2	Clamp	-
8	L155583	5	Clamp	-
9	L206205	3	Clamp	-
10	AH96317	1	Clip	-
11	R264173	1	Bolt	-
12	L152663	2	Weatherstrip	LGTH = 90 mm
13	L211510	1	Retainer	-
14	19M7774	1	Screw	M6 X 12
15	14M7303	2	Flange Nut	M6
16	L205153	1	Retainer	-
17	L205154	1	Cover	-
18	L113415	2	Screw	-
19	L209723	3	Screw	-
20	L210308	3	Bushing	-
21	AL203608	1	Wiring Harness	-
22	AZ101486	1	Clip	-
23	AL215069	1	Wiring Harness	-

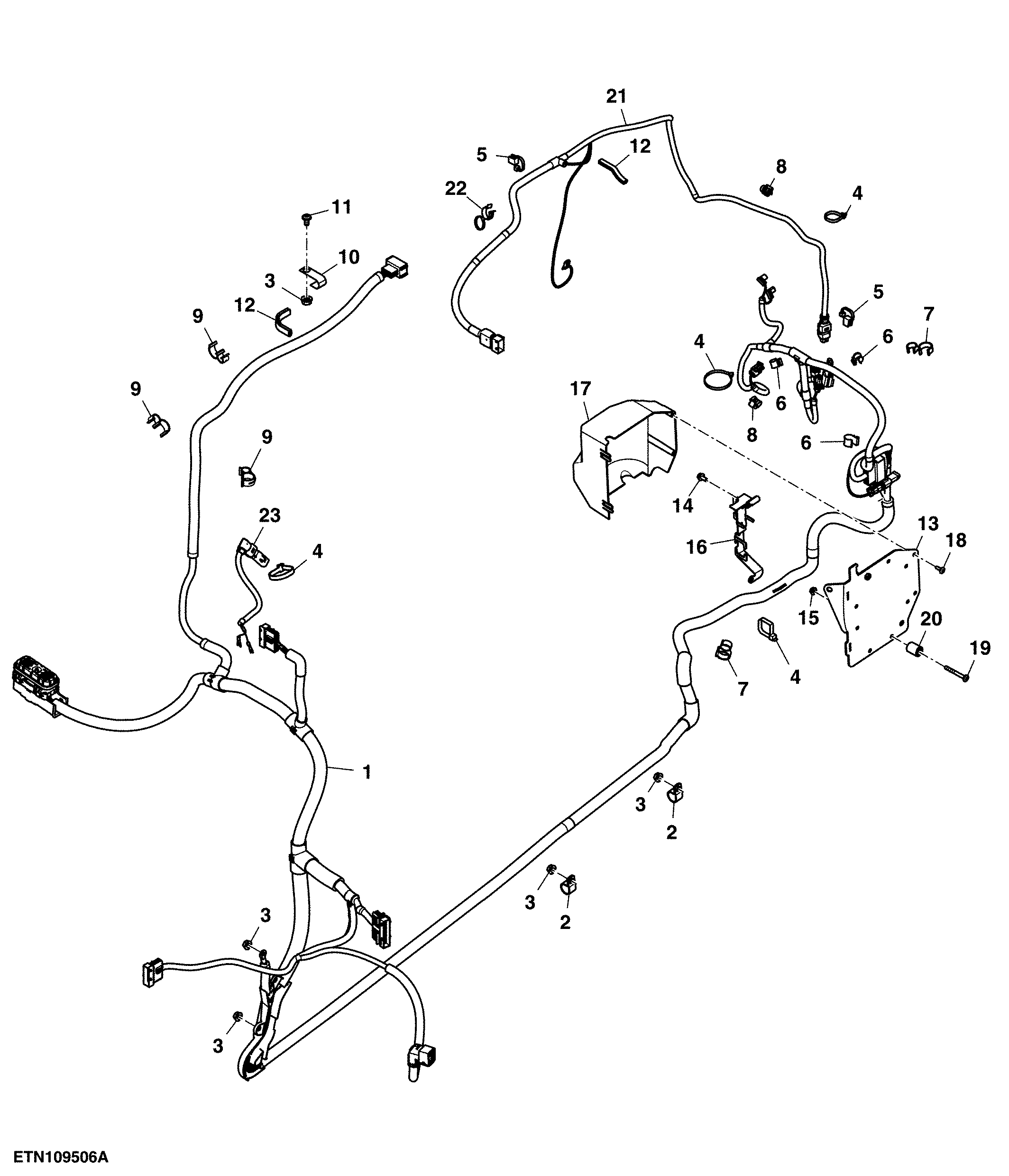

Wiring Harness, Front Chassis, W/O Front Controller
