Открытый узел

Range Shift, PowrQuad™, W/ 5-Ranges

Range Shift, PowrQuad™, W/ 5-Ranges

Range Shift, PowrQuad™, W/ 5-Ranges

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

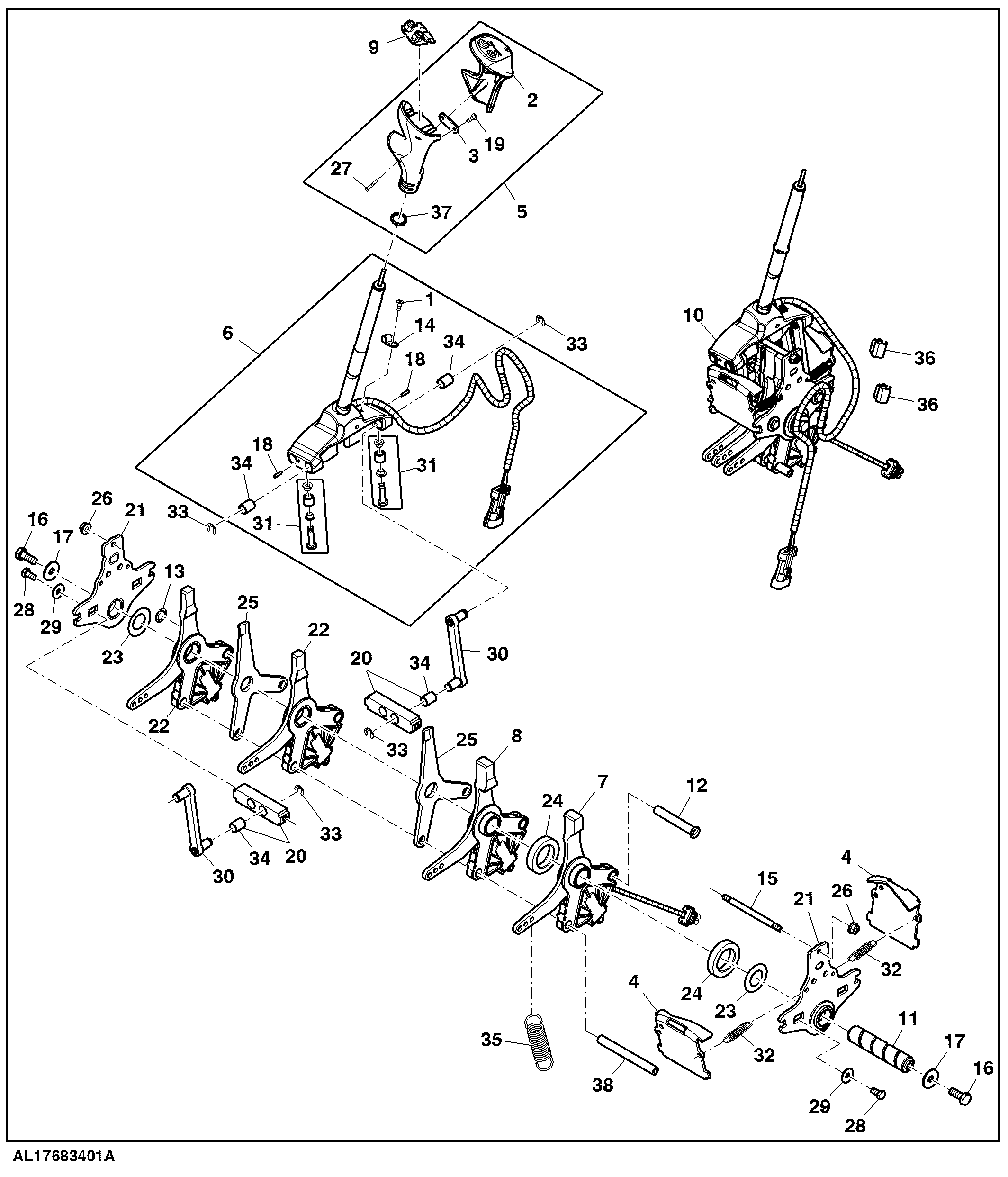

Range Shift, PowrQuad™, W/ 5-Ranges

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9058	1	Screw	M4 X 10
2	AL162998	1	Grip	ORDER AL208095
2	AL208095	1	Grip	-
3	AL201259	1	Clamp	SUB FOR AL163484 ; INCLUDES (2) 37M7348
4	AL163492	1	Cam Kit	-
5	AL167625	1	Grip	-
6	AL174804	1	Shifter Rod	-
7	AL176298	1	Quadrant	5 mA, S114; Park Lock Switch (Version 1)
8	AL176301	1	Quadrant	-
9	L168076	1	Switch	-
10	AL177359	1	Quadrant	-
11	L155831	1	Pin Fastener	-
12	L155834	1	Rivet	-
13	L157330	1	Lock Washer	-
14	L157438	1	Clip	-
15	L166436	1	Stud	-
16	19M7139	2	Cap Screw	M8 X 20
17	24M7207	2	Washer	8.400 X 24 X 2 mm
18	34M7159	2	Spring Pin	3 X 12 mm
19	37M7348	2	Screw	-
20	AL162922	2	Beam	INCLUDES (2) L152269
21	AL166673	2	Side Wall	-
22	AL176302	2	Quadrant	-
23	L153917	2	Disk Spring	-
24	L156750	2	Washer	-
25	L172360	2	Lever	-
26	L173755	2	Nut	-
27	37M7389	3	Screw	-
28	19M6614	4	Cap Screw	M6 X 12
29	24M7139	4	Washer	6.400 X 18 X 1.600 mm
30	AL158176	4	Lever	-
31	AL162790	4	Pin & Bushing Kit	-
32	L158581	4	Extension Spring	-
33	40M7042	8	Snap Ring	-
34	L152269	8	Bushing	-
35	L155835	1	Extension Spring	-
36	L153804	2	Clip	-
37	L53890	1	O-Ring	-
38	L155832	1	Pin Fastener	-
