Control, Mechanical SCV 1st, 2nd, 3rd, W/ Joystick, W/ Armrest

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L168683	1	Pin Fastener	-
2	AL215037	1	Lever	(W/ SCV Position 3) SUB FOR AL209897
3	L170554	3	Screw	-
4	24M7244	3	Washer	6.400 X 12 X 1.600 mm
5	14M7350	3	Lock Nut	M6
6	12M7150	3	Disk Spring	7.200 X 14 X 0.800 mm
7	AL215034	1	Quadrant	SUB FOR AL201077
8	L168546	3	Bushing	-
9	AL215036	1	Lever	(W/ SCV Position 2) SUB FOR AL209895
10	AL215033	1	Quadrant	SUB FOR AL207092
11	AL215035	1	Lever	(W/ SCV Position 1) SUB FOR AL209893
12	AL215032	1	Quadrant	SUB FOR AL201078
13	L201726	1	Frame	-
14	L201151	1	Guide	-
15	L201727	1	Latch	(W/ SCV Position 1)
16	L201728	1	Latch	(W/ SCV Position 2)
17	L201729	1	Latch	(W/ SCV Position 3)
18	37M7348	8	Screw	-
19	L207519	3	Compression Spring	-
20	L77747	3	Knob	-
21	L171710	1	Ring	(Green)
22	L171711	1	Ring	(Blue)
23	L171712	1	Ring	(Brown)
24	14M7396	3	Lock Nut	M8
25	L171481	3	Insert	-
26	L171518	1	Holder	-
27	19M7865	2	Screw	M8 X 16
28	99M7011	2	Plug	-

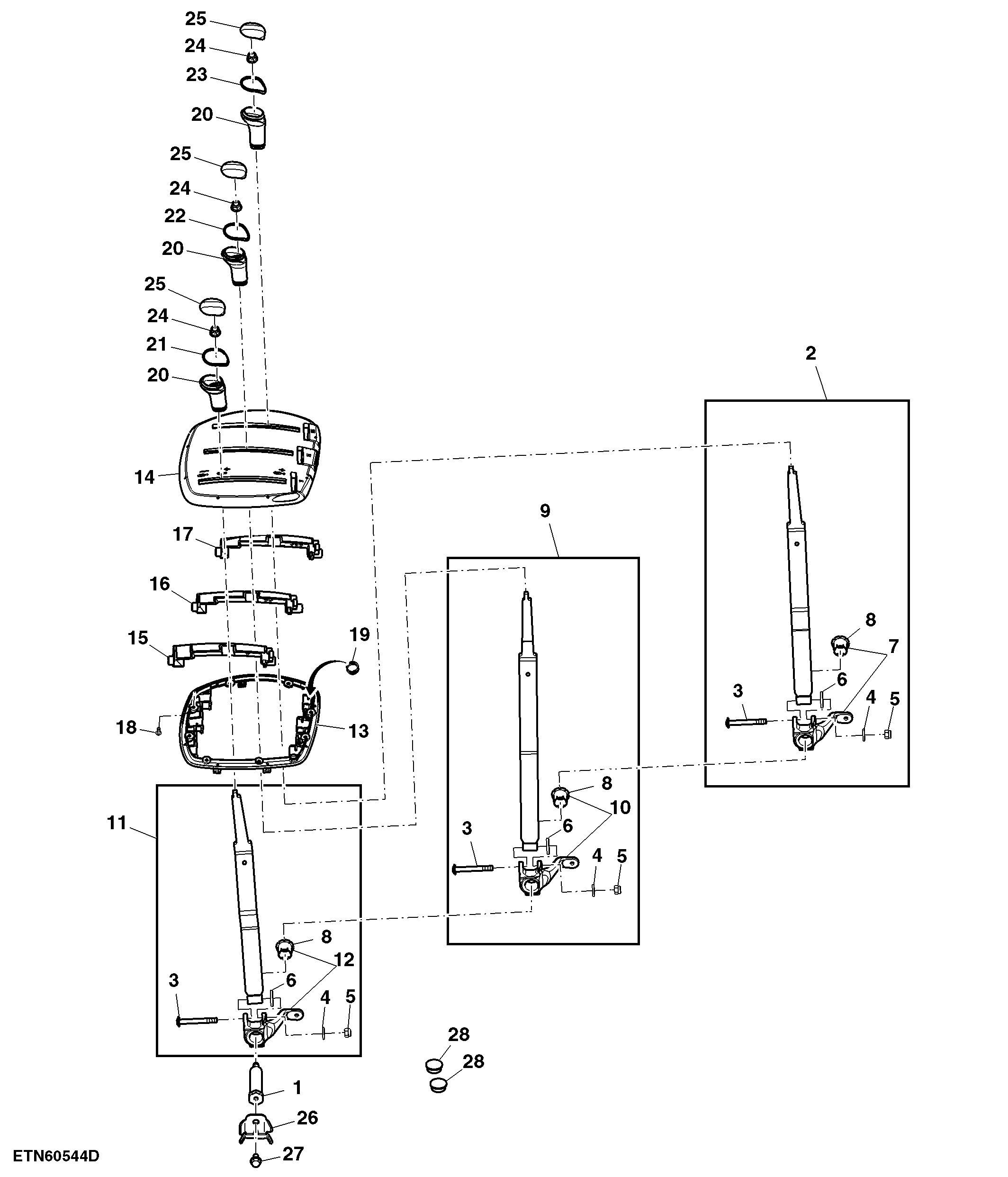

Control, Mechanical SCV 1st, 2nd, 3rd, W/ Joystick, W/ Armrest

Нет текстового описания
