Открытый узел

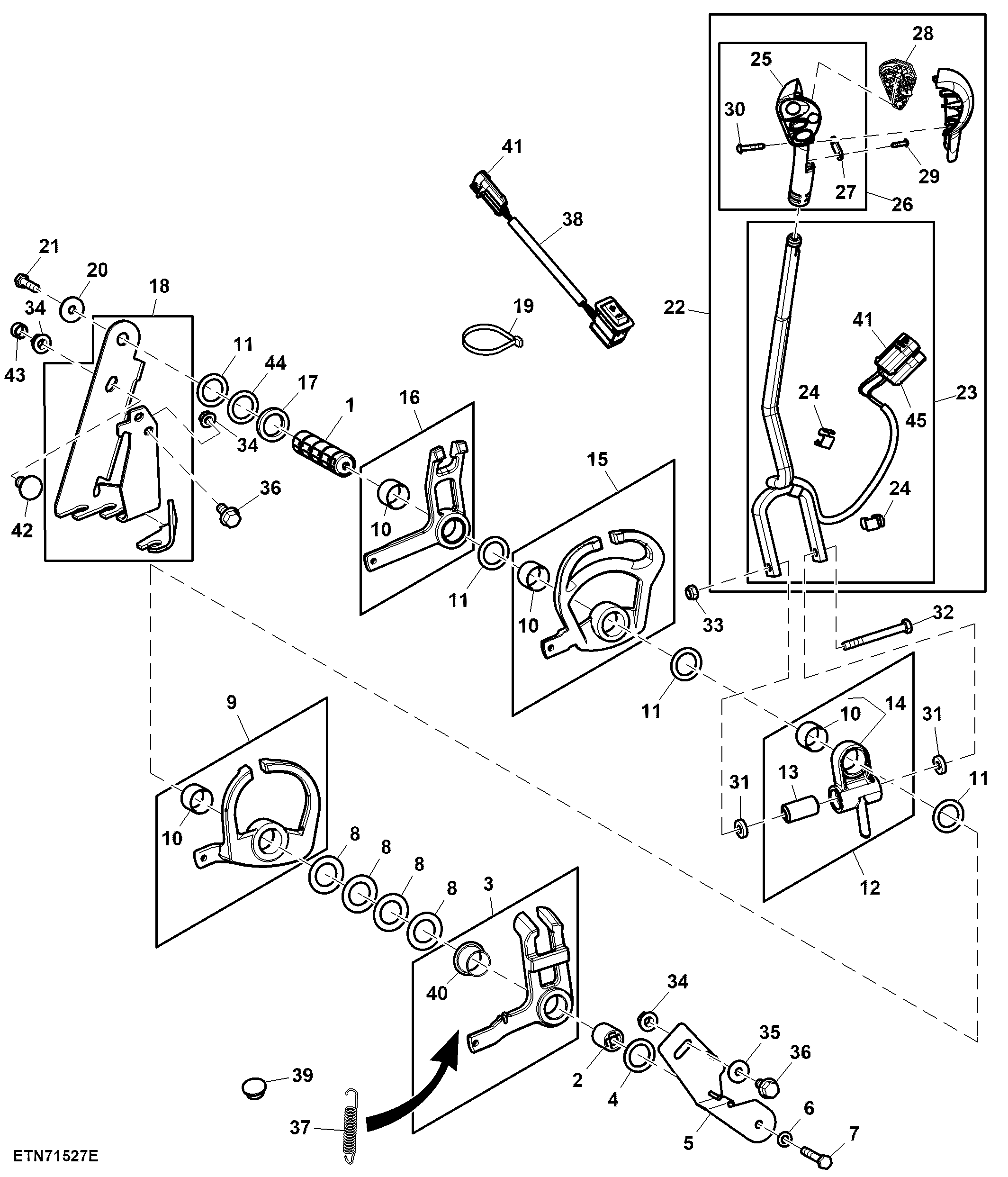

Range Shift, AutoQuad™ PLUS, W/ 5/6-Ranges, W/ Hand Clutch

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L113994	1	Pin Fastener	-
2	L116303	1	Bushing	-
3	AL206877	1	Quadrant	-
4	L201508	1	Washer	-
5	AL161077	1	Stop	-
6	24M7055	1	Washer	8.400 X 16 X 1.600 mm
7	L157701	1	Cap Screw	-
8	L112469	4	Shim	-
9	AL117582	1	Quadrant	-
10	R198159	4	Bushing	-
11	L77963	1	Washer	TK = 2.0 mm
12	AL110860	1	Support	-
13	AL80994	1	Isolator	-
14	AL112614	1	Support	-
15	AL117583	1	Quadrant	-
16	AL200297	1	Quadrant	-
17	L113225	1	Washer	-
18	AL110861	1	Support	-
19	L222108	2	Tie Band	-
20	24M7024	1	Washer	9 X 28 X 3 mm
21	M78508	1	Cap Screw	-
22	AL207821	1	Shifter	-
23	AL208711	1	Shifter	-
24	L203508	2	Clamp	-
25	AL208413	1	Grip	-
26	AL177953	1	Grip	-
27	AL201259	1	Clamp	-
28	AL181690	1	Switch	ORDER AL218978
28	AL218978	1	Switch	-
29	37M7348	2	Screw	-
30	37M7389	3	Screw	-
31	L79335	2	Washer	-
32	19M8403	1	Cap Screw	M8 X 75
33	14M7166	1	Lock Nut	M8
34	14M7416	4	Flange Nut	M8
35	24M7298	1	Washer	8.400 X 25 X 2 mm
36	19M7865	3	Screw	M8 X 16
37	L102451	1	Extension Spring	-
38	AL174967	1	Toggle/Rocker Switch	-
39	99M7057	1	Plug	-
40	L204982	1	Bushing	-
41	57M7257	2	Elec. Connector Housing	-
42	03M7184	1	Bolt	M8 X 20
43	L32394	1	Cap	-
44	L111987	1	Washer	25.500 X 36 X 1.500 mm (1.004" X 1.417" X 0.059")
45	57M7244	1	Elec. Connector Housing	-

Range Shift, AutoQuad™ PLUS, W/ 5/6-Ranges, W/ Hand Clutch
