Открытый узел

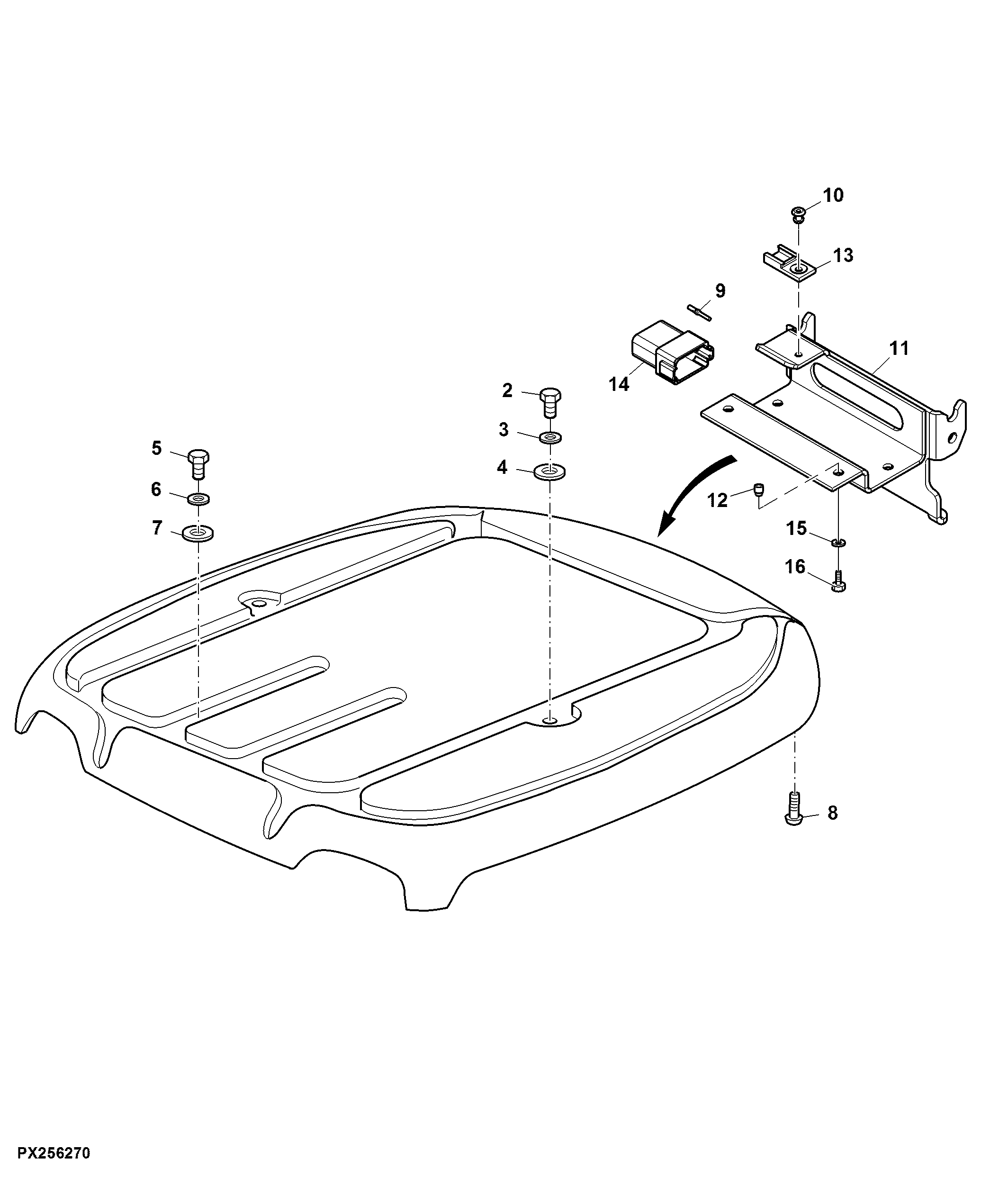

Outer Roof W/O Hatch (W/ CAB) ( - 009999)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL179948	1	Roof	(W/ GreenStar)
2	19M7481	2	Cap Screw	M16 X 80
3	24M7315	2	Washer	17 X 50 X 3 mm
4	L200226	2	Washer	-
5	37M7422	4	Screw	M6 X 70
6	24M7139	6	Washer	6.400 X 18 X 1.600 mm
7	L61335	4	Washer	-
8	L157372	14	Screw	-
9	R78069	12	Elec. Connector Cavity Plug	-
10	R54477	1	Rivet	-
11	AL177068	1	Bracket	-
12	L152460	4	Bushing	-
13	57M8439	1	Elec. Connector Accessory	-
14	57M7633	1	Electrical Connector Assy	-
15	24M7054	4	Washer	6.400 X 12 X 1.600 mm
16	19M7560	4	Cap Screw	M6 X 16

Outer Roof W/O Hatch (W/ CAB) ( - 009999)

Нет текстового описания
