Открытый узел

Hood, 6 Cylinder

Hood, 6 Cylinder

Hood, 6 Cylinder

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

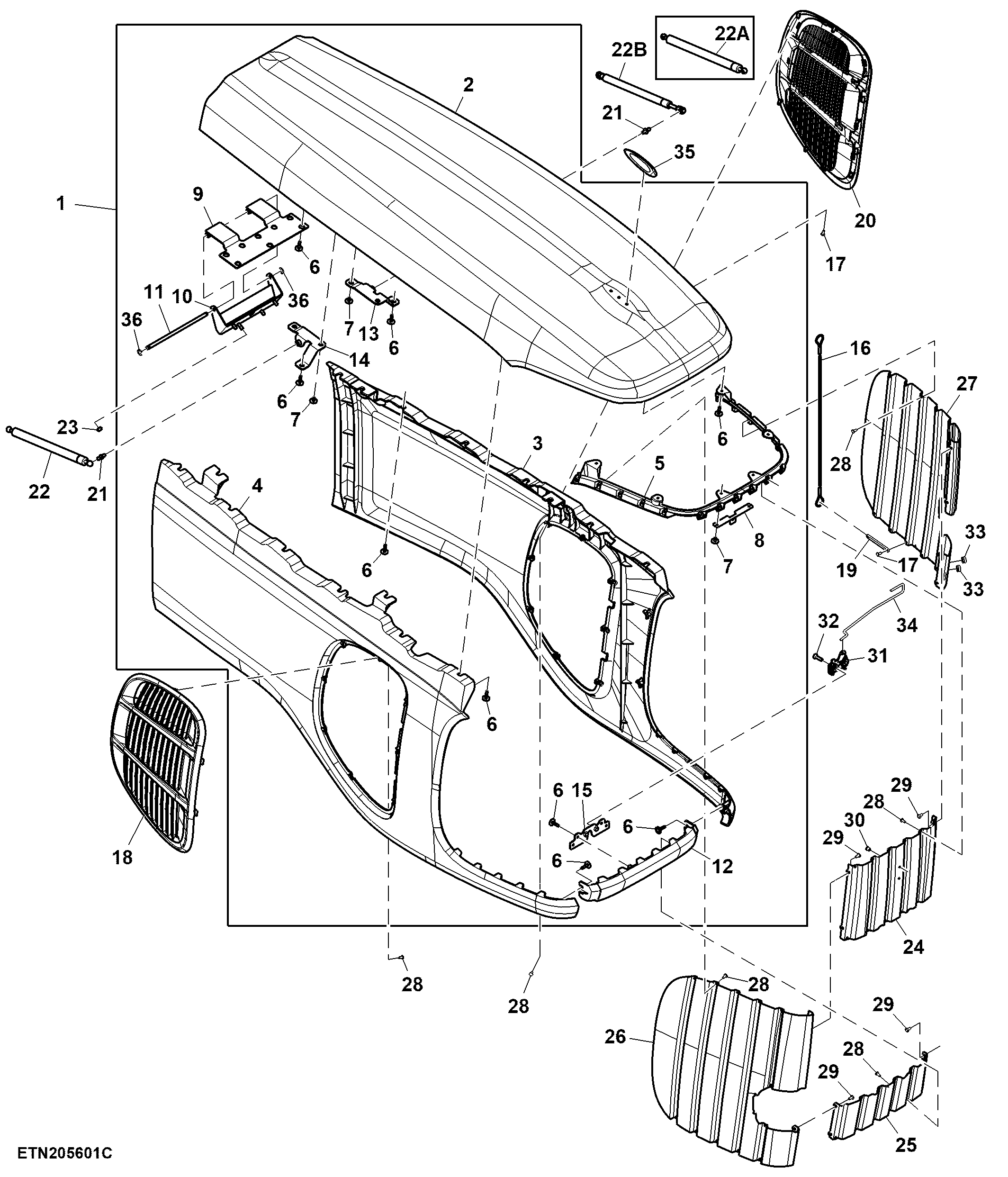

Hood, 6 Cylinder

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL220629	1	Hood	-
2	L203439	1	Hood	Top
3	L218091	1	Hood	LH
4	L218090	1	Hood	RH
5	L203443	1	Flange	-
6	R263120	38	Screw	-
7	L203490	6	Screw	-
8	L208337	1	Bracket	Wiring Harness
9	AL220630	1	Bracket	Rear
10	AL164643	1	Hinge	-
11	AL233270	1	Pin Fastener	-
12	L218258	1	Hood	Hood Chin
13	AL220632	1	Bracket	LH
14	AL220631	1	Bracket	RH
15	AL203843	1	Bracket	Latch
16	AL232046	1	Cable	LGTH = 650 mm, SUB FOR SJ293993
17	37M7181	4	Screw	-
18	AL174453	1	Louver	RH
19	L156573	1	Strap	-
20	AL174454	1	Louver	LH
21	R237474	2	Ball Stud	-
23	14M7273	4	Nut	M8
24	L157399	1	Grille	Upper
25	L155183	1	Grille	Lower
26	L155598	1	Grille	RH
27	L155599	1	Grille	LH
28	37M7240	46	Screw	-
29	16M7101	8	Rivet	5 mm
30	L111800	2	Socket	-
31	AL157575	1	Latch	-
32	19M8703	2	Screw	M8 X 30
33	L13325	2	Grommet	-
34	L153536	1	Rod	LGTH = 300 mm
35	R169906	1	Device	-
36	R30437	2	Snap Ring	-
22A	DQ61508	2	Gas Operated Cylinder	ORDER AL232813
22B	AL232813	2	Gas Operated Cylinder	-
