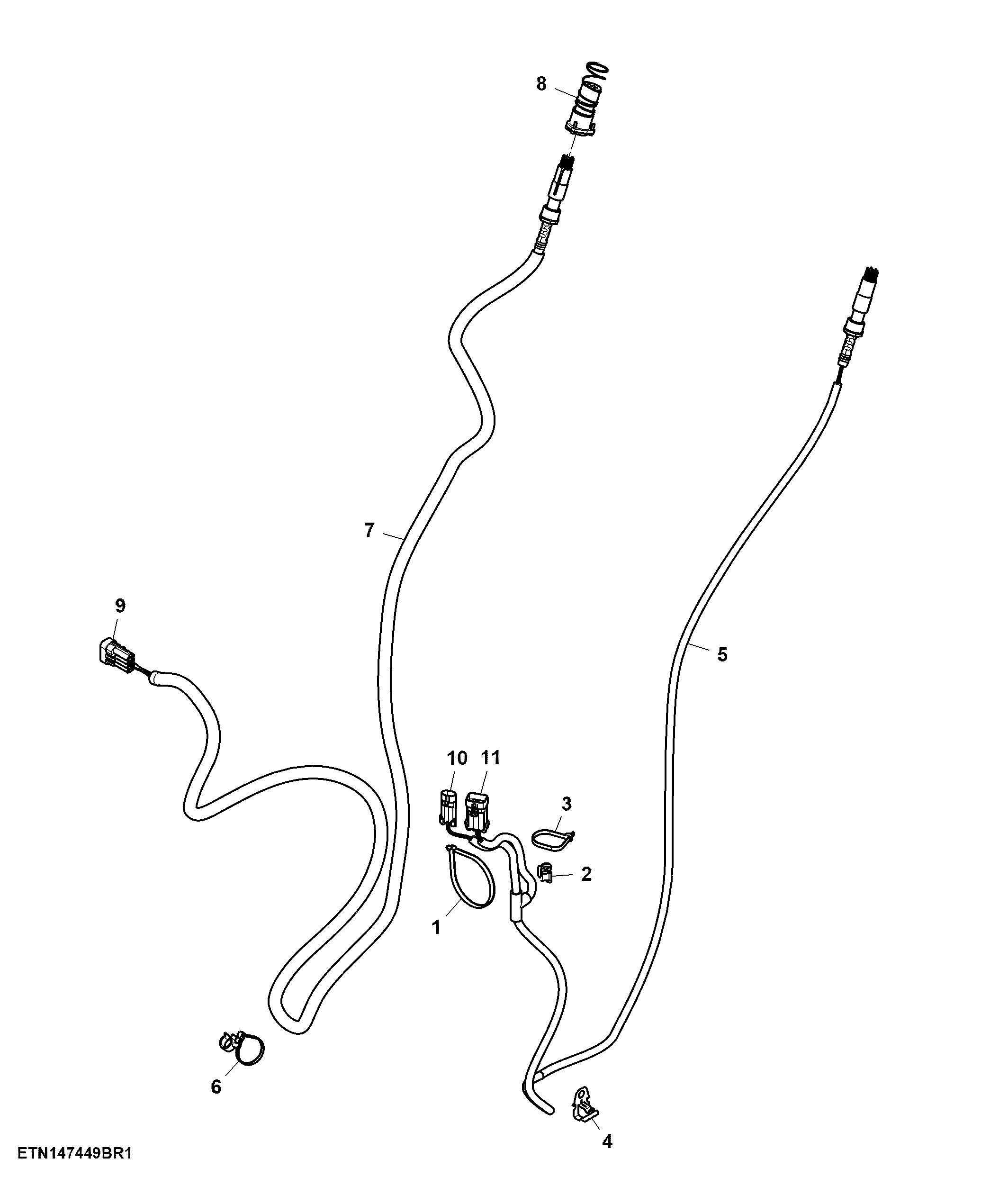

Wiring Harness, Hydraulic Quick Connect Coupler, W/ Memory Function (673929 - 924526)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L210204	1	Tie Band	-
2	L155583	1	Clamp	-
3	R44302	2	Tie Band	-
4	L154171	1	Clip	-
5	DC214930	1	Wiring Harness	-
6	L210203	2	Clip	-
7	AL213621	1	Wiring Harness	-
8	DC216032	1	Electrical Connector Assy	-
9	57M7252	7	Elec. Connector Terminal	Cavity A, B, C, D, E, F, G
9	57M7259	1	Elec. Connector Seal	Cavity H
9	57M9215	7	Elec. Connector Seal	Cavity A, B, C, D, E, F, G
9	57M7296	1	Elec. Connector Accessory	-
9	57M7264	1	Elec. Connector Housing	Connection Point between Wiring Harnesses W751 and W921, X1169M
10	57M7985	1	Electrical Connector Assy	Switch for Dampening, XL423M
10	57M7289	1	Elec.Connect Locking Device	-
10	R104919	2	Elec. Connector Terminal	Cavity 1, 2
10	57M7258	2	Elec. Connector Seal	Cavity 1, 2
11	57M7263	1	Elec. Connector Housing	XL312M
11	57M7291	1	Electrical Connector Assy	-
11	R104919	4	Elec. Connector Terminal	Cavity 1, 2, 4, 5
11	57M7258	4	Elec. Connector Seal	Cavity 1, 2, 4, 5

Wiring Harness, Hydraulic Quick Connect Coupler, W/ Memory Function (673929 - 924526)
