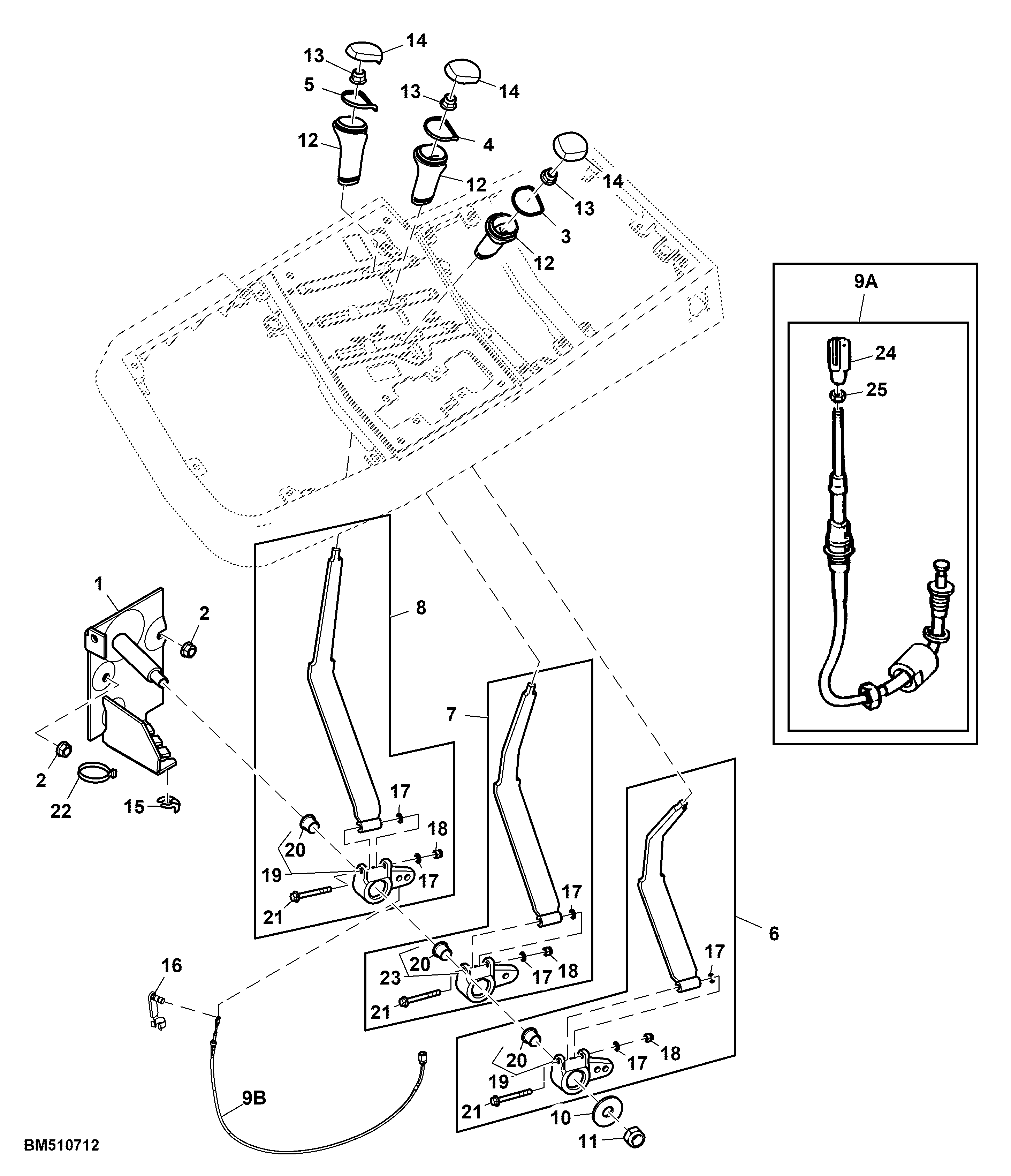

SCV Control Levers, Position I, II and III

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL76483	1	Support	-
2	14M7416	3	Flange Nut	M8
3	L171710	1	Ring	Green
4	L171711	1	Ring	Blue
5	L171712	1	Ring	Brown
6	AL173414	1	Lever	SCV Lever Position I
7	AL173415	1	Lever	SCV Lever Position II
8	AL173416	1	Lever	SCV Lever Position III
10	24M7180	1	Washer	13 X 37 X 3 mm
11	14M7168	1	Lock Nut	M12
12	L77747	3	Knob	-
13	14M7396	3	Lock Nut	M8
14	L171481	3	Insert	-
15	L217783	3	Snap Ring	-
16	AL79051	3	Pin Fastener	-
17	24M7027	6	Washer	5.300 X 10 X 1 mm
18	14M7360	3	Lock Nut	M5
19	AL173418	2	Quadrant	-
20	L110766	3	Bushing	-
21	L113527	3	Screw	-
22	H77698	1	Tie Band	-
23	AL173417	1	Quadrant	-
24	L80052	3	Yoke	USE WITH DQ69428
25	14M7272	3	Nut	M6, USE WITH DQ69428
9A	DQ69428	3	Push Pull Cable	LGTH = 1553 mm
9B	AL232400	3	Push Pull Cable	LGTH = 1740 mm, SUB FOR DQ69428

SCV Control Levers, Position I, II and III
