Открытый узел

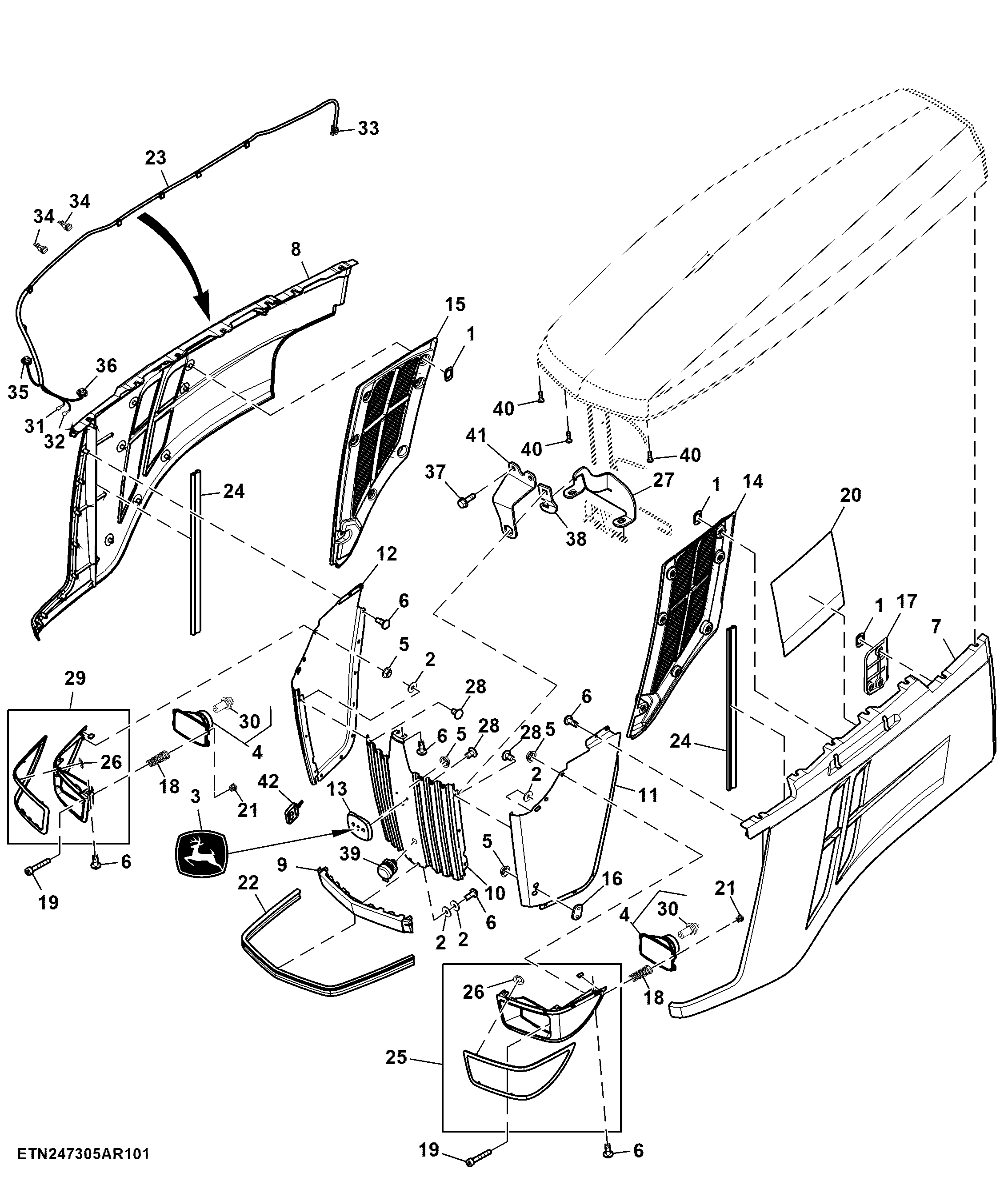

Hood Side Panels, Screen and Grille, Vandal Protection

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R310377	17	Push Nut	-
2	24M7139	12	Washer	6.400 X 18 X 1.600 mm
3	JD5861	1	Label	Leaping Deer
4	LVA14946	2	Headlight	-
5	R211071	11	Nut	-
6	R263172	26	Screw	-
7	SU20826	1	Hood	LH
8	SU20827	1	Hood	RH
9	SU50607	1	Panel	Chin
10	SU62572	1	Screen	Front
11	SU23516	1	Screen	LH
12	SU23517	1	Screen	RH
13	SU23524	1	Medallion	-
14	SU24142	1	Louver	LH
15	SU24143	1	Louver	RH
16	SU25210	1	Guide	-
17	SU44088	1	Guide	-
18	R184730	6	Spring	-
19	19M10381	6	Socket Head Screw	M4 X 25
20	SU26140	1	Heat Shield	-
21	R180276	6	Insert	-
22	R256486	1	Isolator	LGTH = 1145 mm
23	SJ14723	1	Wiring Harness	Head Light
24	SU29192	2	Isolator	LGTH = 684 mm
25	SJ15001	1	Bezel	LH
26	R115857	8	Push Nut	-
27	SU34364	1	Bracket	-
28	16M7110	8	Rivet	5 mm
29	SJ15002	1	Bezel	RH
30	57M7166	2	Bulb	12 V
31	57M9199	1	Elec. Connector Terminal	Horn Positive 04B
32	57M9199	1	Elec. Connector Terminal	Horn Negative 04A
33	57M7840	1	Elec. Connector Housing	Cab / OOS
33	57M7469	1	Electrical Connector Assy	-
33	R104846	4	Elec. Connector Terminal	-
33	57M7258	4	Elec. Connector Seal	-
34	57M9229	2	Clip	-
35	57M8934	1	Elec. Connector Housing	Right Head Lamp 02
35	57M8936	1	Elec. Connector Terminal	Cavity A
35	57M8935	2	Elec. Connector Terminal	Cavity C, B
36	57M8934	1	Elec. Connector Housing	Left Head Lamp 02
36	57M8935	2	Elec. Connector Terminal	Cavity C, B
36	57M8936	1	Elec. Connector Terminal	Cavity A
37	19M7867	2	Screw	M8 X 25
38	SU32369	1	Bracket	-
39	AL176690	1	Lock	-
40	37M7218	6	Screw	-
41	SU32367	1	Bracket	-
42	AL35863	1	Key	-

Hood Side Panels, Screen and Grille, Vandal Protection

Нет текстового описания
