Bracket / Heat Shields, Horizontal Exhaust System ( - 937675)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL214222	1	Tube	-
2	R264173	5	Bolt	-
3	L211949	1	Screw	-
4	L79493	1	Push Nut	-
5	L211745	2	Clip	-
6	L216507	1	Grommet	-
7	L212960	1	Heat Shield	-
8	L212965	1	Heat Shield	-
9	L215568	1	Heat Shield	-
10	L219732	1	Heat Shield	-
11	L214024	1	Grommet	-
12	L212961	1	Heat Shield	-
13	L218990	1	Heat Shield	-
14	L218991	1	Heat Shield	-
15	L218992	1	Heat Shield	-
16	19M7786	4	Screw	M10 X 30
17	AL222528	1	Heat Shield	-
18	19M7784	2	Screw	M10 X 20
19	RE542006	1	Strap	-
20	19M7775	7	Screw	M6 X 16
21	L213290	1	Heat Shield	-
22	L211113	1	Grommet	-
23	L152663	1	Weatherstrip	LGTH = 90 mm
24	L216506	1	Cover	-

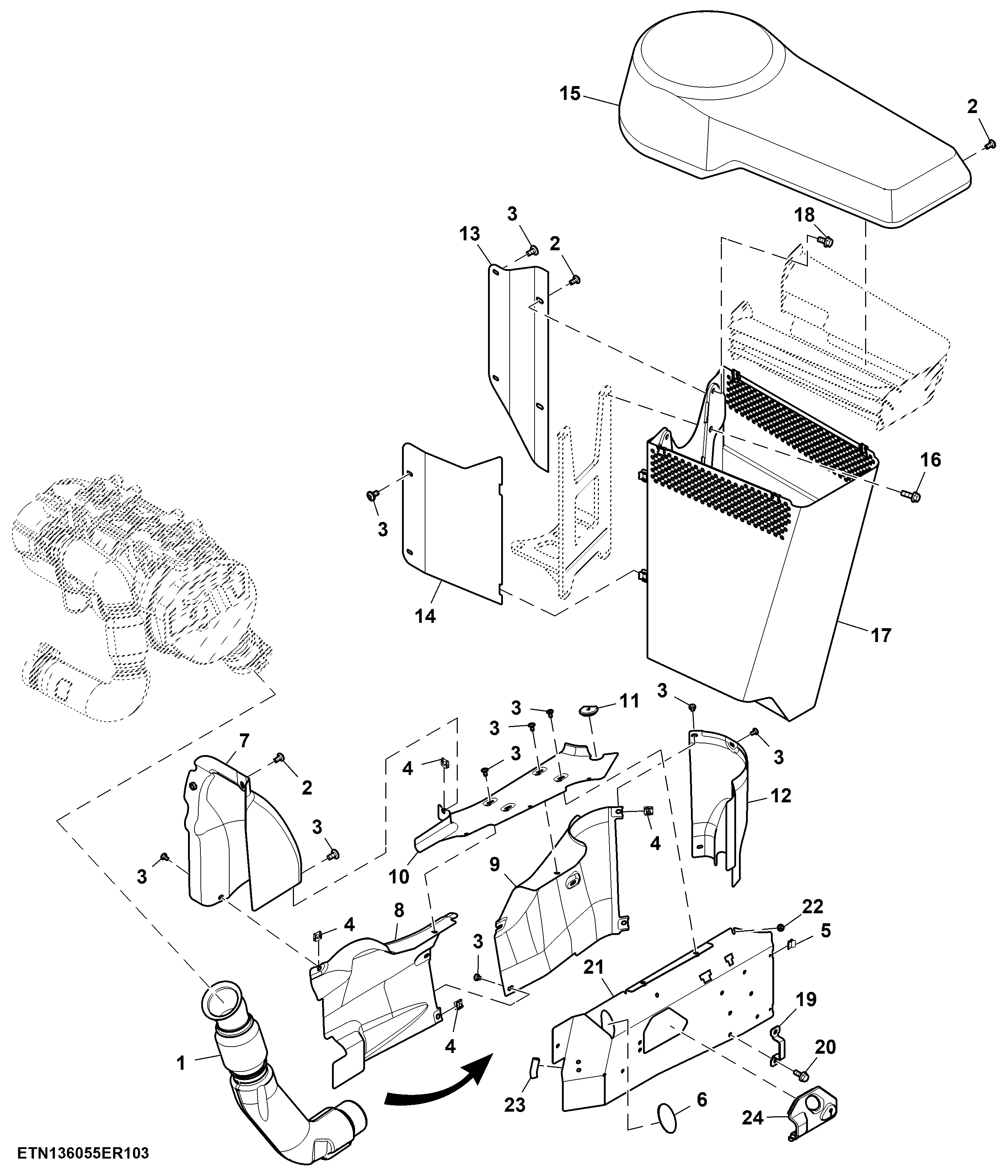

Bracket / Heat Shields, Horizontal Exhaust System ( - 937675)

Нет текстового описания
