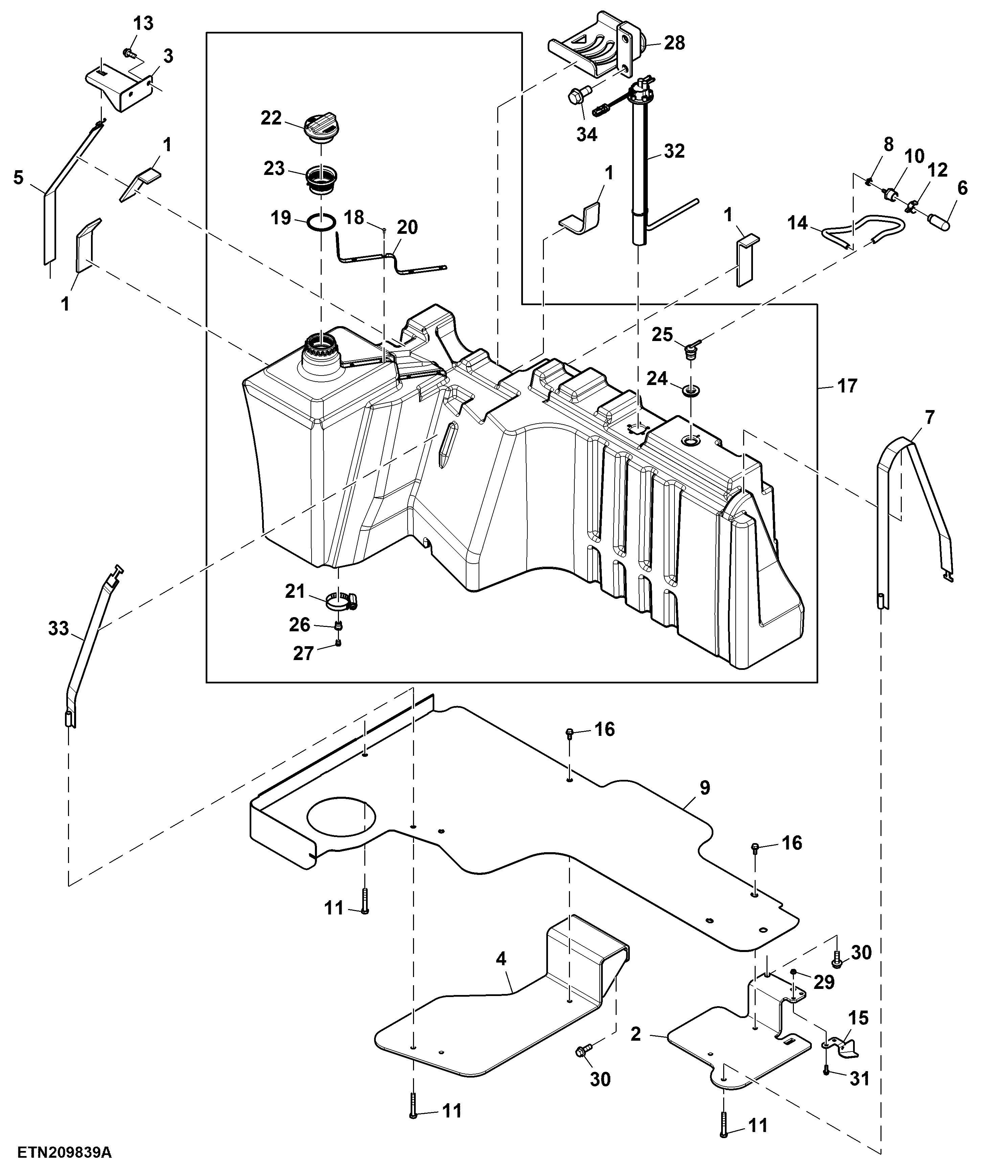

Fuel Tank 230 Liters, Cab

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R240592	4	Pad	-
2	SJ21922	1	Bracket	Fuel Tank Support
3	SJ31092	1	Bracket	Fuel Tank Front Strap
4	SJ22050	1	Bracket	-
5	SJ31093	1	Strap	LGTH = 600 mm
6	H216169	1	Breather	-
7	SJ22771	1	Strap	LGTH = 1130 mm
8	R56101	1	Clip	-
9	SJ30480	1	Guard	-
10	H217849	1	Fitting	-
11	19M7385	3	Cap Screw	M10 X 70
12	L203684	1	Clip	-
13	19M8914	2	Screw	M10 X 25
14	SU43469	1	Hose	Breather
15	SU45167	1	Bracket	MFWD Harness
16	19M7866	4	Screw	M8 X 20
17	SJ29857	1	Fuel Tank	-
18	21M7278	4	Screw	M5 X 10
19	L112337	1	Sealing Washer	-
20	SU49207	1	Strap	LGTH = 308 mm
21	AR21840	1	Hose Clamp	-
22	AL213202	1	Filler Cap	-
23	L80418	1	Insert	-
24	R114023	1	Grommet	-
25	R237815	1	Vent	-
26	N407619	1	Fitting	-
27	N407618	1	Pipe Plug	-
28	SU55873	1	Bracket	Fuel Tank Step
29	14M7303	2	Flange Nut	M6
30	19M7790	4	Screw	M12 X 35
31	19M7862	2	Screw	M6 X 20
32	SJ20081	1	Fuel Sender	W/ Fuel Level Sensor
33	SJ22770	1	Strap	LGTH = 475 mm
34	19M8060	2	Screw	M20 X 45
