Открытый узел

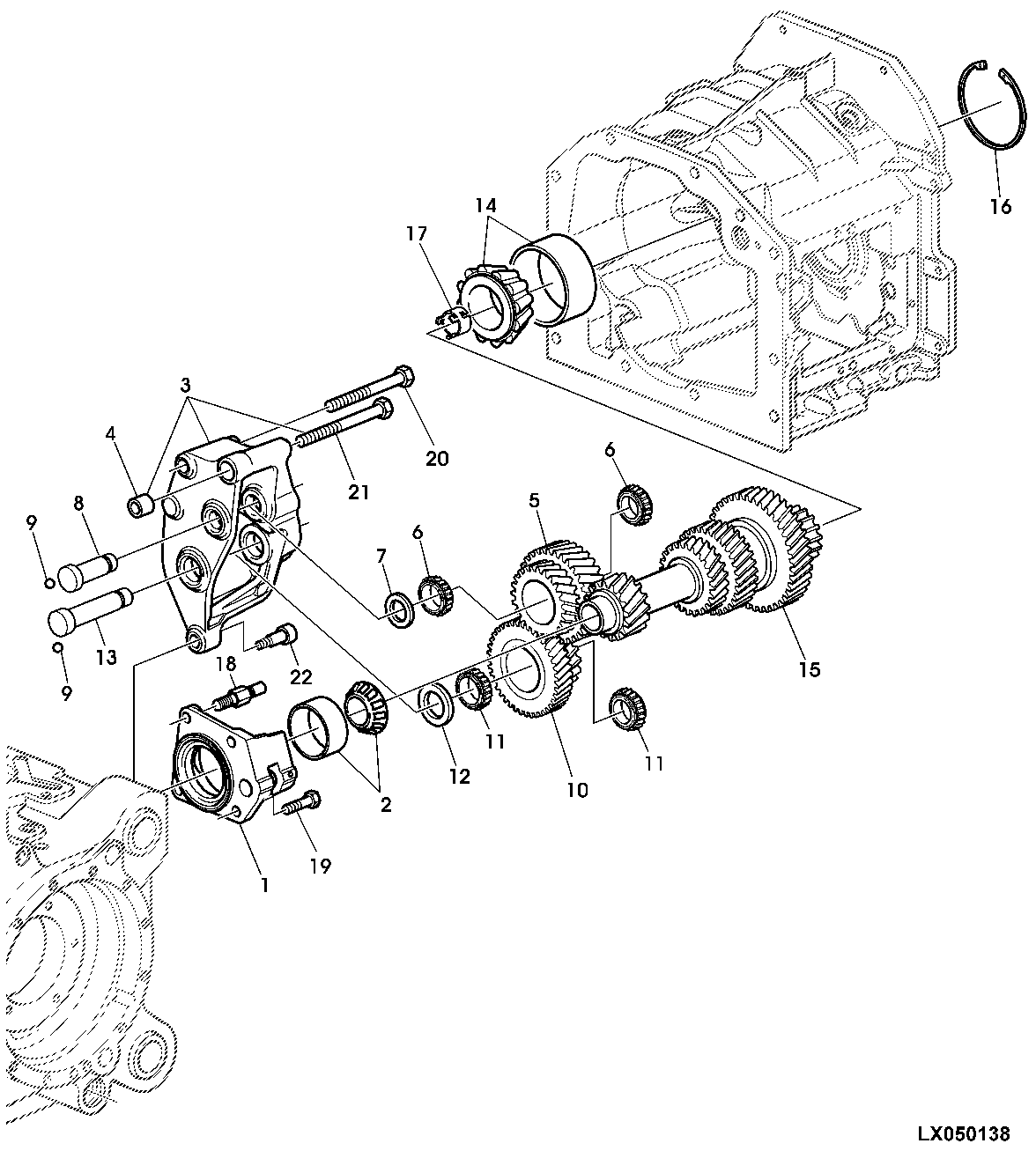

DRIVE SHAFT, 6-RANGE TRANSMISSION

DRIVE SHAFT, 6-RANGE TRANSMISSION

DRIVE SHAFT, 6-RANGE TRANSMISSION

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

DRIVE SHAFT, 6-RANGE TRANSMISSION

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L155339	1	Bearing Housing W/O Bearing	MARKED L155339
2	AL178191	1	Tapered Roller Bearing	-
3	AL177919	1	Housing	MARKED L168382
4	L101949	1	Sleeve	-
5	L168385	1	Idler Gear	Z= 31/22
6	AL114942	2	Bearing Cone	-
7	24M7150	1	Shim	TK= 0.05MM (0.002")
7	24M7155	1	Shim	TK= 0.30MM (0.012")
7	24M7258	1	Shim	TK= 0.50MM (0.020")
8	L168380	1	Axle	-
9	L38717	2	Ball	-
10	L168383	1	Idler Gear	Z= 33/23
11	AL114942	2	Bearing Cone	-
12	24M7150	1	Shim	TK= 0.05MM (0.002")
12	24M7155	1	Shim	TK= 0.30MM (0.012")
12	24M7258	1	Shim	TK= 0.50MM (0.020")
13	L168381	1	Axle	-
14	AL113279	1	Bearing	-
15	L168396	1	Drive Shaft	MARKED L168395 OR L168396
16	L77763	1	Snap Ring	TK= 2.50MM (0.098")
16	L77758	1	Snap Ring	TK= 3.40MM (0.134")
16	L75884	1	Snap Ring	TK= 3.30MM (0.130")
16	L75883	1	Snap Ring	TK= 3.20MM (0.126")
16	L75882	1	Snap Ring	TK= 3.10MM (0.122")
16	L114266	1	Snap Ring	TK= 3.00MM (0.118")
16	L77759	1	Snap Ring	TK= 2.90MM (0.114")
16	L77760	1	Snap Ring	TK= 2.80MM (0.110")
16	L77761	1	Snap Ring	TK= 2.70MM (0.106")
16	L77762	1	Snap Ring	TK= 2.60MM (0.102")
17	L75889	1	Sleeve	-
18	L150695	1	Stud	-
19	19M8533	3	Screw	M10 X 25, (10.9)
20	19M8197	2	Cap Screw	M10 X 85, (10.9)
21	19M8166	1	Cap Screw	M10 X 110, (10.9)
22	L79377	1	Screw	-
