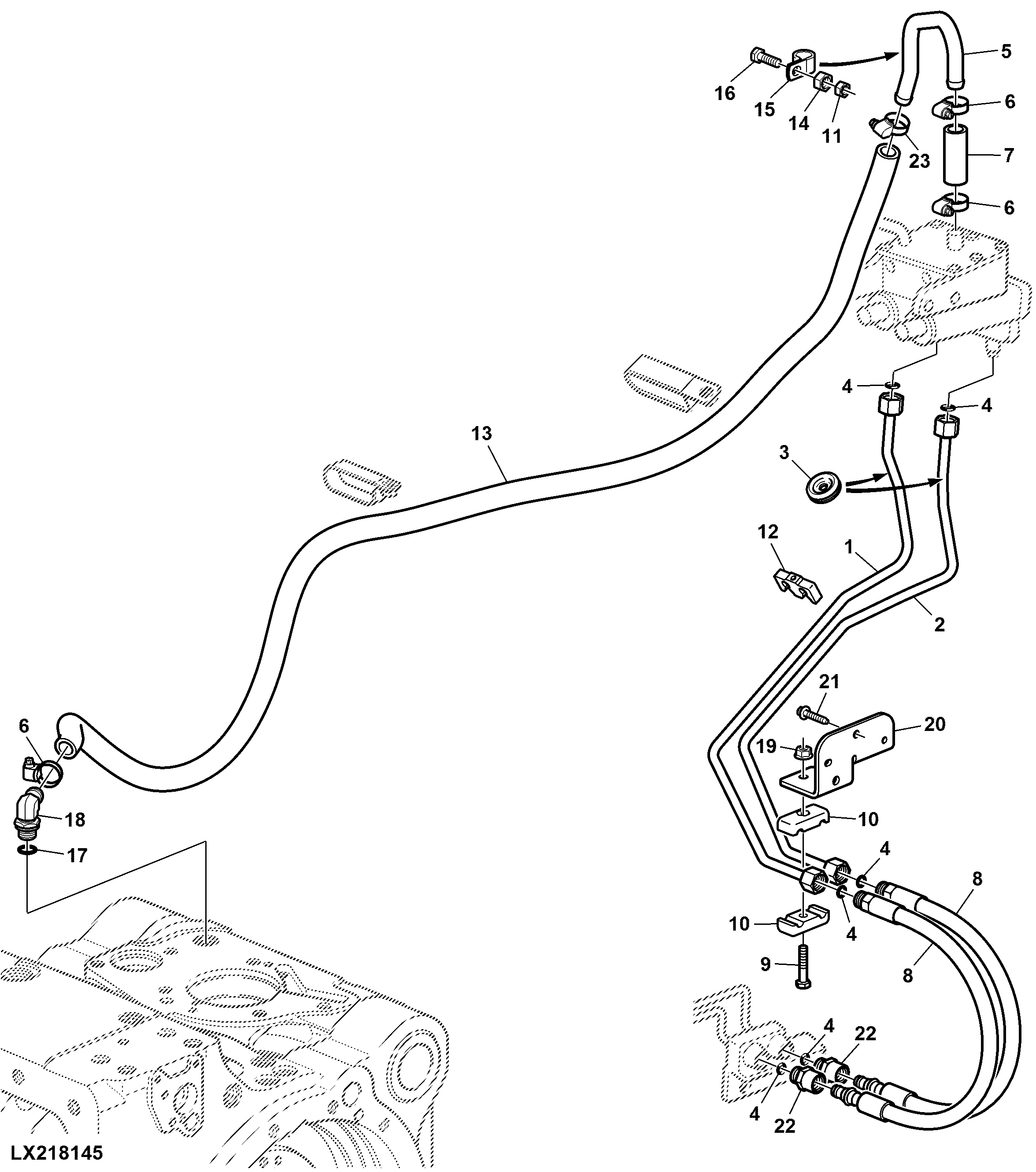

BRAKE OIL LINES (OPEN OPERATOR'S STATION, STANDARD VERSION)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL180045	1	Brake Line	LH
2	AL180044	1	Brake Line	RH
3	L100644	2	Grommet	-
4	T77613	1	O-Ring	-
5	L152377	1	Oil Line	-
6	AL212942	1	Clamp	SUB FOR AL80154 APPL
7	-	1	Part 7	LGTH = 60MM, (MF L65830)
8	AL81648	2	Hydraulic Hose	SUB FOR AL161118 APPL
9	19M7301	1	Cap Screw	M8 X 40
10	L110168	2	Clamp	-
11	14M7273	1	Nut	M8
12	L100851	1	Clamp	-
13	-	1	Part 13	LGTH= 1725MM, (MF L65830)
14	14M7274	1	Nut	M10
15	AH77724	1	Clip	-
16	19M7163	1	Cap Screw	M8 X 25
17	51M7043	1	O-Ring	15.300 X 2.200 mm
18	AL116423	1	Fitting	-
19	14M7416	1	Flange Nut	M8
20	L174963	1	Angle	-
21	37M7104	3	Screw	M6 X 30
22	AL156432	2	Adapter Fitting	-
23	AL212941	1	Clamp	-
..	L65830	1	Hose	LGTH= 6000MM

BRAKE OIL LINES (OPEN OPERATOR'S STATION, STANDARD VERSION)
