Открытый узел

Differential Drive Shaft, IVT™

Differential Drive Shaft, IVT™

Differential Drive Shaft, IVT™

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

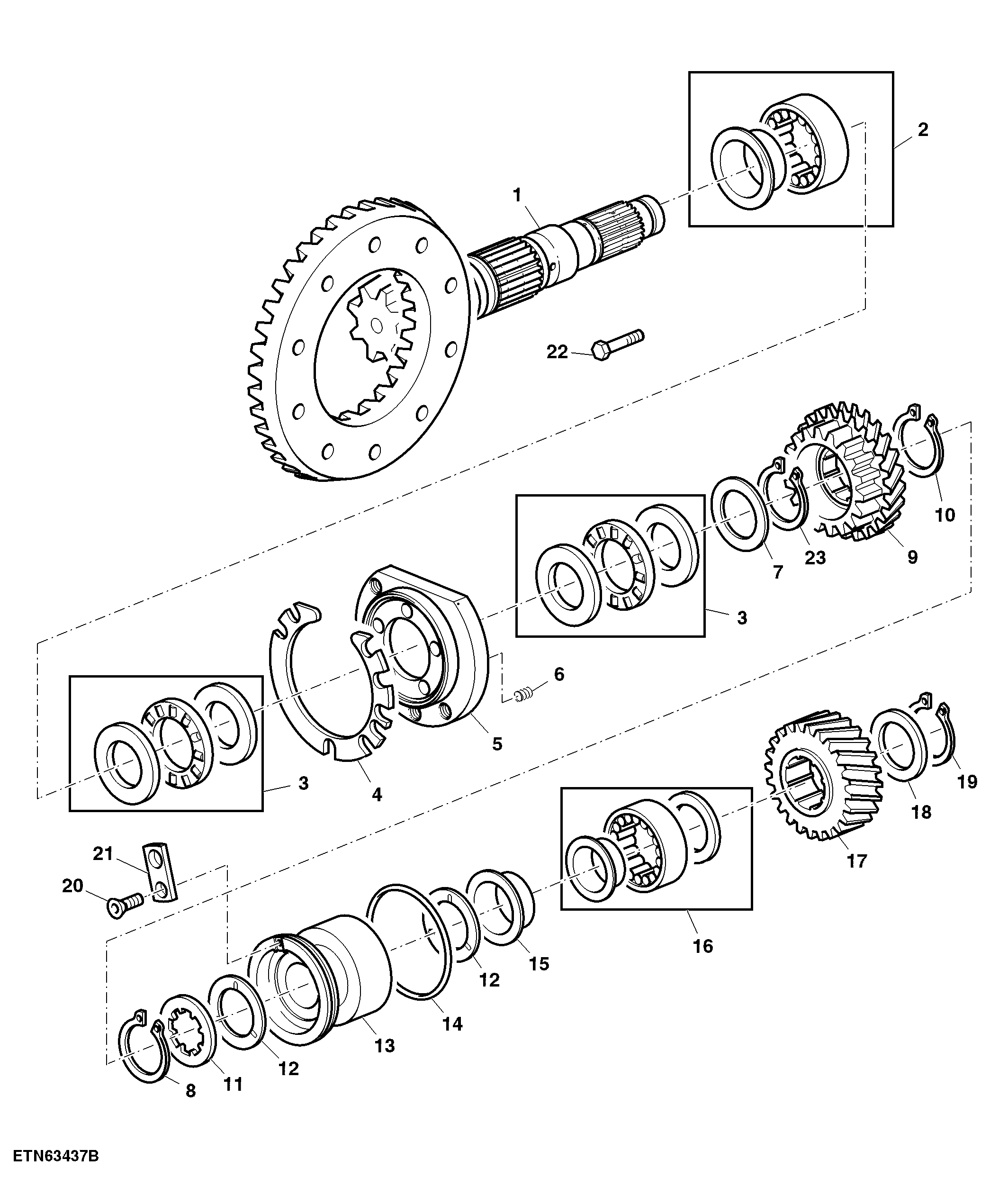

Differential Drive Shaft, IVT™

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL202587	1	Ring Gear And Pinion	-
2	AL152075	1	Cylindrical Roller Bearing	-
3	AL77434	2	Cylindrical Roller Bearing	-
4	L157084	1	Shim	TK = 0.20 mm (0.008")
4	L157085	1	Shim	TK = 0.30 mm (0.012")
4	L157086	1	Shim	TK = 0.50 mm (0.020")
5	L215871	1	Bearing Housing W/O Bearing	SUB FOR L115032 APPL
6	L77775	5	Compression Spring	-
7	L78071	1	Ring	TK = 2.70 mm (0.106")
7	L78073	1	Ring	TK = 2.50 mm (0.098")
7	L78072	1	Ring	TK = 2.60 mm (0.102")
7	L78070	1	Ring	TK = 2.80 mm (0.110")
7	L78069	1	Ring	TK = 2.90 mm (0.114")
7	L173991	1	Snap Ring	TK = 3.00 mm (0.118")
8	L76923	1	Snap Ring	-
9	L201767	1	Helical Gear	Z = 52
10	L75904	1	Ring	TK = 2.30 mm (0.090")
10	L75905	1	Snap Ring	TK = 2.20 mm (0.087")
10	L75906	1	Snap Ring	TK = 2.10 mm (0.083")
10	L76923	1	Snap Ring	TK = 2.00 mm (0.079")
11	L152430	1	Washer	-
12	L114855	2	Washer	-
13	L172381	1	Bearing Housing W/O Bearing	-
14	L75260	1	O-Ring	-
15	L167039	1	Bushing	-
16	AL117619	1	Cylindrical Roller Bearing	-
17	L169145	1	Helical Gear	Z = 29
18	L115055	1	Washer	TK = 2.90 mm (0.114")
18	L116061	1	Washer	TK = 2.70 mm (0.106")
18	L115058	1	Washer	TK = 2.75 mm (0.108")
18	L115057	1	Washer	TK = 2.80 mm (0.110")
18	L115056	1	Washer	TK = 2.85 mm (0.112")
18	L115054	1	Washer	TK = 2.95 mm (0.116")
18	L115151	1	Washer	TK = 3.00 mm (0.118")
18	L116060	1	Washer	TK = 3.05 mm (0.120")
19	40M7014	1	Snap Ring	-
20	L151945	1	Screw	M6X16
21	L154313	1	Strap	-
22	19M7156	4	Cap Screw	M10 X 60
23	L170237	1	Ring	TK = 3.00 mm (0.118")
