Открытый узел

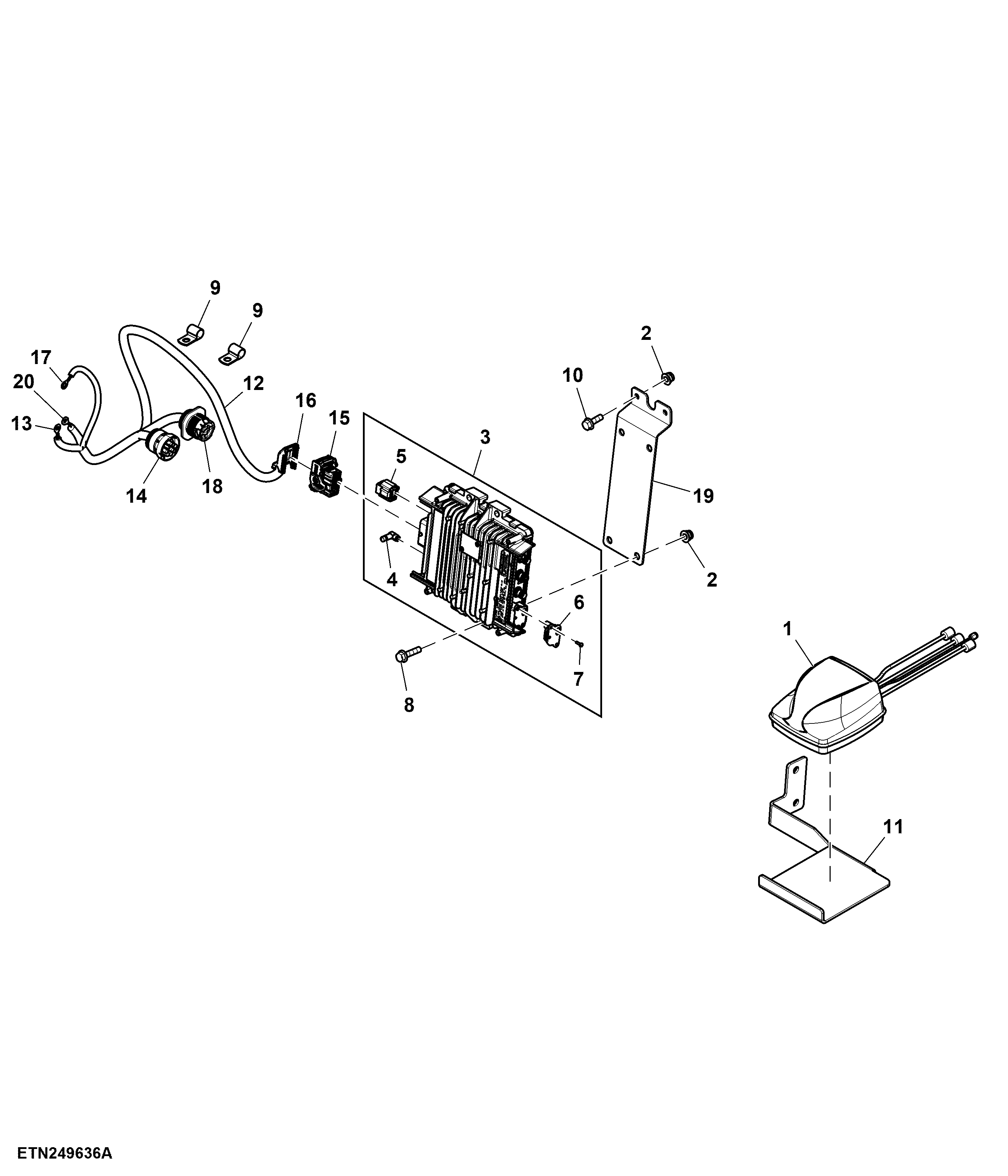

Electronic Control Unit / Antenna / Wiring Harness, JDLink™, OOS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	PFA10877	1	Antenna	-
2	14M7396	6	Lock Nut	M8
3	PFA11990	1	Electronic Control Unit	-
4	PFA10884	1	Antenna	-
5	PH50229231	1	Electrical Connector Assy	Electronic Control Unit
6	PH60228055	1	Cover	-
7	21H1442	2	Screw	0.112" X 3/8"
8	19M7897	4	Screw	M8 X 35
9	H75541	2	Clamp	-
10	19M7867	2	Screw	M8 X 25
11	SU61610	1	Bracket	JD Link Antenna
12	SJ39084	1	Wiring Harness	JD Link
13	57M8873	1	Elec. Connector Terminal	Ground
14	R78069	5	Elec. Connector Cavity Plug	Cavity E, F, G, H, J
14	57M8165	2	Elec. Connector Terminal	Cavity C, D
14	57M7920	1	Electrical Connector Assy	Mate to Service ADVISOR™ 03
14	57M7546	2	Elec. Connector Terminal	Cavity A, B
15	57M10614	1	Elec. Connector Housing	MTG Connector 01
15	Z36392	1	Tie Band	-
15	57M10331	3	Elec. Connector Terminal	Cavity L1, M1, M2
15	57M10514	3	Elec. Connector Terminal	Cavity F3, H1, H2
15	57M10333	37	Elec. Connector Cavity Plug	Cavity A1, A2, A3, A4, B1, B2, B3, B4, C1, C2, C3, C4, D1, D2, D3, D4, E1, E2, E3, E4, F1, F2, F4, G1, G2, G3, G4, H3, H4, J1, J2, J3, J4, K1, K2, K3, K4
15	57M10334	5	Elec. Connector Cavity Plug	Cavity L2, L3, L4, M3, M4
16	57M10613	1	Elec. Connector Housing	-
17	57M8872	1	Elec. Connector Terminal	Accessory Power ACC
18	57M9183	1	Elec. Connector Housing	Service ADVISOR™ 02
18	57M9182	1	Nut	-
18	57M9358	1	Elec. Connector Accessory	-
18	N282069	2	Elec. Connector Terminal	Cavity A, B
18	57M8164	2	Elec. Connector Terminal	Cavity C, D
18	57M9181	5	Elec. Connector Cable Seal	Cavity E, F, G, H, J
19	SU61612	1	Bracket	Electronic Control Unit
20	57M8873	1	Elec. Connector Terminal	Battery Power BATT

Electronic Control Unit / Antenna / Wiring Harness, JDLink™, OOS

Нет текстового описания
