Открытый узел

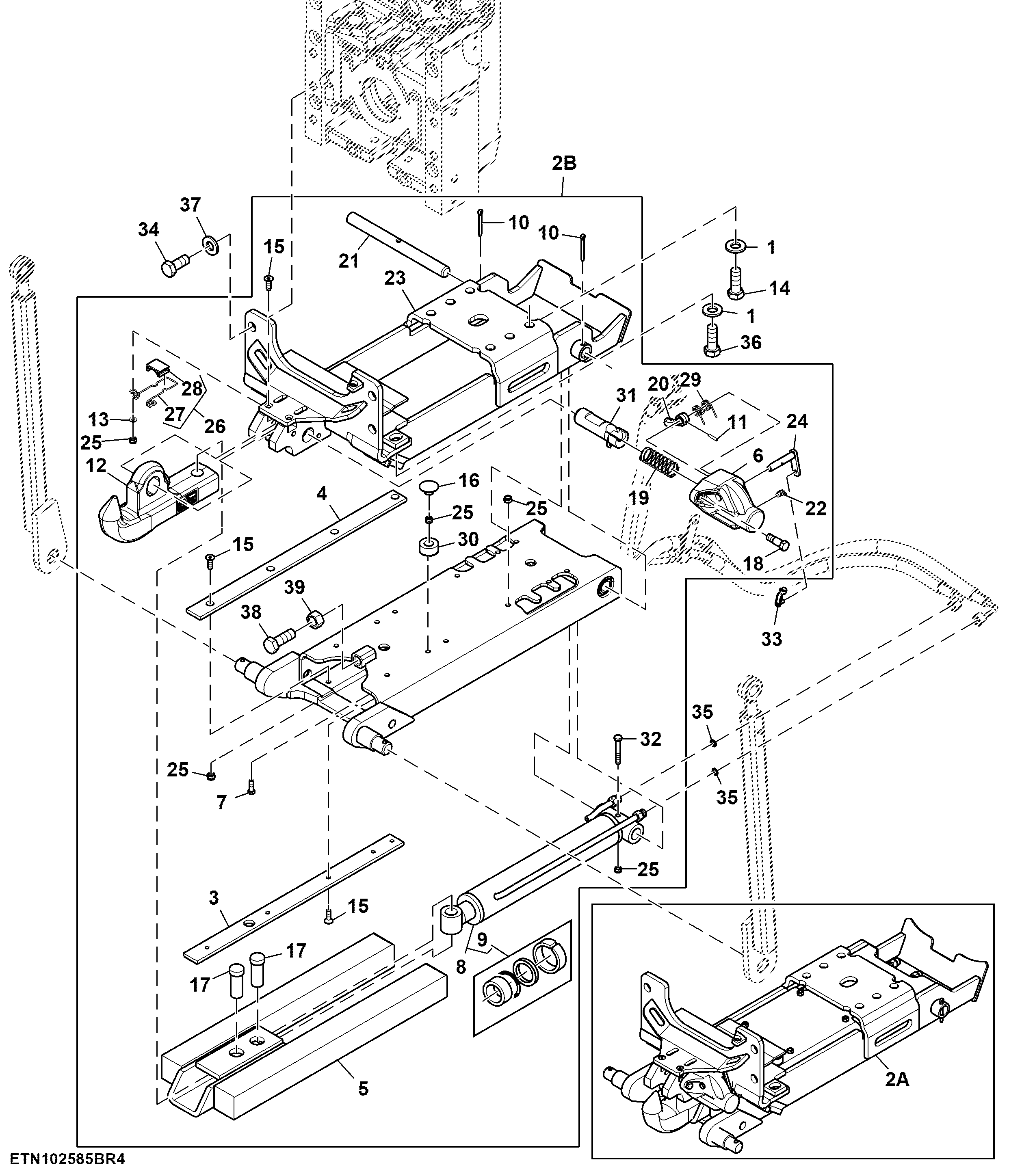

Pick-Up Hitch ( - 943782)

Pick-Up Hitch ( - 943782)

Pick-Up Hitch ( - 943782)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Pick-Up Hitch ( - 943782)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7241	6	Washer	17 X 34 X 4 mm
3	L221795	2	Bumper	SUB FOR L156428
4	L221794	2	Bumper	SUB FOR L156427
5	AL159302	1	Guide	-
6	L156435	1	Housing	-
7	19M7139	2	Cap Screw	M8 X 20
8	AL159343	1	Hydraulic Cylinder	-
9	AL166410	1	Gasket Kit	-
10	11M7040	2	Cotter Pin	6.300 X 50 mm
11	34M7158	1	Spring Pin	5 X 25 mm
12	L156433	1	Hook	USE WITH AL214766
12	L219471	1	Hook	USE WITH AL229595
13	24M7055	2	Washer	8.400 X 16 X 1.600 mm
14	19M7488	4	Cap Screw	M16 X 40
15	19M7585	18	Screw	M8 X 25
16	L150699	2	Plug	-
17	L156434	2	Pin Fastener	-
18	L156442	2	Cap Screw	-
19	L156440	1	Compression Spring	-
20	L156438	1	Lever	-
21	L156429	1	Pin	-
22	JD7763	1	Lubrication Fitting	-
23	AL222240	1	Frame	-
24	AL159303	1	Shaft	USE WITH AL214766
24	AL231898	1	Shaft	USE WITH AL229595
25	14M7166	21	Lock Nut	M8
26	AL159304	1	Latch	-
27	L156443	1	Torsion Spring	-
28	L156444	1	Stop	-
29	L156439	1	Torsion Spring	-
30	AL151060	2	Bumper	-
31	L156441	1	Pin	-
32	19M7184	1	Cap Screw	M8 X 55
33	45M7080	1	Spring Locking Pin	-
34	19M7950	4	Cap Screw	M20 X 45
35	T77613	2	O-Ring	-
36	19M7409	2	Cap Screw	M16 X 50
37	24M7242	4	Washer	21.400 X 42 X 5 mm
38	19M8002	1	Cap Screw	M20 X 55
39	14M7277	1	Nut	M20
2A	AL214766	1	Hitch	ORDER AL229595
2B	AL229595	1	Hitch	-
