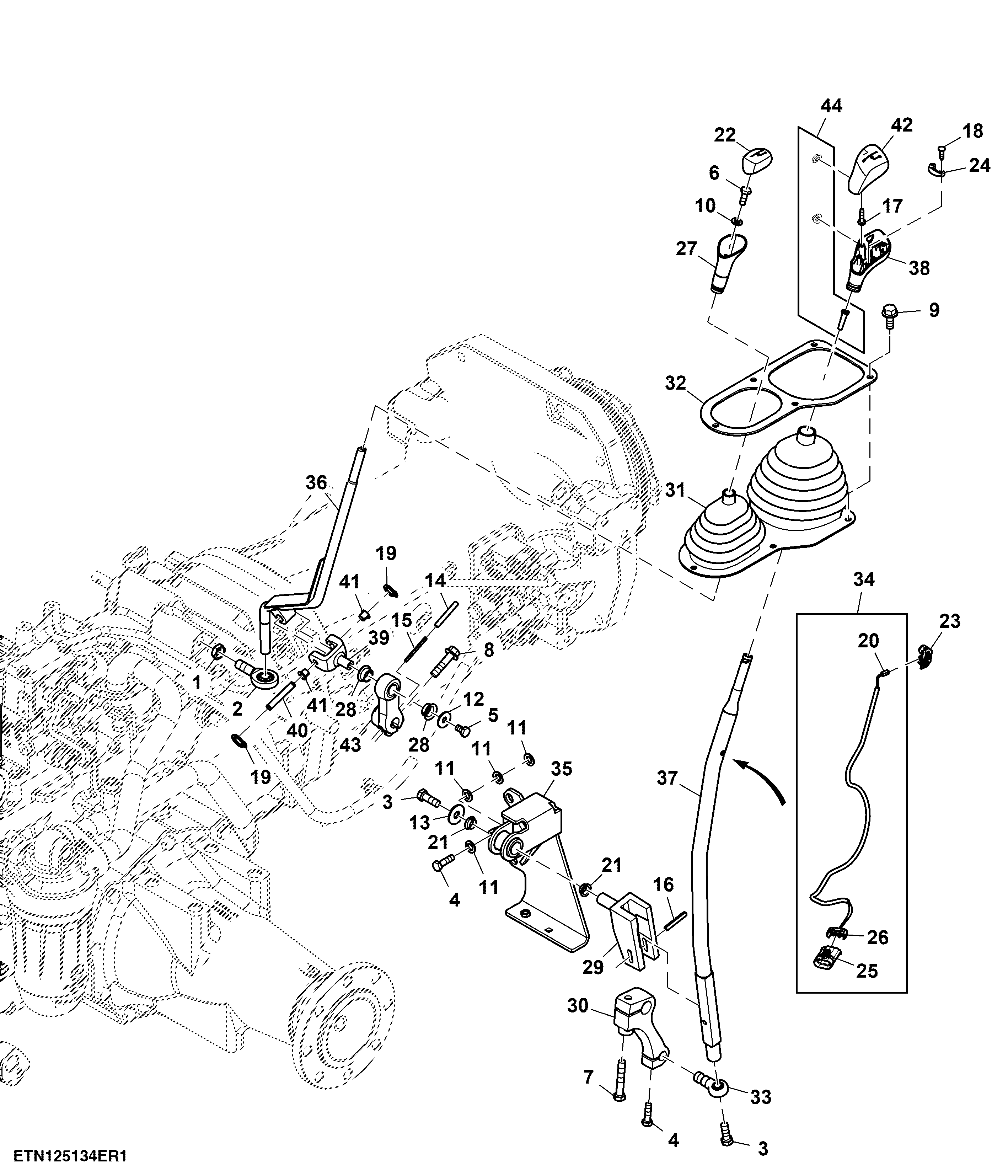

Range and Gear Shift Lever, 24X4, Cab

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7260	1	Nut	M16
2	SJ18925	1	Link End	Range Shift Lever
3	19M7403	2	Cap Screw	M12 X 35
4	SU62475	2	Cap Screw	M10 X 35
5	19M7557	1	Cap Screw	M10 X 16
6	19M7560	1	Cap Screw	M6 X 16
7	19M7753	1	Cap Screw	M12 X 70
8	19M7814	1	Screw	M12 X 50
9	19M7866	5	Screw	M8 X 20
10	24M7088	1	Washer	6.600 X 12 X 1.600 mm
11	24M7096	4	Washer	10.500 X 18 X 1.600 mm
12	24M7178	1	Washer	10.500 X 30 X 2.500 mm
13	24M7180	1	Washer	13 X 37 X 3 mm
14	34H121	1	Spring Pin	5/16" X 2-1/4"
15	34H292	1	Spring Pin	3/16" X 2-1/4"
16	34M7049	1	Spring Pin	8 X 50 mm
17	37M7095	3	Screw	-
18	37M7340	2	Bolt	-
19	40M7189	2	Snap Ring	-
20	57M8516	1	Elec. Connector Housing	Shifter Switch
21	L111587	2	Bushing	-
22	R243650	1	Insert	Range Shift Lever
23	L157161	1	Switch	Push Button
24	L157162	1	Clip	-
25	57M7260	1	Elec. Connector Housing	-
25	57M7495	3	Elec. Connector Terminal	Cavity A, B, C
25	57M9215	3	Elec. Connector Seal	Cavity A, B, C
25	57M7257	1	Elec. Connector Housing	Shifter Lever to Chassis Harness
26	57M7290	1	Elec. Connector Accessory	-
27	L77805	1	Knob	Range Shift Lever
28	NF100871	2	Bushing	-
29	R197765	1	Universal Joint	-
30	R208672	1	Arm	Speed Shift Lever
31	R244233	1	Boot	Shifter Levers
32	R244234	1	Retainer	-
33	RE201079	1	Link End	Gear Shift Lever
34	RE245389	1	Wiring Harness	High / Low Gear Shift Lever
35	SJ14126	1	Bracket	Shift Control
36	SJ40777	1	Control Lever	Range Shift Lever SUB FOR SJ23339
37	SJ18082	1	Gearshift Lever	-
38	SU33997	1	Grip	Gear Shift Lever
39	SU34159	1	Yoke	-
40	SU34160	1	Pin	-
41	SU34162	2	Bushing	-
42	SU38572	1	Insert	Gear Shift Lever
43	SU35862	1	Arm	Range Shift Lever
44	SJ40325	1	Push Button	-

Range and Gear Shift Lever, 24X4, Cab

Нет текстового описания
