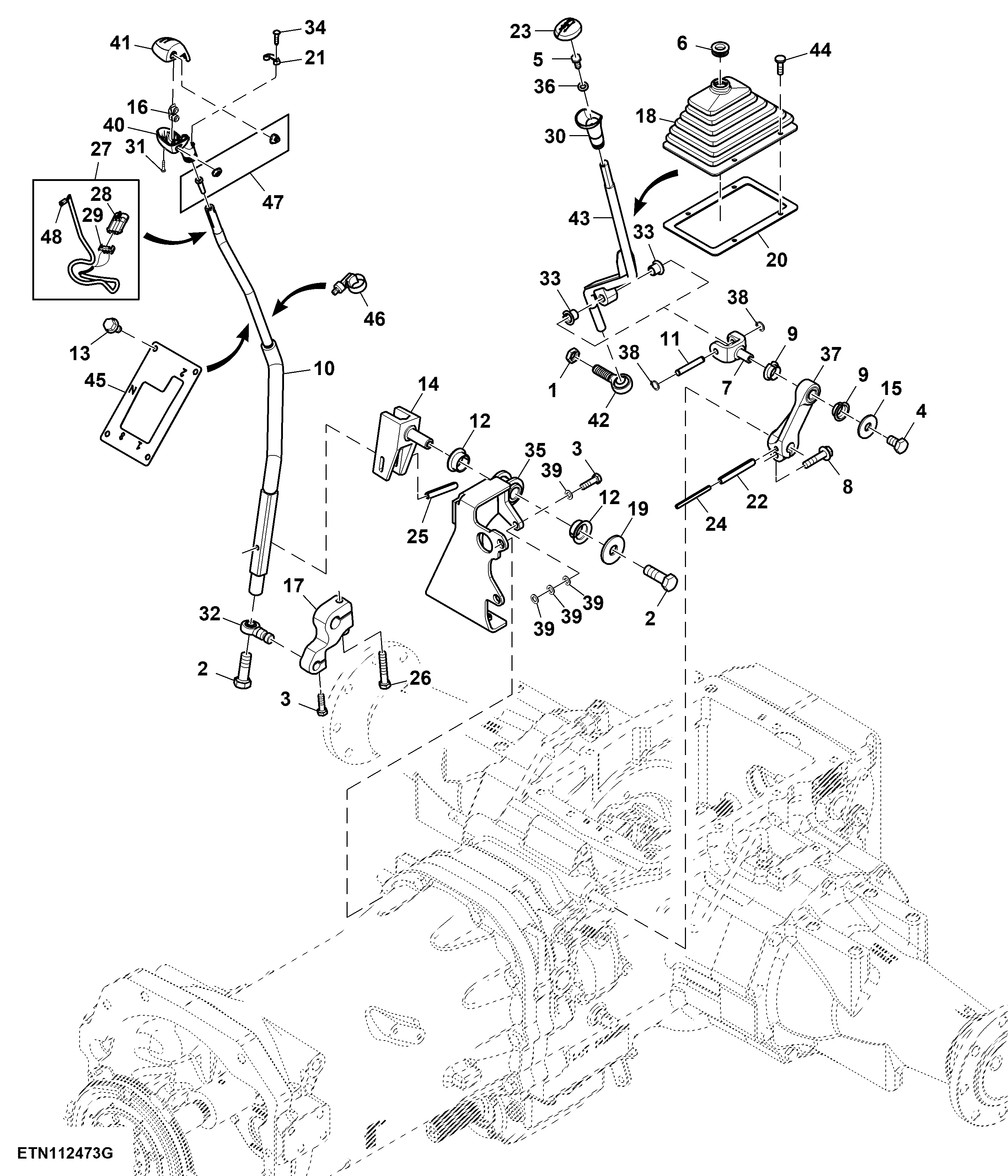

Range and Gear Shift Lever, 24X12, OOS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7260	1	Nut	M16
2	19M7403	2	Cap Screw	M12 X 35
3	SU62475	2	Cap Screw	M10 X 35
4	19M7557	1	Cap Screw	M10 X 16
5	19M7560	1	Cap Screw	M6 X 16
6	SU298483	1	Grommet	-
7	SU34159	1	Yoke	-
8	19M7814	1	Screw	M12 X 50
9	NF100871	2	Bushing	-
10	SJ19570	1	Gearshift Lever	-
11	SU34160	1	Pin	-
12	L111587	2	Bushing	-
13	19M7865	4	Screw	M8 X 16
14	R197765	1	Universal Joint	-
15	24M7178	1	Washer	10.500 X 30 X 2.500 mm
16	L157161	1	Switch	Push Button
17	R208672	1	Arm	Speed Shift Lever
18	R234828	1	Boot	Range Shift Lever
19	24M7180	1	Washer	13 X 37 X 3 mm
20	R234962	1	Plate	-
21	L157162	1	Clip	-
22	34H121	1	Spring Pin	5/16" X 2-1/4"
23	R243650	1	Insert	Range Shift Lever
24	34H292	1	Spring Pin	3/16" X 2-1/4"
25	34M7049	1	Spring Pin	8 X 50 mm
26	19M7753	1	Cap Screw	M12 X 70
27	RE245389	1	Wiring Harness	High / Low Shift Lever
28	57M7257	1	Elec. Connector Housing	Shifter Lever to Chassis Harness
28	57M7260	1	Elec. Connector Housing	-
28	57M7495	3	Elec. Connector Terminal	Cavity A, B, C
28	57M9215	3	Elec. Connector Seal	Cavity A, B, C
29	57M7290	1	Elec. Connector Accessory	-
30	L77805	1	Knob	Range Shift Lever
31	37M7095	3	Screw	-
32	RE201079	1	Link End	Gear Shift Lever
33	SU34162	2	Bushing	-
34	37M7340	2	Bolt	-
35	SJ14126	1	Bracket	Shift Control
36	24M7088	1	Washer	6.600 X 12 X 1.600 mm
37	SU35862	1	Arm	Range Shift Lever
38	40M7189	2	Snap Ring	-
39	24M7096	4	Washer	10.500 X 18 X 1.600 mm
40	SU33997	1	Grip	Gear Shift Lever
41	SU35441	1	Insert	Gear Shift Lever
42	SJ18925	1	Link End	Range Shift Lever
43	SJ40778	1	Control Lever	Range Shift Lever SUB FOR SJ23340
44	21M7267	4	Screw	M6 X 20
45	SU41853	1	Guide	SUB FOR R266161
46	R524513	2	Hose Clamp	-
47	SJ40325	1	Push Button	-
48	57M8516	1	Elec. Connector Housing	Shifter Switch

Range and Gear Shift Lever, 24X12, OOS

Нет текстового описания
