Открытый узел

Brake Pedal, OOS

Brake Pedal, OOS

Brake Pedal, OOS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

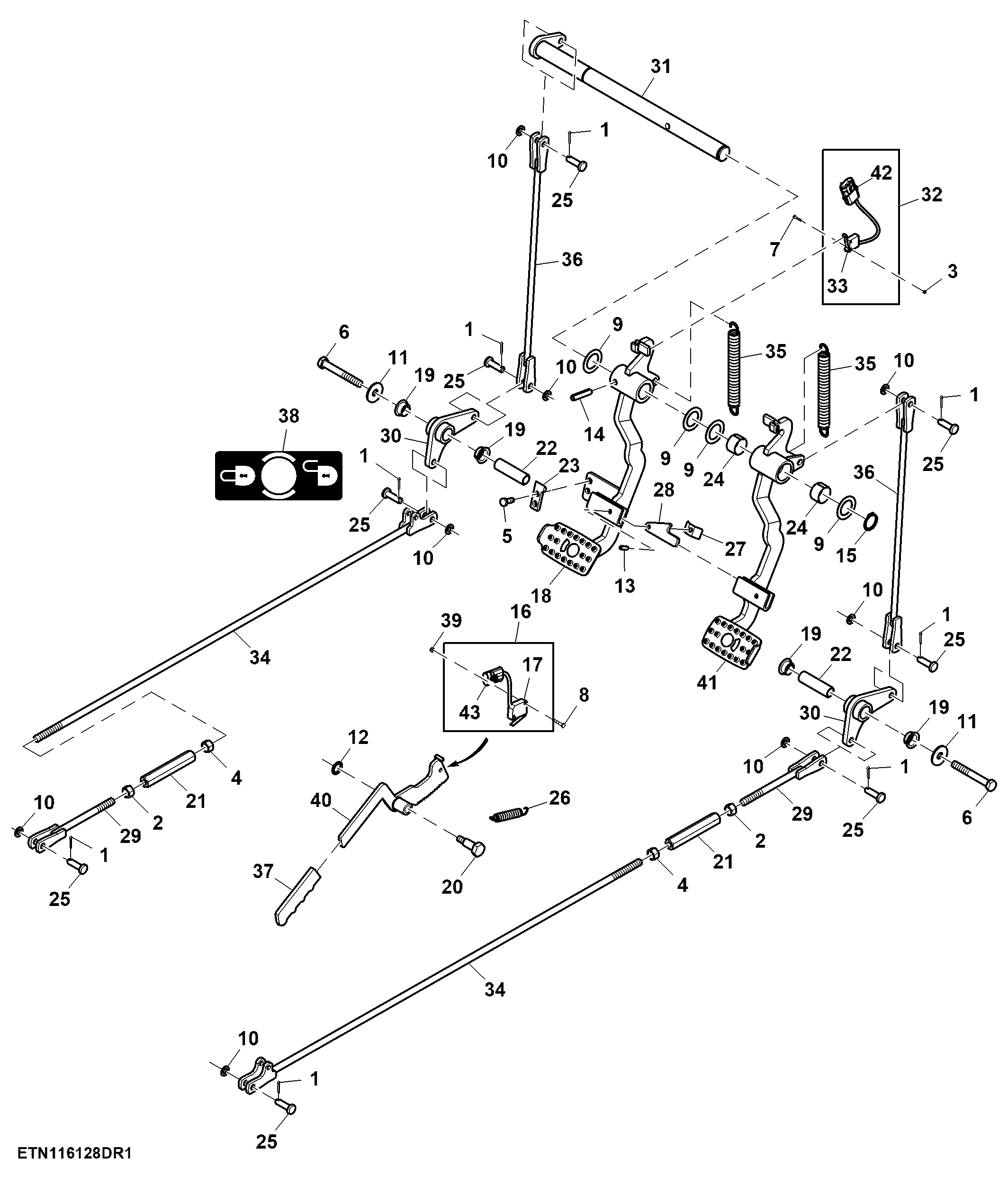

Brake Pedal, OOS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7012	8	Cotter Pin	3.200 X 16 mm
2	14M7146	2	Nut	M12
3	14M7196	4	Nut	M3
4	14M7275	2	Nut	M12
5	19M7881	2	Screw	M8 X 20
6	19M7943	2	Cap Screw	M12 X 90
7	21M7284	4	Screw	M3 X 16
8	21M7369	2	Screw	M4 X 25
9	24H1477	4	Washer	1-5/32" X 1-3/4" X 0.060"
10	24M7096	8	Washer	10.500 X 18 X 1.600 mm
11	24M7180	2	Washer	13 X 37 X 3 mm
12	24M7383	1	Washer	17 X 24 X 1 mm
13	34H310	1	Spring Pin	1/4" X 3/4"
14	34M7070	1	Spring Pin	10 X 45 mm
15	40M7078	1	Snap Ring	-
16	AL113788	1	Switch	W/ Wiring Harness
17	AL77033	1	Switch	Snap Action
18	SJ20048	1	Pedal	LH Brake Pivot
19	L111587	4	Bushing	-
20	R206121	1	Bolt	-
21	R170339	2	Turnbuckle	-
22	R170542	2	Spacer	-
23	R179228	1	Pawl	-
24	R181872	2	Bushing	-
25	R207262	8	Pin Fastener	-
26	R233895	1	Extension Spring	-
27	R50034	1	Leaf Spring	-
28	R50879	1	Arm	-
29	RE171255	2	Yoke	Brake
30	RE209163	2	Lever	Brake Pivot
31	RE276025	1	Shaft	LGTH = 480 mm, Brake
32	RE30714	2	Wiring Harness	W/ Switch
33	RE33828	2	Switch	10 A, ORDER RE30714
34	SJ11673	2	Yoke	Lower Brake
35	Z45233	2	Leaf Spring	-
36	RE209159	2	Tie Rod Assembly	-
37	TCU19034	1	Grip	Brake Lock
38	SU29845	1	Label	Brake Lock
39	14M7264	2	Lock Nut	M4
40	SJ40953	1	Lever	Brake Lock SUB FOR SJ18747
41	SJ20047	1	Pedal	RH Brake Pivot
42	R78054	1	Electrical Connector Assy	Switch
42	R78061	3	Elec. Connector Terminal	Cavity A, B, C
42	R78063	3	Elec. Connector Seal	Cavity A, B, C
43	57M7257	1	Elec. Connector Housing	Switch
