Открытый узел

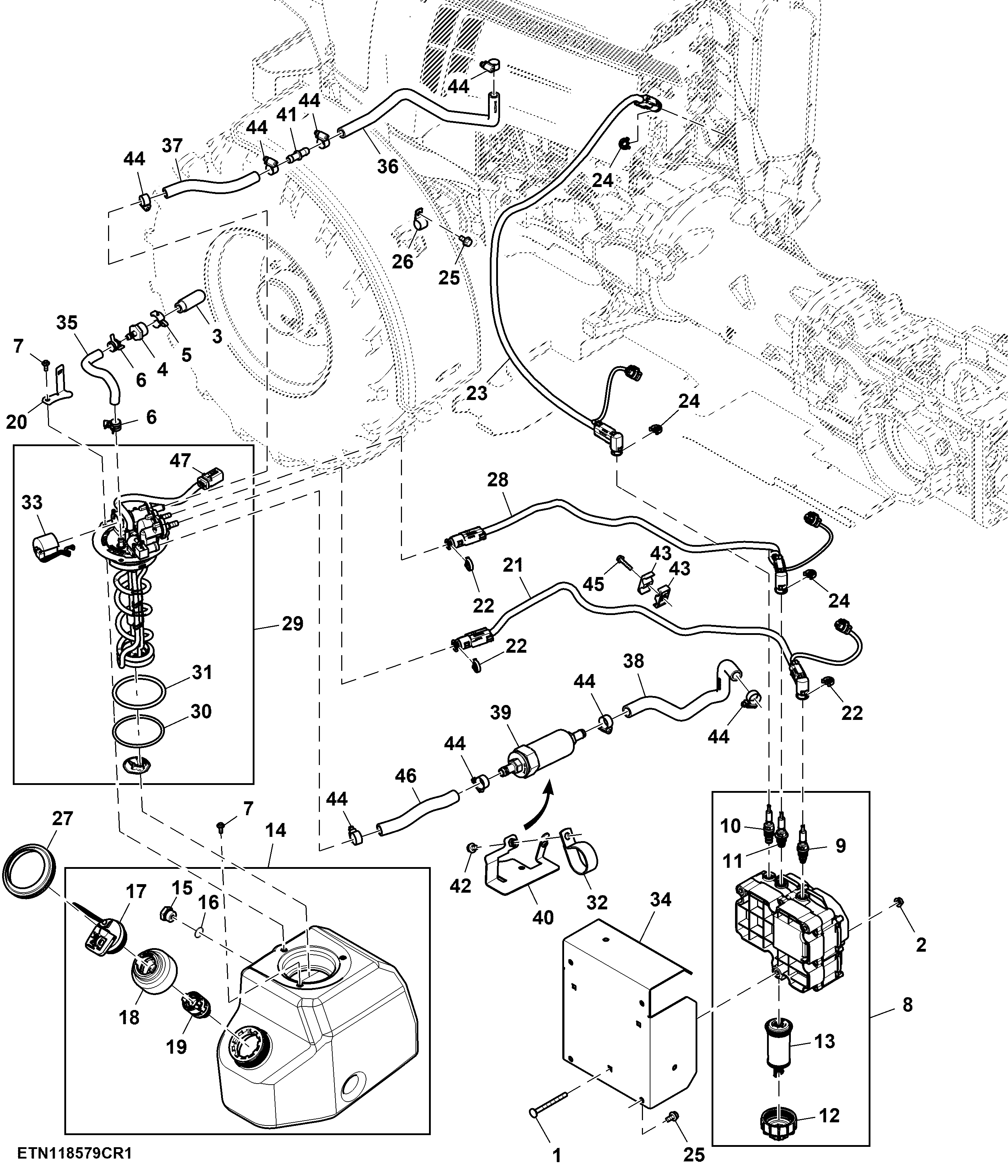

Diesel Exhaust Fluid Tank ( - 010000)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7295	3	Bolt	M8 X 90
2	14M7298	3	Flange Nut	M8
3	H216169	1	Breather	-
4	H216170	1	Fitting	-
5	L203684	1	Clip	-
6	R251581	2	Clamp	-
7	R538239	3	Bolt	-
8	DZ119474	1	DEF Dosing Unit Pump	SUB FOR DZ111283 AND RE552175
9	RE549603	1	Adapter Fitting	-
10	RE549604	1	Adapter Fitting	-
11	RE549605	1	Adapter Fitting	-
12	RE555351	1	Cap	Supply Module Filter
13	DZ114640	1	Filter Kit	Injection Pump USE WITH DZ119474 AND DZ111283
13	RE554498	1	Filter Kit	Injection Pump USE WITH RE552175
14	SJ19863	1	DEF Tank	-
15	AT409249	1	Drain Plug	-
16	R47151	1	O-Ring	-
17	RE572484	1	Filler Cap	-
18	RE572483	1	Filler Neck	-
19	RE570534	1	Insert	-
20	SU39504	1	Bracket	Hose Support
21	RE560893	1	DEF Line	LGTH = 1000 mm, Suction Line
22	R536734	3	Clip	-
23	RE561025	1	DEF Line	LGTH = 1200 mm, Pressure Line
24	R536735	3	Clip	-
25	19M7865	5	Screw	M8 X 16
26	AH77724	1	Clip	-
27	R542759	1	Grommet	-
28	RE560877	1	DEF Line	LGTH = 1000 mm, Backflow Line
29	DZ111096	1	DEF Tank Header Assembly	INCLUDES DZ101918; SUB FOR DZ100608 AND DZ103672
29	DZ101918	1	Orifice Kit	DEF Header
30	R539112	1	O-Ring	-
31	R539113	1	O-Ring	-
32	N198631	1	Clamp	-
33	RE554514	1	Solenoid Valve	-
34	SJ24030	1	Bracket	Supply Module
35	SU43468	1	Hose	Breather
36	SU42279	1	Line	Coolant Heat Return
37	SU42276	1	Hose	Coolant DEF Header Return
38	SU44843	1	DEF Line	Coolant Heat Pressure
39	DZ100304	1	Filter	-
40	SJ25532	1	Bracket	Coolant Filter Bracket
41	L211142	1	Coupling	-
42	19M7864	3	Screw	M8 X 12
43	L110815	2	Clamp	-
44	TY22465	8	Hose Clamp	-
45	19M7796	1	Screw	M6 X 30
46	SU42277	1	Hose	Coolant DEF Header Supply
47	57M9791	1	Elec. Connector Housing	12 V, DEF Tank Header
47	57M9789	1	Elec. Connector Housing	24 V, DEF Tank Header

Diesel Exhaust Fluid Tank ( - 010000)

Нет текстового описания
