Открытый узел

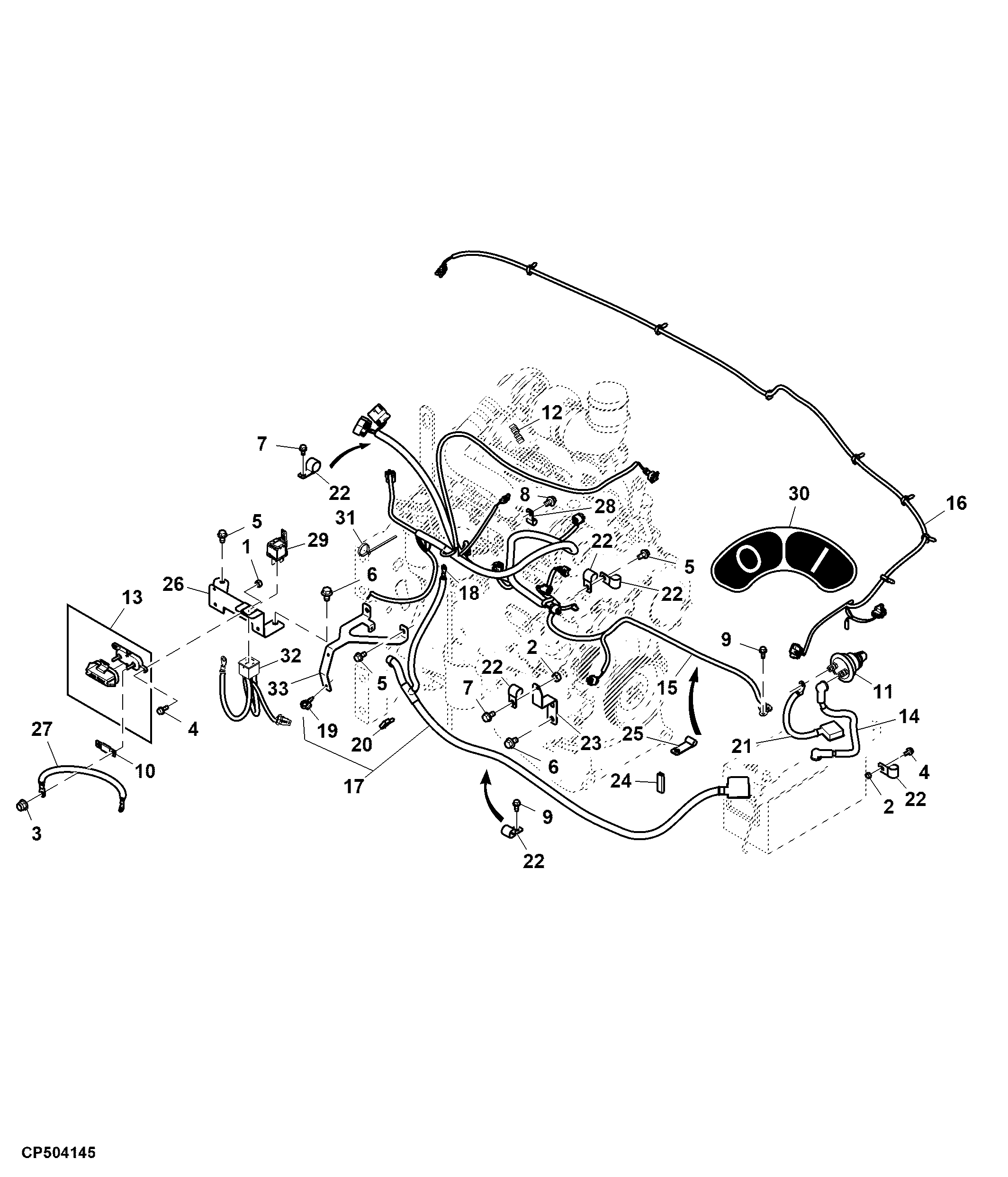

Engine Wiring Harness (For Africa)

Engine Wiring Harness (For Africa)

Engine Wiring Harness (For Africa)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Engine Wiring Harness (For Africa)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7272	2	Nut	M6
2	14M7273	3	Nut	M8
3	14M7396	2	Lock Nut	M8
4	19M7775	3	Screw	M6 X 16
5	19M7784	4	Screw	M10 X 20
6	19M7787	3	Screw	M12 X 20
7	19M7865	2	Screw	M8 X 16
8	19M7783	1	Screw	M10 X 16
9	19M7866	2	Screw	M8 X 20
10	57M7960	1	Fuse	125 A
11	AT41188	1	Switch	Disconnect Battery
12	R232182	1	Clip	-
13	RE239622	1	Junction Block	Fuse
14	SJ16642	1	Battery Cable	Ground
15	SJ22301	1	Wiring Harness	Engine Wiring Harness ORDER SJ41581 , SUB FOR SJ18551
15	SJ41581	1	Wiring Harness	Engine Wiring Harness
16	SJ20926	1	Wiring Harness	Headlamp SUB FOR SJ16660
17	SJ18549	1	Battery Cable	Positive INCLUDES 57M8900, (2) 57M8902 AND (3) 57M8908
18	57M8900	1	Elec. Connector Terminal	-
19	57M8902	2	Clip	-
20	57M8908	3	Clip	-
21	SJ16745	1	Battery Cable	Positive
22	SU21058	5	Clamp	-
23	SU33337	1	Bracket	-
24	SU33516	1	Strip	-
25	SU21056	1	Clamp	-
26	SU33537	1	Bracket	-
27	SJ21897	1	Wiring Harness	Alternator SUB FOR SJ17108
28	SU21057	2	Clamp	-
29	AL207376	1	Relay	70A, W/ Resistor, W/O Bracket SUB FOR AL208595
30	H218731	1	Label	Universal Disconnect Switch
31	R44302	1	Tie Band	-
32	SJ21896	1	Wiring Harness	Relay Socket Wiring Harness SUB FOR SJ18554
33	SU30630	1	Bracket	Battery Cable
