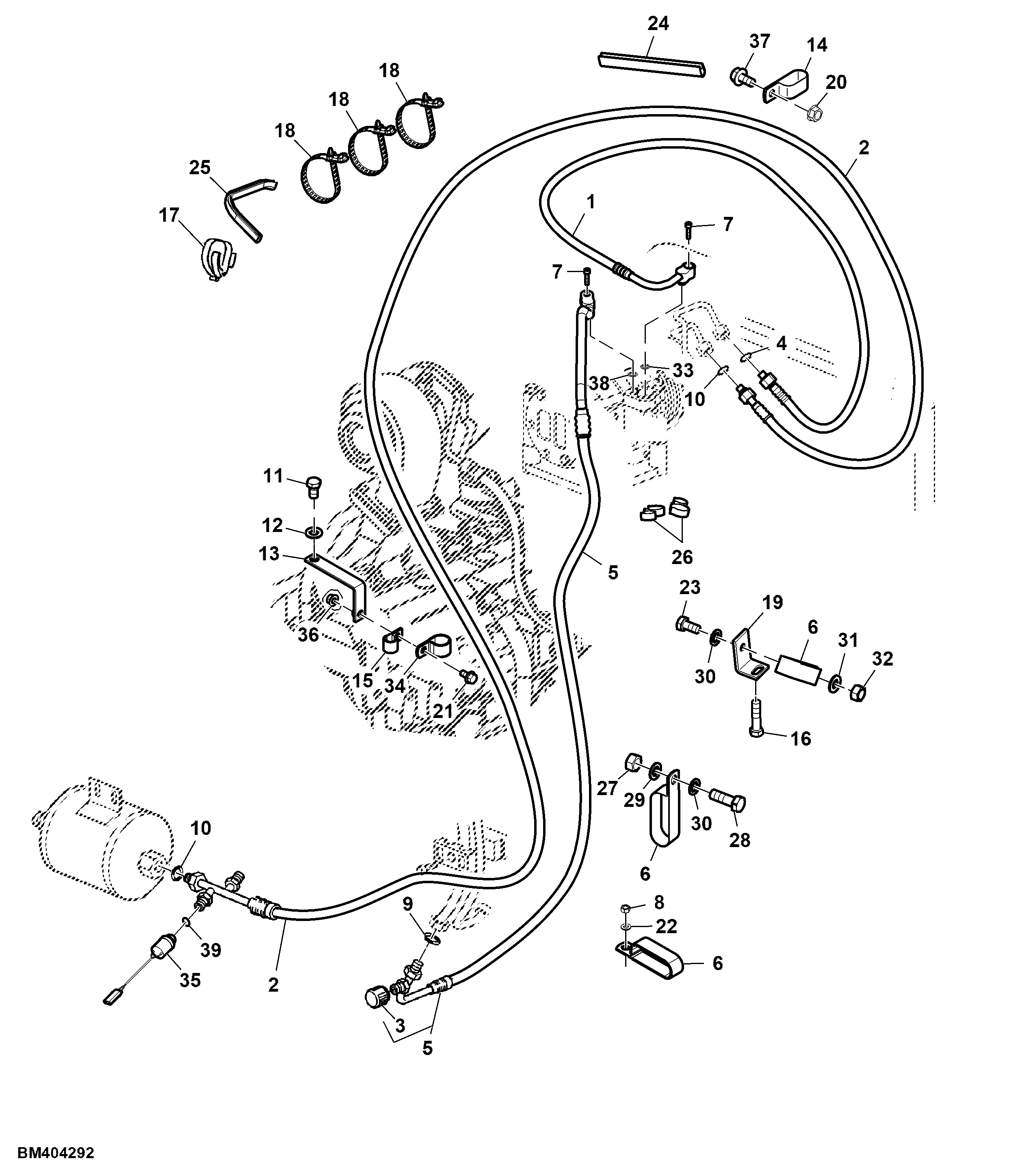

Lines, Air Conditioning ( - 006446)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL161500	1	Refrigerant Hose	LGTH = 1840 mm, Compressor to Condensor USE WITH DQ49620
2	AL216689	1	Hose	LGTH = 5400 mm, Condensor to Receiver Dryer SUB FOR AL161175 AND AL154382
3	-	1	Part 3	ORDER AL161174
4	R113050	1	O-Ring	-
5	AL161174	1	Hose	Suction USE WITH DQ49620
6	L114178	3	Clamp	-
7	19M7966	2	Screw	M6 X 25
8	14M7029	1	Nut	M8
9	R33259	1	O-Ring	-
10	R10093	2	O-Ring	-
11	19M7386	1	Cap Screw	M12 X 20
12	24M7047	1	Washer	13 X 24 X 2.500 mm
13	L214543	1	Holder	-
14	R49921	1	Clamp	-
15	R46414	1	Clamp	-
16	19M7169	1	Cap Screw	M10 X 35
17	L114660	1	Clamp	-
18	L169299	4	Tie Band	-
19	L157895	1	Holder	-
20	14M7298	2	Flange Nut	M8
21	19M7865	1	Screw	M8 X 16
22	24M7055	1	Washer	8.400 X 16 X 1.600 mm
23	19M7166	1	Cap Screw	M10 X 20
24	L204336	1	Isolator	LGTH = 120 mm
25	CQ04738	1	Isolator	LGTH = 322 mm
26	AL159725	2	Clamp	-
27	14M7031	1	Nut	M12
28	19M7403	1	Cap Screw	M12 X 35
29	12M7067	1	Lock Washer	12 mm
30	24M7044	2	Washer	13 X 20 X 2 mm
31	24M7028	1	Washer	10.500 X 20 X 2 mm
32	14M7274	1	Nut	M10
33	L114670	1	O-Ring	-
34	R114103	1	Clamp	-
35	AL168231	1	Sensor	Pressure
36	14M7233	1	Weld Nut	M8
37	19M7867	1	Screw	M8 X 25
38	L53890	1	O-Ring	14.300 X 2.400 mm (9/16" X 3/32")
