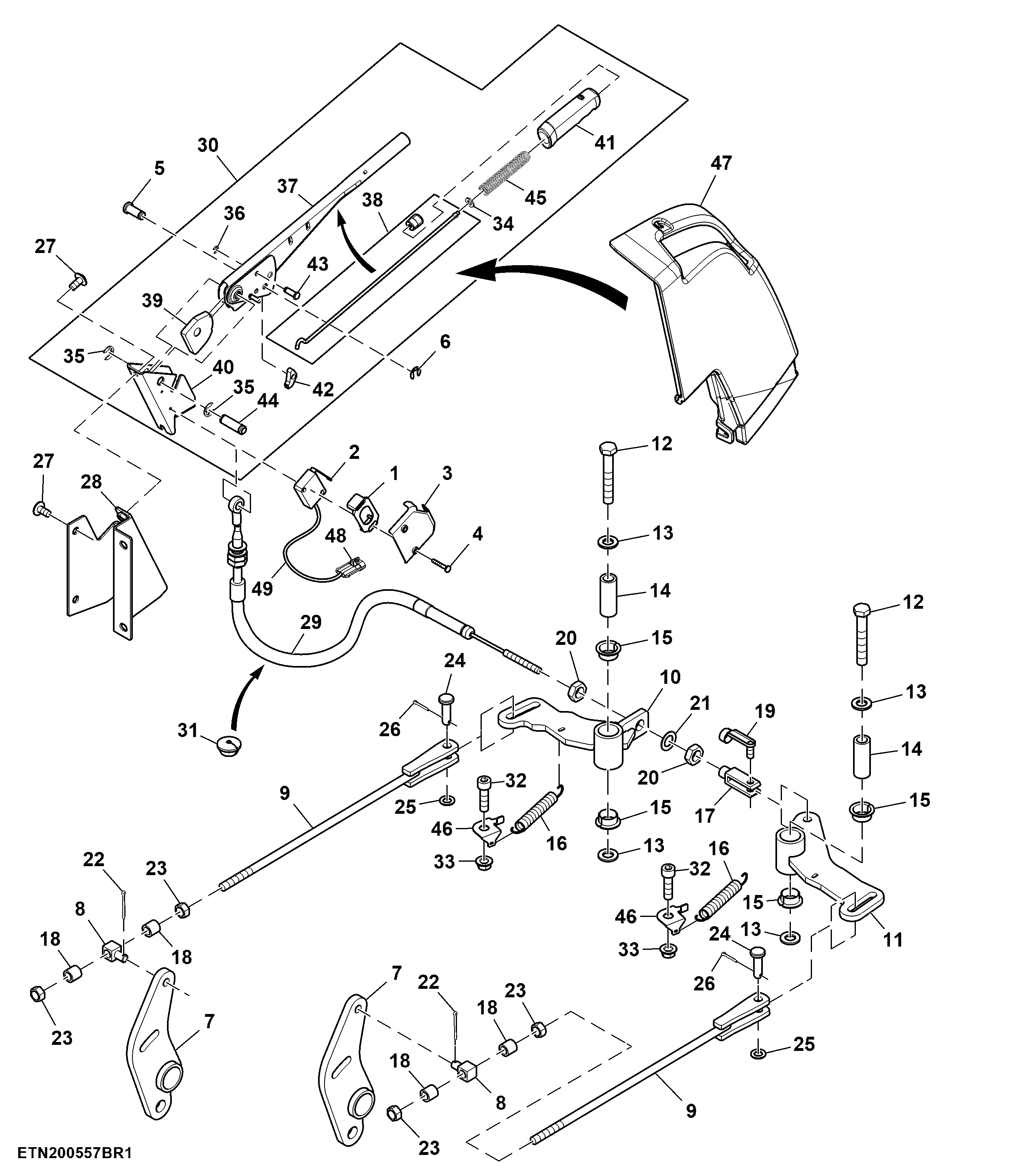

Handbrake Lever, Cab ( - 999999)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L111706	1	Adapter Fitting	-
2	AL77033	1	Switch	14 V
3	L158768	1	Shield	Switch
4	21M7369	2	Screw	M4 X 25
5	L175010	1	Pin Fastener	-
6	40M7059	1	Snap Ring	-
7	SJ289846	2	Lever	Brake
8	R245685	2	Swivel	-
9	SJ289676	2	Yoke	-
10	SJ289679	1	Lever	LH
11	SJ289673	1	Lever	RH
12	19M8088	2	Cap Screw	M12 X 75
13	24M7047	4	Washer	13 X 24 X 2.500 mm
14	SU289682	2	Spacer	-
15	L111587	4	Bushing	-
16	R233895	2	Extension Spring	-
17	54M4420	1	Yoke	-
18	R212445	4	Spacer	-
19	45M7065	1	Spring Locking Pin	-
20	14H847	2	Nut	9/16"
21	12H326	1	Lock Washer	9/16"
22	11M7017	2	Cotter Pin	3.200 X 32 mm
23	14M7274	4	Nut	M10
24	R207262	2	Pin Fastener	-
25	24M7096	2	Washer	10.500 X 18 X 1.600 mm
26	11M7012	2	Cotter Pin	3.200 X 16 mm
27	19M8675	6	Screw	M8 X 16
28	SJ36609	1	Bracket	-
29	SJ13046	1	Push Pull Cable	LGTH = 840 mm, Hand Brake
30	AL178524	1	Handbrake Lever	W/O Cable
31	L76801	1	Grommet	-
32	19M8447	2	Screw	M10 X 35
33	14M7334	2	Flange Nut	M10
34	24M7238	1	Washer	8.700 X 17 X 2 mm
35	40M7039	2	Snap Ring	-
36	40M7040	1	Snap Ring	-
37	AL178525	1	Handbrake Lever	-
38	AL78582	1	Rod	-
39	L155076	1	Sector	-
40	L174132	1	Retainer	-
41	L79301	1	Grip	-
42	L79402	1	Pawl	-
43	L79404	1	Pin Fastener	-
44	L79406	1	Pin Fastener	-
45	L79440	1	Compression Spring	-
46	SU289683	2	Bracket	Spring Retainer
47	SU36676	1	Cover	-
48	57M7257	1	Elec. Connector Housing	Brake Light Switch
49	AL113788	1	Switch	W/ Wiring Harness INCLUDES AL77033 AND 57M7257
