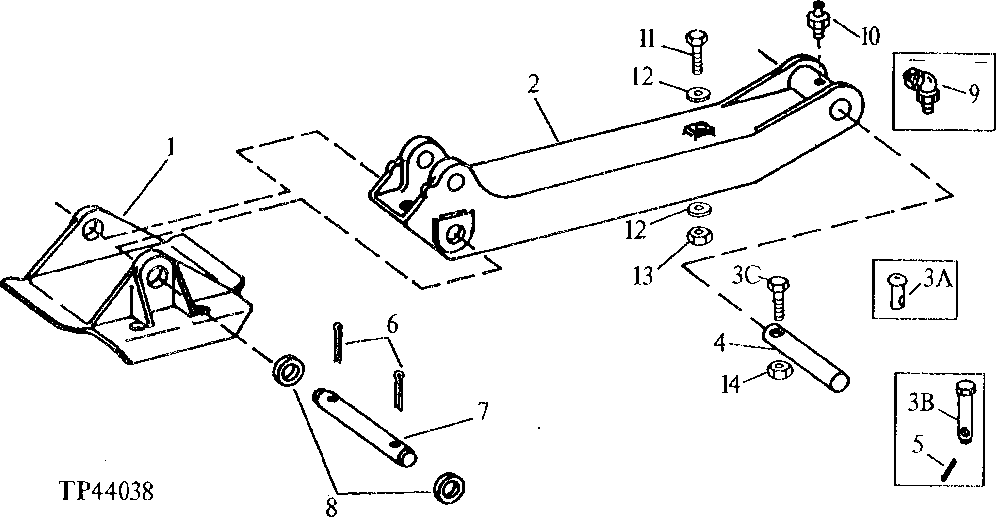

STABILIZER AND STABILIZER FEET [03C11]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	2	Part 1	( T126867 NO LONGER AVAILABLE) (SUB T206569) (SUB FOR T67889)
2	-	2	Part 2	( T130370 NO LONGER AVAILABLE) (SUB AT197031) (SUB FOR T127188, T77507, T81063 AND T119180) (ALSO ORDER (14) 24H1598, 19M7417, (5) 24M7241 AND 14M7276)
2	AT197031	2	STABILIZER	KIT, (SUB FOR AT193495, THIS APPLICATION) (INCLUDES 19H2261 AND (7) 24M7241)
4	T80615	2	PIN FASTENER	(SUB FOR T67888)
5	11M7030	2	Cotter Pin	5 X 40 MM, (USE WITH T75212 OR 19M8043)
6	11H270	4	Cotter Pin	1/2" X 3"
7	T69472	2	Pin Fastener	-
8	24H1595	4	Washer	2-1/16" X 3" X 0.075", (BETWEEN STABILIZER FOOT AND COOTER PIN ON PIVOT PIN)
8	24H1595	1	Washer	2-1/16" X 3" X 0.075", (BETWEEN STABILIZER AND STABILIZER FEET)
9	JD7781	2	Lubrication Fitting	1/8" (SUB T162396)
10	T162396	2	Lubrication Fitting	(SUB FOR JD7759, THIS APPLICATION) (SUB FOR JD7798)
11	19M7417	1	Cap Screw	M16 X 65
12	F2783R	1	WASHER	-
13	14M7276	1	Nut	M16
14	14M7328	2	Lock Nut	M16, (USE WITH 19M8043)
3A	T75212	2	PIN FASTENER	0.625" X 5", (USE WITH 11M7038)
3B	19M8043	2	Cap Screw	M16 X 140, (USE WITH 11M7038)
3C	19M8043	2	Cap Screw	M16 X 140, (USE WITH 14M7328)
