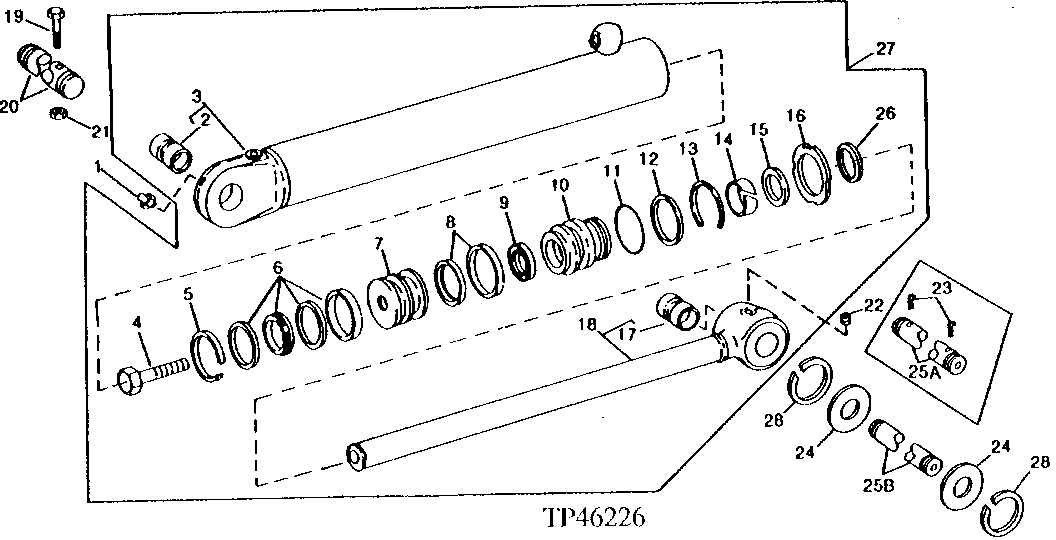

REPLACEMENT STABILIZER CYLINDER [03D10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7759	1	Lubrication Fitting	-
2	R81968	1	Bushing	-
3	RE20592	1	HYDRAULIC CYLINDER BARREL	-
4	19M8353	1	Cap Screw	M30 X 80
5	R81775	1	Wear Ring	(BK)
6	RE20343	1	Seal	(BK)
7	H145456	1	Piston	(SUB FOR R81977)
8	RE20757	1	Seal	(RK)
9	R81973	1	Seal	(RK)
10	-	1	Part 10	( R81972 NO LONGER USED) (SUB H157978) (ALSO ORDER AH148164)
11	R83577	1	O-Ring	(BK)
12	R81862	1	Back-Up Ring	(BK)
13	R81787	1	Snap Ring	-
14	R81975	1	Wear Ring	(RK)
15	RE24536	1	Seal	(RK)
16	R81793	1	Nut	-
17	R81971	1	Bushing	-
18	RE26577	1	HYDRAULIC CYLINDER ROD	-
19	19M7949	1	Cap Screw	M12 X 100
20	T68296	1	PIN FASTENER	-
21	14M7319	1	Lock Nut	M12
22	15H558	1	Pipe Plug	1/8"
23	11H227	2	Cotter Pin	3/8" X 3", (USE WITH T68297)
24	24H1598	2	Washer	2-1/16" X 3-1/2" X 0.105"
26	R91731	1	Ring	(BK) (DISASSEMBLY AID TOOL) (SUB FOR R84031)
27	-	2	Part 28	( RE26578 NO LONGER AVAILABLE) (SUB AH150392)
25A	T68297	1	PIN FASTENER	(SUB T127437 AND (2) 40M7166)
25B	T127437	1	Pin Fastener	(SUB FOR T127168)
28A	40M7180	1	Snap Ring	(USE WITH T127168)
28B	40M7166	1	Snap Ring	(USE WITH 40M7166)

REPLACEMENT STABILIZER CYLINDER [03D10]

Нет текстового описания
