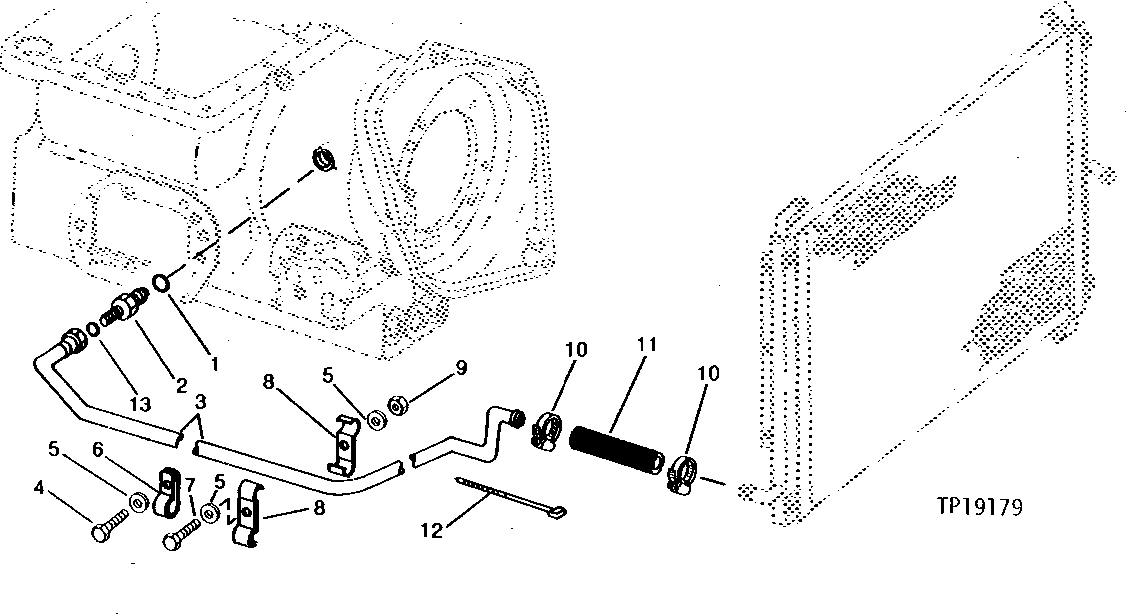

OIL COOLER TO TRANSMISSION OIL LINE [02H24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	1	O-Ring	(SUB FOR U12547, THIS APPLICATION)
2	R27267	1	Fitting	-
2	38H1163	1	Adapter Fitting	-
3	AT78305	1	OIL TUBE	-
3	AT83440	1	OIL TUBE	-
4	19M7363	1	Cap Screw	M12 X 60
5	24M7226	3	Washer	13 X 35 X 5 MM
6	-	1	Part 8	( F2187R, NO LONGER AVAILABLE)
7	19M7402	1	Cap Screw	M10 X 25
8	T72086	2	CLAMP	-
9	14M7274	1	Nut	M10
10	AR21839	2	Clamp	-
11	-	1	Part 13	(MAKE FROM T78497 BULK MATERIAL, CUT TO LENGTH)
12	R44302	2	Tie Band	-
13	T77858	1	O-Ring	-

OIL COOLER TO TRANSMISSION OIL LINE [02H24]
