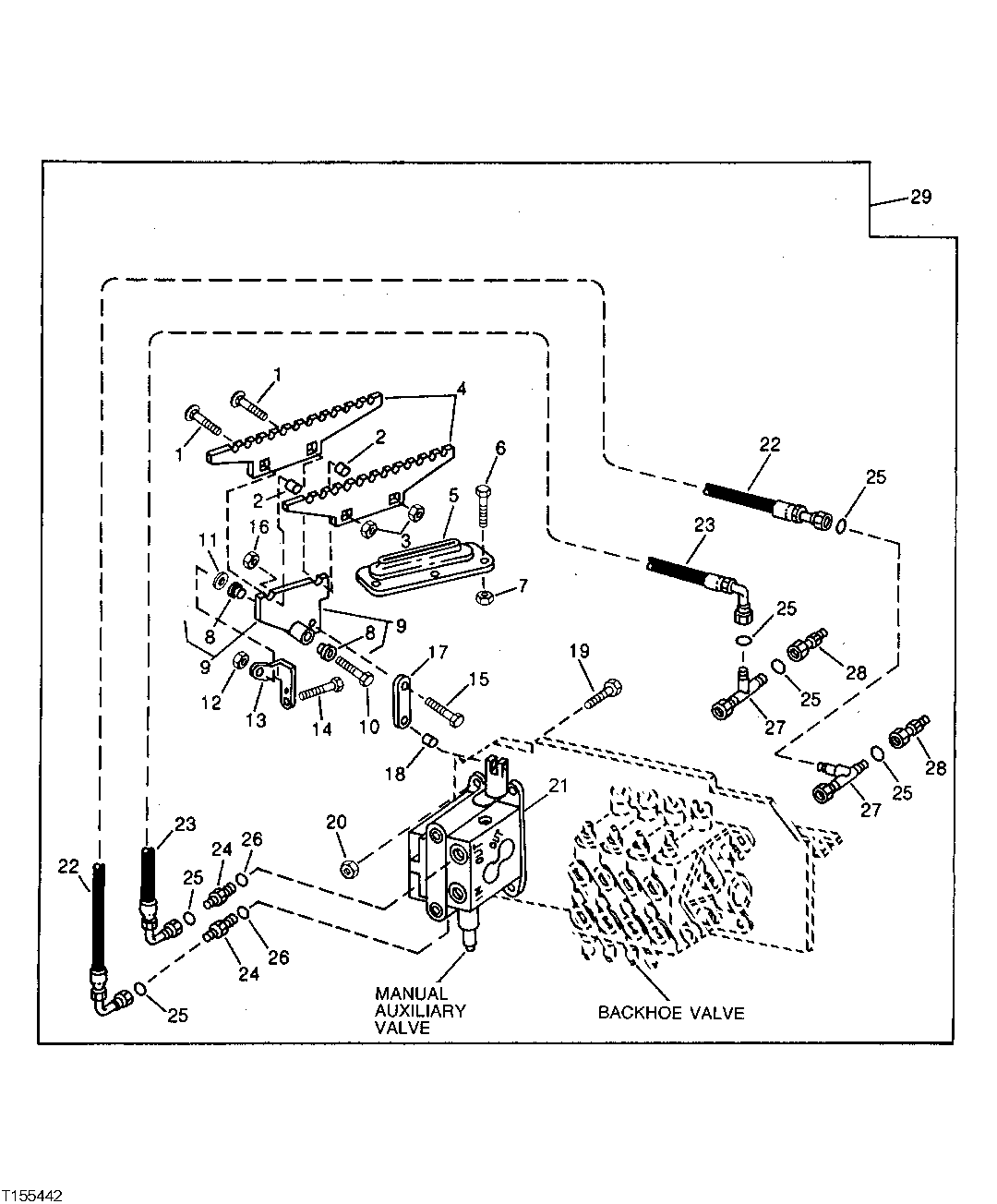

MANUAL AUXILIARY CONTROL VALVE (SERIAL NO. 718801- ) [03G14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03H1557	2	Bolt	3/8" X 1-1/4"
2	28H1519	2	Washer	0.493" X 0.675" X 3/8"
3	14H732	2	Nut	3/8"
4	T100956	2	PEDAL	-
5	AT76514	1	BOOT	-
6	T77832	4	Self-Locking Screw	-
7	14M7272	4	Nut	M6
8	T52805	2	BUSHING	-
9	AT76055	1	PIVOT	-
10	19H2969	1	Cap Screw	5/8" X 3-1/2"
11	24H1364	1	Washer	21/32" X 15/16" X 0.036"
12	14H1039	1	Nut	5/8"
13	T73147	1	SUPPORT	-
14	19M7402	2	Cap Screw	M10 X 25
15	19H3374	1	Cap Screw	5/16" X 1-1/4"
16	R11151	1	Lock Nut	-
17	AT70245	1	LINK	-
18	34H277	1	SPRING PIN	3/16" X 5/8"
19	19M7550	3	Cap Screw	M10 X 35
20	14M7274	3	Nut	M10
21	AT65943	1	SPOOL VALVE	MANUAL AUXILIARY DIPPERSTICK
22	AT101590	1	HYDRAULIC HOSE - FABRICATE	13/16" X 720 MM (28-1/4") X 13/16", PRESSURE
23	AT101591	1	HYDRAULIC HOSE - FABRICATE	13/16" X 580 MM (22-3/4") X 13/16", RETURN
24	38H1174	2	Adapter Fitting	-
25	T77857	6	O-Ring	-
26	R26906	2	O-Ring	-
27	38H1031	2	Tee Fitting	-
28	AT83896	2	ADAPTER FITTING	(WITH 37° FLARE STABILIZER PLUMBING)
29	AT83900	1	KIT	AT83900 NO LONGER AVAILABLE, (SUB FOR AT75438) (ALSO ORDER AT83890)

MANUAL AUXILIARY CONTROL VALVE (SERIAL NO. 718801- ) [03G14]
